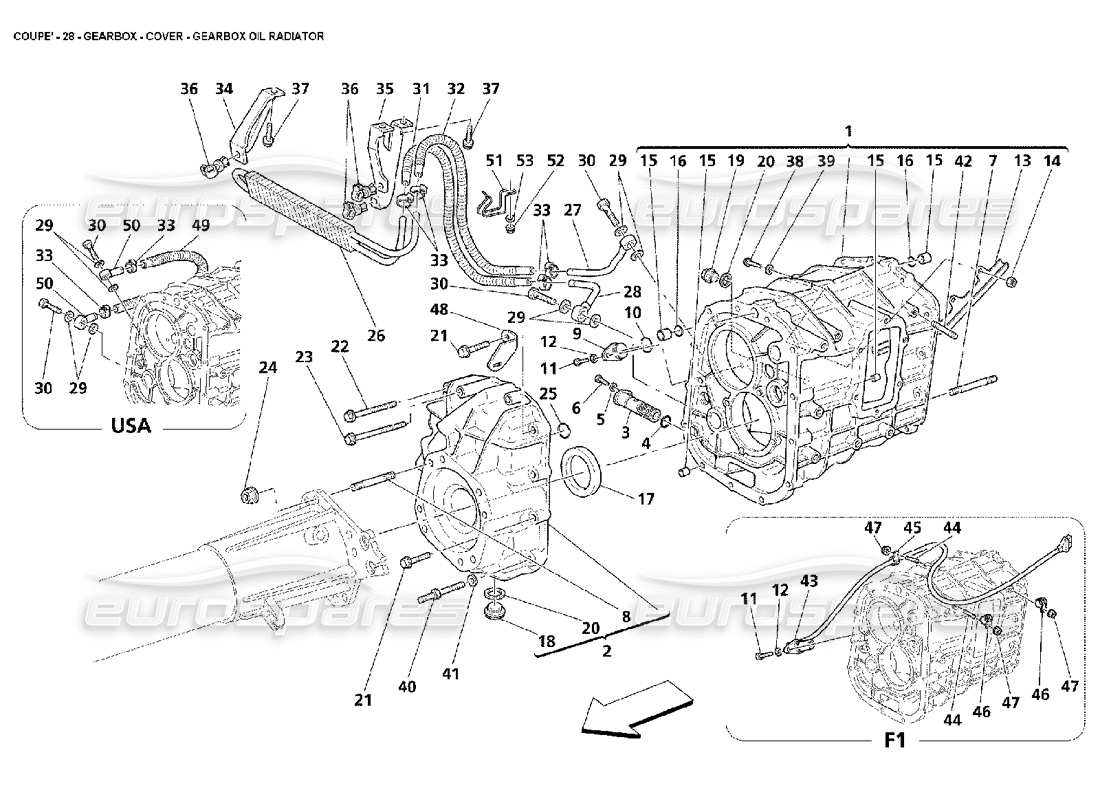

028 - Cambio - Coperchio - Radiatore olio cambio
Maserati 4200 Coupe (2002) Gearbox - Cover - Gearbox Oil Radiator Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 192736
CORPO CAMBIO
da £560,67
da £560,67
Questa parte sostituisce il numero di parte 184518
# 002
MPN: 192734
COPERTURA ANTERIORE COMPLETA
da £323,54
da £323,54
Questa parte sostituisce il numero di parte 184773
# 003
MPN: 182416
FILTRO DELL'OLIO
da £65,44
da £65,44
# 004
MPN: 182119
O GUARNIZIONE
da £2,42
da £2,42
# 005
MPN: 11199277
Rondella
da £1,90
da £1,90
# 006
MPN: 10977624
VITE
da £0,47
da £0,47
# 007
MPN: 13543624
PERNO
da £0,51
da £0,51
# 008
MPN: 13546334
PERNO
da £0,62
da £0,62
# 009
MPN: 185721
TAPPO
- Non per F1
da £2,75
da £2,75
# 010
MPN: 254644
O GUARNIZIONE
- Non per F1
da £0,54
da £0,54
# 011
MPN: 10902224
VITE
da £0,53
da £0,53
# 012
MPN: 11194377
Rondella
da £0,71
da £0,71
# 013
MPN: 185714
PIASTRELLA A OLIO
da £10,15
da £10,15
# 014
MPN: 15896211
NOCE
Superamento
Superamento
# 015
MPN: 150957
TASSELLO DI CENTRAGGIO
da £4,42
da £4,42
# 016
MPN: 14456981
O GUARNIZIONE
da £0,50
da £0,50
# 017
MPN: 185719
ANELLO OLIO
da £30,93
da £30,93
# 018
MPN: 183962
SPINA MAGNETICA
da £14,76
da £14,76
Questa parte sostituisce il numero di parte 4123120
# 019
MPN: 10305111
TAPPO FILETTATO
da £3,55
da £3,55
# 020
MPN: 10263460
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10261830
# 021
MPN: 16287521
VITE
da £0,64
da £0,64
# 022
MPN: 16287731
VITE
da £1,11
da £1,11
# 023
MPN: 16288121
VITE
da £2,54
da £2,54
# 024
MPN: 156462
NOCE
Superamento
Superamento
# 025
MPN: 14453581
O GUARNIZIONE
da £2,65
da £2,65
# 026
MPN: 214366
RADIATORE OLIO
- Non per gli Stati Uniti
da £182,01
da £182,01
Questa parte sostituisce il numero di parte 188308 - e 1 altro. Fare clic per visualizzare i dettagli
# 027
MPN: 188312
UNIONE
- Non per gli Stati Uniti
da £10,34
da £10,34
# 028
MPN: 188316
UNIONE
- Non per gli Stati Uniti
da £44,10
da £44,10
# 029
MPN: 10280060
GUARNIZIONE
da £0,47
da £0,47
# 030
MPN: 178719
UNIONE
da £3,11
da £3,11
# 031
MPN: 189454
TUBO MANDATA OLIO
- Non per gli Stati Uniti
da £16,12
da £16,12
# 032
MPN: 189456
TUBO DI RITORNO OLIO
- Non per gli Stati Uniti
da £15,11
da £15,11
# 033
MPN: 13000290
COLLARE A VITE
- (Quantità 2 per gli Stati Uniti)
da £0,50
da £0,50
# 034
MPN: 187890
STAFFA SUPPORTO BOBINA DX
- Non per gli Stati Uniti
da £7,37
da £7,37
# 035
MPN: 187891
STAFFA SUPPORTO BOBINA SX
- Non per gli Stati Uniti
da £7,93
da £7,93
# 036
MPN: 181756
ELEMENTO PER FISSAGGIO RAPIDO
- Non per gli Stati Uniti
da £2,93
da £2,93
# 037
MPN: 11730624
VITE
- Non per gli Stati Uniti
da £0,47
da £0,47
# 038
MPN: 16286121
VITE
da £0,47
da £0,47
# 039
MPN: 10297760
GUARNIZIONE
da £0,47
da £0,47
# 040
MPN: 188077
PERNO
da £5,23
da £5,23
# 041
MPN: 12601374
Rondella
da £0,47
da £0,47
# 042
MPN: 11500024
PERNO
da £1,59
da £1,59
# 043
MPN: 168729
SENSORE ELETTROMAGNETICO
- Valido per F1
da £71,48
da £71,48
# 044
MPN: 11500024
PERNO
- Valido per F1
da £1,59
da £1,59
# 045
MPN: 10441190
STAFFA CON GUAINA
- Valido per F1
da £0,47
da £0,47
# 046
MPN: 10441490
STAFFA CON GUAINA
- Valido per F1
da £0,47
da £0,47
# 047
MPN: 14058411
NOCE
- Valido per F1
da £0,47
da £0,47
# 048
MPN: 188004
STAFFA SUPPORTO CONNETTORE
- Valido per F1
da £10,78
da £10,78
# 049
MPN: 193583
TUBO RICICLO OLIO
- Valido per gli Stati Uniti
da £17,21
da £17,21
# 050
MPN: 193594
RACCORDO PER TUBO DI RICICLO
- Valido per gli Stati Uniti
Superamento
Superamento
# 051
MPN: 189350
CLIP
- Non per gli Stati Uniti
da £3,33
da £3,33
# 052
MPN: 14058311
NOCE
- Non per gli Stati Uniti
da £0,47
da £0,47
# 053
MPN: 12637801
Rondella
- Non per gli Stati Uniti
da £0,47
da £0,47
