008 - Sistema d'aria secondaria

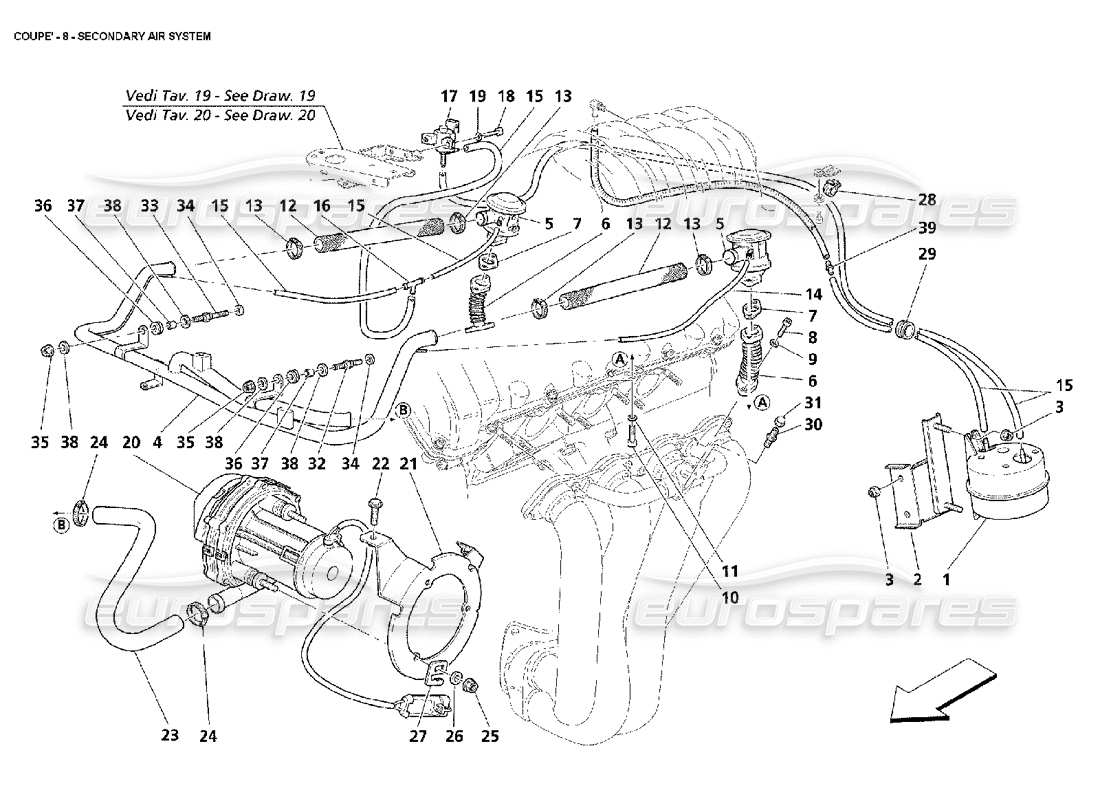

Maserati 4200 Coupe (2002) Secondary Air System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 330328400
SERBATOIO A VUOTO
da £9,44
da £9,44
# 002
MPN: 66425700
staffa
da £38,85
da £38,85
# 003
MPN: 14059211
NOCE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 675000181
# 004
MPN: 186281
TUBO MANDATA ARIA ALLE VALVOLE
- Non per GD - Valido fino all'Ass. no. 9670
da £93,83
da £93,83
# 004
MPN: 191319
TUBO MANDATA ARIA ALLE VALVOLE
- Valido per GD - Valido fino alla vettura Ass. no. 9688
da £234,21
da £234,21
# 004
MPN: 195065
TUBO MANDATA ARIA ALLE VALVOLE
- Valido per GD - Valido dalla vettura Ass. no. 9689
da £128,38
da £128,38
# 004
MPN: 195066
TUBO MANDATA ARIA ALLE VALVOLE
- Non per GD - Valido dalla vettura Ass. no. 9671
da £132,04
da £132,04
# 005
MPN: 171175
VALVOLA ARIA SECONDARIA
da £106,67
da £106,67
# 006
MPN: 186274
TUBO VALVOLA ARIA SECONDARIA
da £48,49
da £48,49
# 007
MPN: 186781
GUARNIZIONE
da £3,05
da £3,05
# 008
MPN: 14305724
VITE
da £0,53
da £0,53
# 009
MPN: 127494
Rondella
da £0,53
da £0,53
# 010
MPN: 14433124
VITE
da £0,51
da £0,51
# 011
MPN: 127494
Rondella
da £0,53
da £0,53
# 012
MPN: 155116
MANICA
da £5,70
da £5,70
# 013
MPN: 178054
MORSETTO
da £0,53
da £0,53
# 014
MPN: 147125
TUBO IN GOMMA SX
da £8,42
da £8,42
# 015
MPN: 300100803
TUBO IN GOMMA
- Fornito a metri - (Quantità minima 1m. o multipli)
da £56,56
da £56,56
Questa parte sostituisce il numero di parte 318720329
# 016
MPN: 146972
3-WAY UNIONE
da £2,87
da £2,87
# 017
MPN: 315769
ELETTROVALVOLA ON/OFF
da £16,85
da £16,85
Questa parte sostituisce il numero di parte 184363
# 018
MPN: 14304224
VITE
da £0,53
da £0,53
# 019
MPN: 12601174
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 675000100
# 020
MPN: 181197
POMPA ARIA SECONDARIA
da £166,10
da £166,10
# 021
MPN: 184837
staffa
da £15,26
da £15,26
# 022
MPN: 16296924
VITE
da £0,53
da £0,53
# 023
MPN: 187192
TUBO
- Valido per GS fino alla vettura Ass. no. 9670 - Valido per GD fino all'auto Ass. no. 9688 - Valido fino ad esaurimento scorte - Dopo esaurimento scorte sostituito da 190992
da £14,07
da £14,07
# 023
MPN: 190992
PERNO
- Valido per GS da vettura Ass. no. 9671 - Valido per GD da vettura Ass. no. 9689
da £16,76
da £16,76
# 024
MPN: 178054
MORSETTO
da £0,53
da £0,53
# 025
MPN: 102948
NOCE
da £0,54
da £0,54
# 026
MPN: 12601274
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12601270
# 027
MPN: 162606
CLIP
da £0,87
da £0,87
# 028
MPN: 10441490
STAFFA CON GUAINA
- Non per vetture con staffa 190509 - (Vedi disegno 13 pos. 24)
da £0,53
da £0,53
# 028
MPN: 159740
CLIP
- Valido per vetture con fascia 190509 - (Vedi sorteggio 13 pos. 24)
da £0,53
da £0,53
# 029
MPN: 388100423
GOMMA
da £1,60
da £1,60
# 030
MPN: 152630
RACCORDO FILETTATO
da £45,68
da £45,68
# 031
MPN: 150595
DADO CAPPUCCIO
da £0,48
da £0,48
# 032
MPN: 190260
PERNO
- Valido per GS fino alla vettura Ass. no. 9670 - Valido per GD fino all'auto Ass. no. 9688
da £21,37
da £21,37
# 032
MPN: 194436
PERNO
- Valido per GS da vettura Ass. no. 9671 - Valido per GD da vettura Ass. no. 9689
da £35,53
da £35,53
# 033
MPN: 190858
PERNO
- Valido per GS fino alla vettura Ass. no. 9670 - Valido per GD fino all'auto Ass. no. 9688
da £19,23
da £19,23
# 033
MPN: 194437
PERNO
- Valido per GS da vettura Ass. no. 9671 - Valido per GD da vettura Ass. no. 9689
da £10,43
da £10,43
# 034
MPN: 11197774
Rondella
da £0,54
da £0,54
# 035
MPN: 159601
NOCE
da £0,54
da £0,54
# 036
MPN: 315520375
SUPPORTO
- Valido per GS da vettura Ass. no. 9671 - Valido per GD da vettura Ass. no. 9689
Superamento
Superamento
# 037
MPN: 397850624
DISTANZIATORE
- Valido per GS da vettura Ass. no. 9671 - Valido per GD da vettura Ass. no. 9689
da £2,48
da £2,48
# 038
MPN: 14498801
Rondella
- Valido per GS da vettura Ass. no. 9671 - Valido per GD da vettura Ass. no. 9689
da £0,53
da £0,53
# 039
MPN: 313620303
UNIONE
da £0,81
da £0,81
