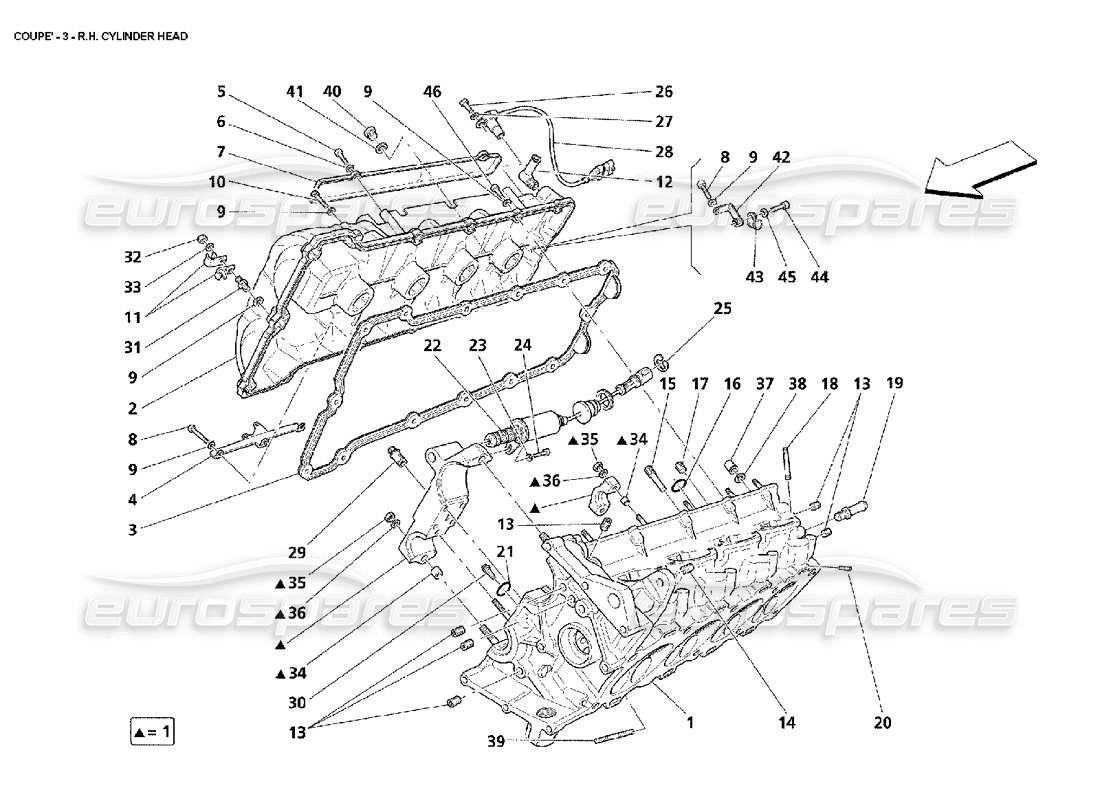

003 - Testata destra
Maserati 4200 Coupe (2002) R.H. Cylinder Head Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 189359
TESTA COMPLETA DX
da £2.089,84
da £2.089,84
Questa parte sostituisce il numero di parte 187998 - e 5 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 187815
COPERTURA TESTA CILINDRI DX
da £174,25
da £174,25
# 003
MPN: 198927
GUARNIZIONE COPERCHIO TESTA DX
- Fornito anche nel kit revisione guarnizione coperchio (cod. 98002000)
da £31,50
da £31,50
# 004
MPN: 186252
VALVOLA ARIA SECONDARIA FISSA. STAFFA
- Valido fino ad esaurimento scorte
da £115,30
da £115,30
# 004
MPN: 192390
VALVOLA ARIA SECONDARIA FISSA. STAFFA
- Valido dopo esaurimento scorte di 186252
da £45,36
da £45,36
# 005
MPN: 14304424
VITE
da £0,52
da £0,52
# 006
MPN: 14497878
Rondella
da £0,47
da £0,47
# 007
MPN: 185276
COPERCHIO PICCOLO CABLAGGIO DX
da £19,77
da £19,77
# 008
MPN: 156834
VITE
da £1,59
da £1,59
# 009
MPN: 11197774
Rondella
da £0,52
da £0,52
# 010
MPN: 156830
VITE
da £0,47
da £0,47
# 011
MPN: 187713
CLIP
da £3,25
da £3,25
Questa parte sostituisce il numero di parte 98055
# 012
MPN: 124342
RACCORDO FILETTATO
da £3,59
da £3,59
# 013
MPN: 14326050
TAPPO FILETTATO
da £0,95
da £0,95
# 014
MPN: 140135
INSERTO FILETTATO
da £1,78
da £1,78
# 015
MPN: 183447
TAPPO FILETTATO
da £4,76
da £4,76
# 016
MPN: 187706
GUARNIZIONE
da £3,33
da £3,33
# 017
MPN: 164400
TAPPO FILETTATO
da £1,86
da £1,86
# 018
MPN: 13541224
PERNO
da £35,84
da £35,84
# 019
MPN: 191633
UNIONE
da £49,45
da £49,45
Questa parte sostituisce il numero di parte 188602
# 020
MPN: 141563
TAPPO FILETTATO
da £0,76
da £0,76
# 021
MPN: 134233
GUARNIZIONE
- Fornito anche nel kit revisione guarnizione coperchio (cod. 98002000)
da £0,47
da £0,47
# 022
MPN: 212423
ELETTROVALVOLA COMANDO VARIATORE
da £429,30
da £429,30
Questa parte sostituisce il numero di parte 186563 - e 2 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 11197774
Rondella
da £0,54
da £0,54
# 024
MPN: 14433124
VITE
da £0,47
da £0,47
# 025
MPN: 11087376
ANELLO FLESSIBILE
da £0,47
da £0,47
# 026
MPN: 14305224
VITE
da £0,47
da £0,47
# 027
MPN: 11197774
Rondella
da £0,54
da £0,54
# 028
MPN: 177673
SENSORE DI FASE
da £69,06
da £69,06
# 029
MPN: 184681
VALVOLA DI CONTROLLO PRESSIONE OLIO
da £241,27
da £241,27
# 030
MPN: 180266
FILTRO DELL'OLIO
- Fornito anche nel kit revisione guarnizione coperchio (cod. 98002000)
Superamento
Superamento
# 031
MPN: 187711
PERNO
da £53,48
da £53,48
# 032
MPN: 12575411
NOCE
Superamento
Superamento
# 033
MPN: 12639724
Rondella
da £0,47
da £0,47
# 034
MPN: 102725
TASSELLO DI CENTRAGGIO
da £0,62
da £0,62
# 035
MPN: 15896211
NOCE
Superamento
Superamento
# 036
MPN: 11197774
Rondella
da £0,51
da £0,51
# 038
MPN: 151117
Rondella
da £0,32
da £0,32
Questa parte sostituisce il numero di parte 300266 - e 1 altro. Fare clic per visualizzare i dettagli
# 039
MPN: 13543424
PERNO
da £1,03
da £1,03
# 040
MPN: 187963
TAPPO
da £3,74
da £3,74
# 041
MPN: 10263360
GUARNIZIONE
da £0,47
da £0,47
# 042
MPN: 185471
staffa
da £2,93
da £2,93
# 043
MPN: 10441190
STAFFA CON GUAINA
da £0,47
da £0,47
# 044
MPN: 14305024
VITE
da £0,54
da £0,54
# 045
MPN: 10519424
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10519421 - e 1 altro. Fare clic per visualizzare i dettagli
# 046
MPN: 157218
VITE
da £0,47
da £0,47
