034 - Sistema di riscaldamento e raffreddamento

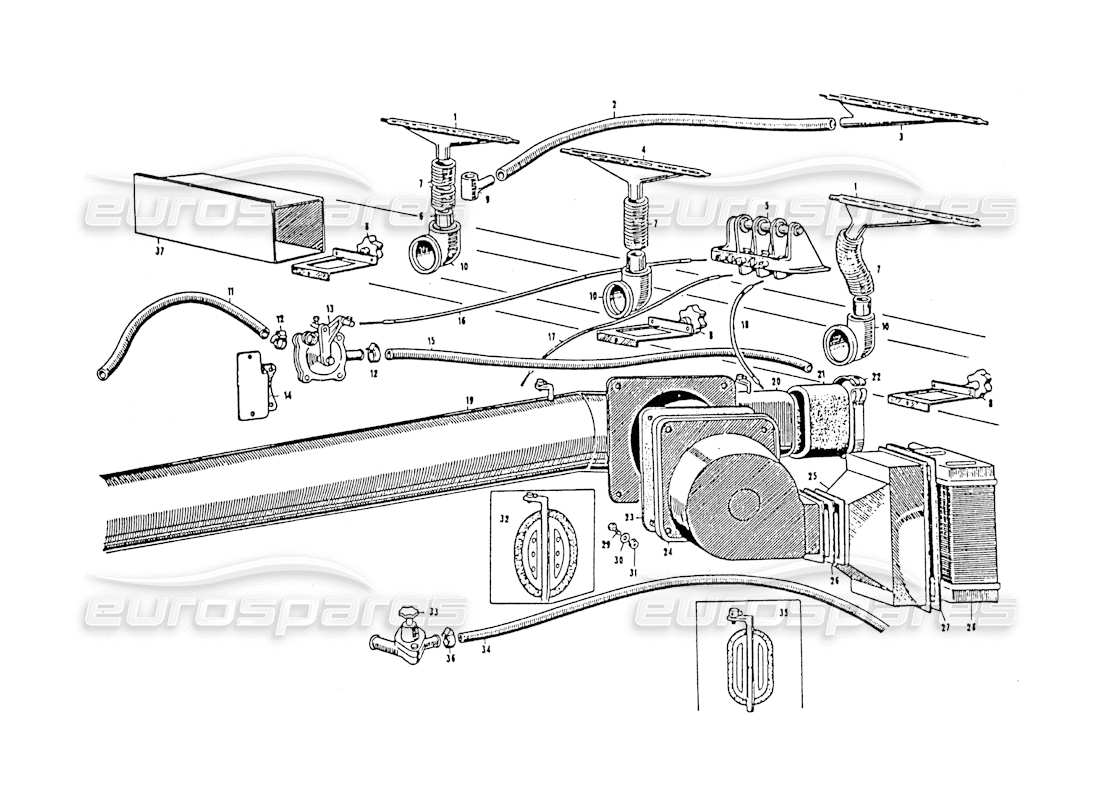

Maserati 3500 GT Heating and Cooling system Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 2894
DIFFUSORE
# 002
MPN: 2895
Touring 2893 tubo mandata aria calda lunotto posteriore sinistro
# 004
MPN: 2894
DIFFUSORE
# 005
MPN: 20358/51009
Complessivo comando convogliatori aria
# 006
MPN: 20394/48871
MANICOTTO PER CONVOGLIAMENTO ARIA CALDA
# 007
MPN: 20296/48873
Tubo convogliamento aria calda al parabrezza
# 008
MPN: 20375/52864
Farfalla completa sul tubo convogliamento piedi
# 009
MPN: 20368/49229
DIRAMAZIONE ARIA LUNOTTO POSTERIORE
# 010
MPN: 20395/48872
UNIONE
# 011
MPN: MN/48880
Manicotto Ø 12X22X570 collegamento valvola con testa
# 012
MPN: FRN 37824
FASCETTA PER MANICOTTI
# 013
MPN: 20371/48884
Valvola regolatrice entrata acqua calda
# 014
MPN: 20374/48862
Supportino per valvola regolatrice
# 016
MPN: 20435/48913
CAVO COMANDO VALVOLA REGOLATRICE INGRESSO ARIA CALDA
# 017
MPN: 20431/48911
Cavo comando ventola radiatore sul cruscotto
# 018
MPN: 20435/50829
Cavo comando farfalla diramazione aria calda
# 019
MPN: 20347/52280
TUBO PRESA ARIA
# 020
MPN: 20350/52282
Tubo raccordo presa aria
# 021
MPN: MN/52284
Manicotto Ø 12X22X1100 collegamento detto tubo
# 022
MPN: FRN/51888
FASCETTA PER DETTO
# 023
MPN: 20364/52284
GUARNIZIONE O SIGILLO
# 024
MPN: 20348/52245
Chiocciola con ventola
# 025
MPN: 20372/52288
Tubo coIlegamento chiocciola al radiatore
# 026
MPN: 20366/52285
GUARNIZIONE O SIGILLO
# 027
MPN: 20397/48874
GUARNIZIONE O SIGILLO
# 028
MPN: 20398/52244
Radiatore completo per riscaIdamento
# 029
MPN: BN 47370
BULLONE
# 030
MPN: RSN 3 2 4 9 7
Rondella
# 031
MPN: DN/32416
NOCE
# 032
MPN: 20361/52200
Farfalla per tubo presa aria
# 033
MPN: 20370/50336
Rubinetto ausiliario
# 034
MPN: MN/48479
Manicotto Ø 12X22X1100 collegamento rubinetto al radiatore
# 035
MPN: 20361/52246
Farfalla per tubo ovale ingresso aria fredda
# 036
MPN: FRN 37824
FASCETTA PER MANICOTTI
# 037
MPN: 20355/52287
Tubo smistatore aria piedi pilota e passeggero
