028 - POMPA D'INIEZIONE

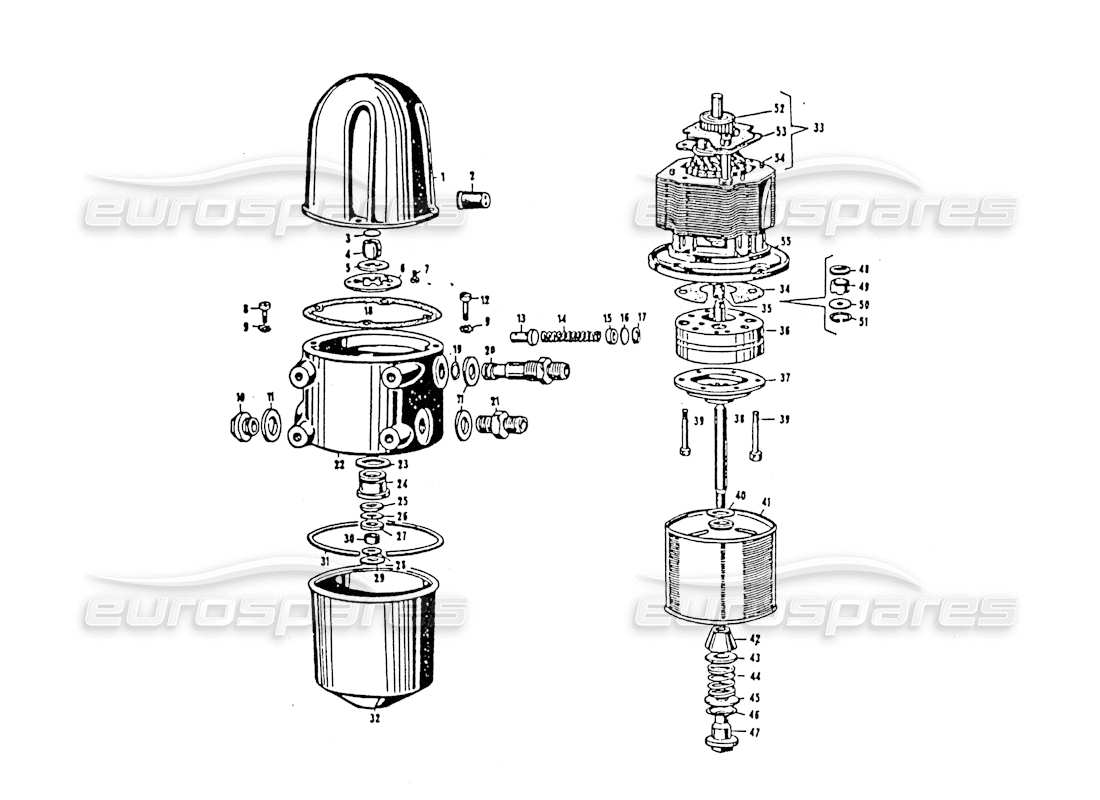

Maserati 3500 GT Injection Pump Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 101/9 - MC 61203
COPERTINA
# 002
MPN: 101/9 - MC 61204
Gommino per passaggio cavi motorino elettrico
# 003
MPN: 101/9 - MC 61205
Pastiglia sulla boccola per motorino
# 004
MPN: 101/9 MC 61206
CESPUGLIO
# 005
MPN: 101/9 - MC 61207
Rondella
# 006
MPN: 101/9 MC 61208
Flangia tenuta boccola motorino al coperchio
# 007
MPN: VNT 61058
VITE
# 008
MPN: VNT 61057
VITE
# 009
MPN: RDE 60387
Rondella
# 010
MPN: TN 57220
Tappo 5/8X18 UNF sul corpo centrale pompa
# 011
MPN: GN 61098
GUARNIZIONE O SIGILLO
# 012
MPN: VNT 61092
VITE
# 013
MPN: 101/9 - MC 61209
Pistoncino per valvola sul corpo centrale
# 014
MPN: 101/9 MC 61210
PRIMAVERA
# 015
MPN: 101/9 - MC 61211
PASTIGLIA SUL RACORDO VALVOLA
# 016
MPN: 101/9 - MC 61212
Spessore sul raccordo valvola
# 017
MPN: ART. 61039
SQUILLO
# 018
MPN: 101/9 MC 61213
GUARNIZIONE O SIGILLO
# 019
MPN: GOM 61051
Tradurre......
# 020
MPN: 101/9 - MC 61214
UNIONE
# 021
MPN: VRN 54197
VITE
# 022
MPN: 101/9 - MC 61215
Corpo centrale pompa benzina
# 023
MPN: GOM 52640
Gommino Ø 17,86X2,62 sulla boccola corpo centrale
# 024
MPN: 101/9 MC 61216
CESPUGLIO
# 025
MPN: 101/9 MC 61217
Randella per angus sulla boccola corpo centrale
# 026
MPN: 101/9 - MC 61218
RONDEILA RASAMENTO PER ANELLO DI TENUTA
# 027
MPN: ANT 61094
ANEILO DI TENUTA SULLA BOCCOLA CORPO CENTRALE
# 028
MPN: 101/9 MC 61219
RONDEILA SULLA BOCCOLA DISTANZIALE ANELLO DI TENUTA
# 029
MPN: ART 52958
SQUILLO
# 030
MPN: 101/9 MC 61220
CESPUGLIO
# 031
MPN: 101/9 - MC 61221
GUARNIZIONE O SIGILLO
# 032
MPN: 101/9 - MC 61222
COPERTINA
# 033
MPN: 101/9 - MC 61223
Motorino elettrico completo
# 034
MPN: 101/9 MC 61224
GUARNIZIONE O SIGILLO
# 035
MPN: 101/9 - MC 61225
Giunto di trasmissione
# 036
MPN: 101/9 MC 61226
Pompa ad ingranaggi
# 037
MPN: 101/9 MC 61227
Alberino con flangia fissaggio coperchio
# 039
MPN: VNT 61095
VIit con testa brugola Ø 1/4X28 UNF fissaggio flangia alberino
# 040
MPN: GOM 61096
Gommino Ø 18,58X3,53 per cartuccia filtro benzina
# 041
MPN: 101/9 MC 61228
EIemento cartuccia filtro benzina
# 042
MPN: 101/9 - MC 61229
Cono per tenuta sulla cartuccia filtro
# 043
MPN: 101/9 - MC 61230
Rondella
# 044
MPN: 101/9 - MC 61231
PRIMAVERA
# 045
MPN: 101/9 - MC 61230
Rondella
# 046
MPN: GOM58430
Tradurre......
# 047
MPN: 101/9 MC 61232
VITE
# 048
MPN: ANT 61094
ANELLO DI TENUTA
# 049
MPN: 101/9 MC 61220
Bussola distanziale per anello di tenuta
# 050
MPN: 101/9 MC 61219
Rondella
# 051
MPN: ART 52958
SQUILLO
# 052
MPN: 101/9 MC 61233
Rotore motorino elettrico
# 053
MPN: 101/9 - MC 61234
PORTASPAZZOLA COMPLETO PER MOTORINO ELETTRICO
# 054
MPN: 101/9 MC 61235
Calamita permanente
# 055
MPN: 101/9 - MC 61236
Armatura con flangia porta calamita
