019 - Sistema di riscaldamento e raffreddamento

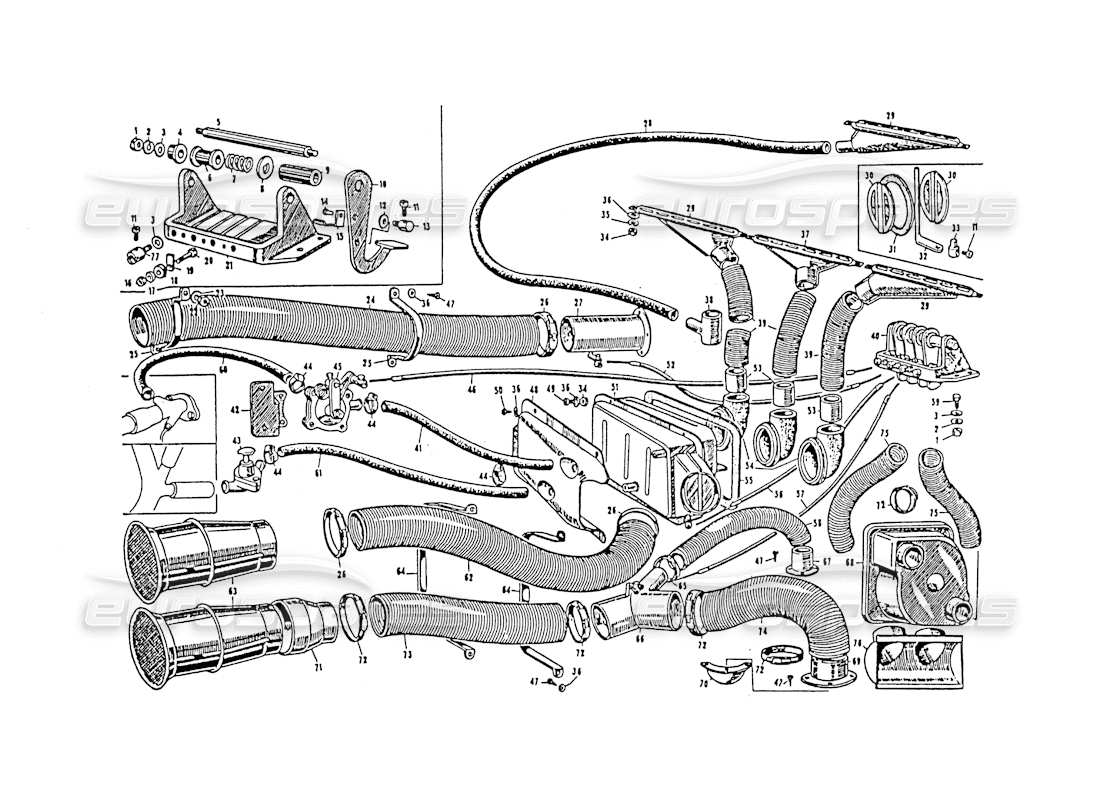

Maserati 3500 GT Heating and Cooling system Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: DNT 47047
NOCE
# 002
MPN: RSN/32690
Rondella
# 003
MPN: RN/42031
Rondella
# 004
MPN: 20405/48807
CESPUGLIO
# 005
MPN: 20403/48806
alberino per comando condizionatore
# 006
MPN: 20413/48811
Distanziale fra l'Iberino condizionatore
# 007
MPN: 20417/48818
PRIMAVERA
# 008
MPN: 20411 48810
ANEIIO DI FRIZIONE FRA IA LEVETTA COMANDO CONDIZIONATORE
# 009
MPN: 20418/49785
Distanziale per alberino comando condizionatore
# 010
MPN: 20407/48808
Levetta comando condizionatore
# 011
MPN: VNT-48796
VITE
# 012
MPN: RNT 47074
RONDEILA PIANA Ø 6X12X1,5 PER MORSETTO TENUTA CAVO
# 013
MPN: 20415/48813
Morsetto per cavo comando impianto condizionatore
# 014
MPN: CHN/33755
Chiodo Ø 3X6 per fissaggio lamina fine corsa alla levetta comando
# 015
MPN: 20421/48822
Lam'na per contatto fino corsa su levetta comando condizionatore
# 016
MPN: DN/33200
NOCE
# 017
MPN: 20422/48844
Rondella
# 018
MPN: 20425/48824
CESPUGLIO
# 019
MPN: 20419/48821
Lamina per contatto fino corsa sul supporto comando condizionatore
# 020
MPN: BN/48848
BULLONCINO 3X0,5X20 CAP. 6 PER FISSAGGIO ISOLANTI AL SUPPORTO COMANDO CONDIZIONATORE
# 021
MPN: 20401/48805
Supportino comando condizionatore
# 022
MPN: DNT. 47031
NOCE
# 023
MPN: RSN 3 2 6 3 5
Rondella
# 024
MPN: 20376/48863
Tubo collegamento presa d'aria anteriore al convogliatore passaggero
# 025
MPN: 20363/51051
Graffia sostegno Tubi convogliatori aria (lato destro)
# 026
MPN: FRN/51056
Fascetta per Tubi convogliatori aria Ø 100
# 027
MPN: 20379/48865
Tubo convogliatore aria lato destro (passaggero)
# 028
MPN: Touring 2893
Tubo mandata aria calda al vetro posteriore
# 029
MPN: Touring 2894
DIFFUSORE
# 029
MPN: Touring 2895
DIFFUSORE
# 030
MPN: 20382/48866
Lanierino semiventola per convogliatore aria lato D
# 031
MPN: 20385/48867
GUARNIZIONE O SIGILLO
# 032
MPN: 20388/48868
Levetta comando ventola convogliatore aria lato D
# 033
MPN: 20391/48869
Niples per fissaggio comado ventola convogliatore
# 034
MPN: DNT/62557
NOCE
# 036
MPN: RN/50346
Rondella
# 037
MPN: Touring 2894
DIFFUSORE
# 038
MPN: 20368/49229
Pirazione aria lunotto posteriore
# 039
MPN: 20396/41873
Tubo convogliamento aria calda al parabrezza (da spazzonare in tre parti)
# 040
MPN: 20358/51009
COMPLESSIVO COMANDI CONVOGLIATORI ARIA
# 041
MPN: MN/48881
Manicotto Ø 18X22X725 collegamento radiatore sul cruscotto alla valvola regolatrice di ingresso acqua calda
# 042
MPN: 20374/48862
SUPPORTINO PER VALVOLA REGOLATRICA INGRESSO ACQUA CALDA NEL RADIATORE SUL CRUSCOTTO
# 043

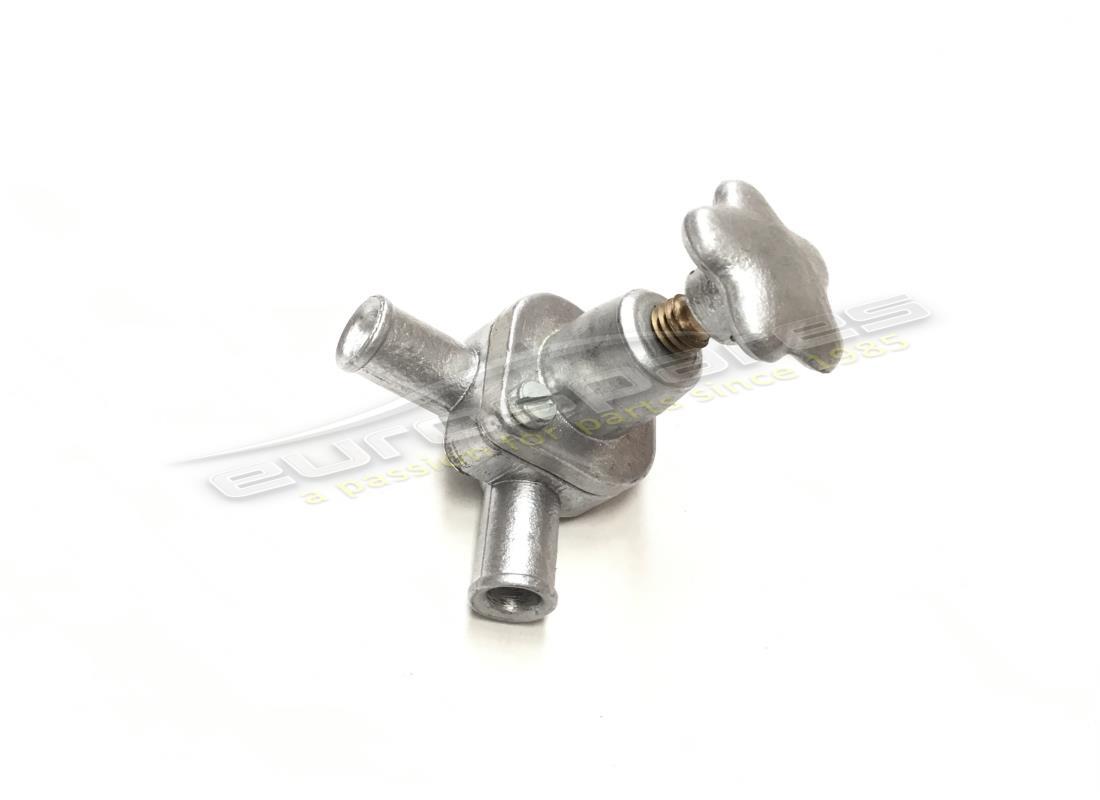

MPN: 20370/50336
RUBINETTO AUSILIARIO PER COMANDO RISCALDAMENTO
da £121,22
da £121,22
# 044
MPN: FRN 37824
FASCETTA PER MANICOTTI: N. FIGURA 41, 60, 61
# 045

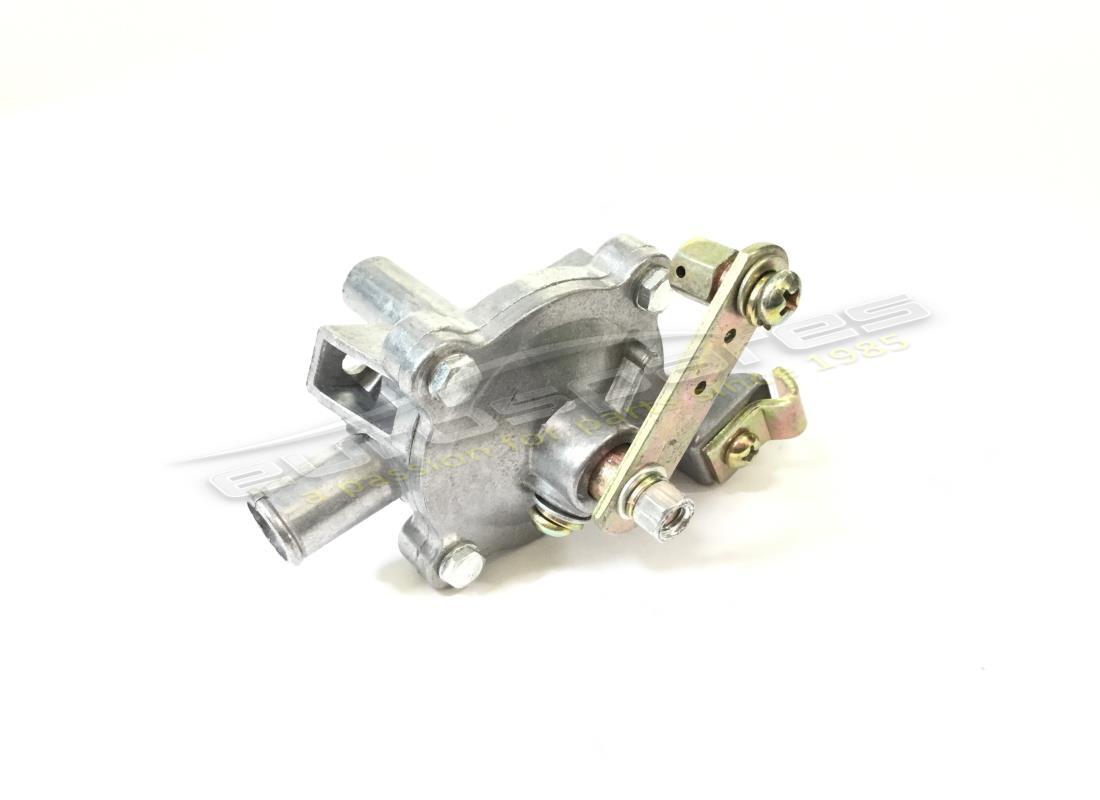

MPN: 20371/48884
VALVOLA REGOLATRICA ENTRATA ACQUA CALDA NEL RADIATORE CRUSCOTTO
da £229,32
da £229,32
# 046
MPN: 20435/48913
Cavo comando valvola regolatrice ingresso aria calda nel radiatore sul cruscotto
# 047
MPN: VNT 47397
VITE
# 048
MPN: 20430/50329
Capperchio in plastica per riscaldamento
# 049
MPN: VNT 47389
VITE
# 050
MPN: VNT/49513
VITE
# 051
MPN: 20398/48838
Radiatore sul cruscotto per condizionamento aria
# 052
MPN: 20433/48912
Cavo comando ventola convogliatore aria late destro vettura
# 053
MPN: 20394/48871
Manicotto sul radiatore cruscetto per convogliamento aria calda al parabrezza
# 054
MPN: 20395/48872
UNIONE
# 055
MPN: 20397/48874
GUARNIZIONE O SIGILLO
# 056
MPN: 20431/48911
CAVO COMANDO VENTOLA DEL RADIATORE SUL CRUSCOTTO
# 057
MPN: 20429/50829
Cavo comendo ventola sullo smistatore aria piedi pilota
# 058
MPN: 20357/50831
Tubo dallo smistatore aria piedi pilota
# 059
MPN: BNT/50276
BULLONE
# 060
MPN: MN/48880
MANICOTTO Ø 12X22X570 COLLEGAMENTO VALVOLA CON LA TESTA DEL MOTORE
# 061
MPN: MN/48479
MANICOTTO Ø 12X22X1100 COLLEGAMENTO RADIATORE SUL CRUSCOTTO AL RUBINETTO AUSILIARO
# 062
MPN: 20392/48870
Tubo di collegamento presa d'aria anteriore al radiatore cruscotto
# 063
MPN: 20347/48882
PRESA D'ARIA ANTERIORE
# 064
MPN: 20353/48858
Graffia sostegno Tubi convogliamento aria al distributore e al radiatore
# 065
MPN: FRN/51057
Fascetta per tubo Ø 40
# 066
MPN: 20399/49994
Smistatore aria sul piedi del pilota
# 067
MPN: 20455/51155
Flangia per tubo convogliatore aria al pedale acceleratore Ø 40
# 068
MPN: 20348/50499
Ventilatore centrifugo
# 069
MPN: 20453/51156
Flangia per tubo convogliatore aria piedi pilota Ø 80
# 070
MPN: 20380/49617
DEVIATORE
# 071
MPN: 20360/48949
Riduzione sulla presa d'aria anteriore per tubo collegamento distributore
# 072
MPN: FRN/51055
Fascetta per Tubi convogliatori aria Ø 80
# 073
MPN: 20350/49647
Tubo di collegamento presa d'aria anteriore allo smistatore aria piedi pilota
# 074
MPN: 20355/50830
Tubo dalla smistatore aria al piedi pilota
# 075
MPN: 20451/51153
Tubo dal ventilatore centrifugo al convogliamento aria all'esterno
# 076
MPN: 20358/51030
Presa d'aria dal ventilat. centrifugo per convogliamento all'esterno
# 077
MPN: 20424/48047
Niples su comando supporto condizionatore
