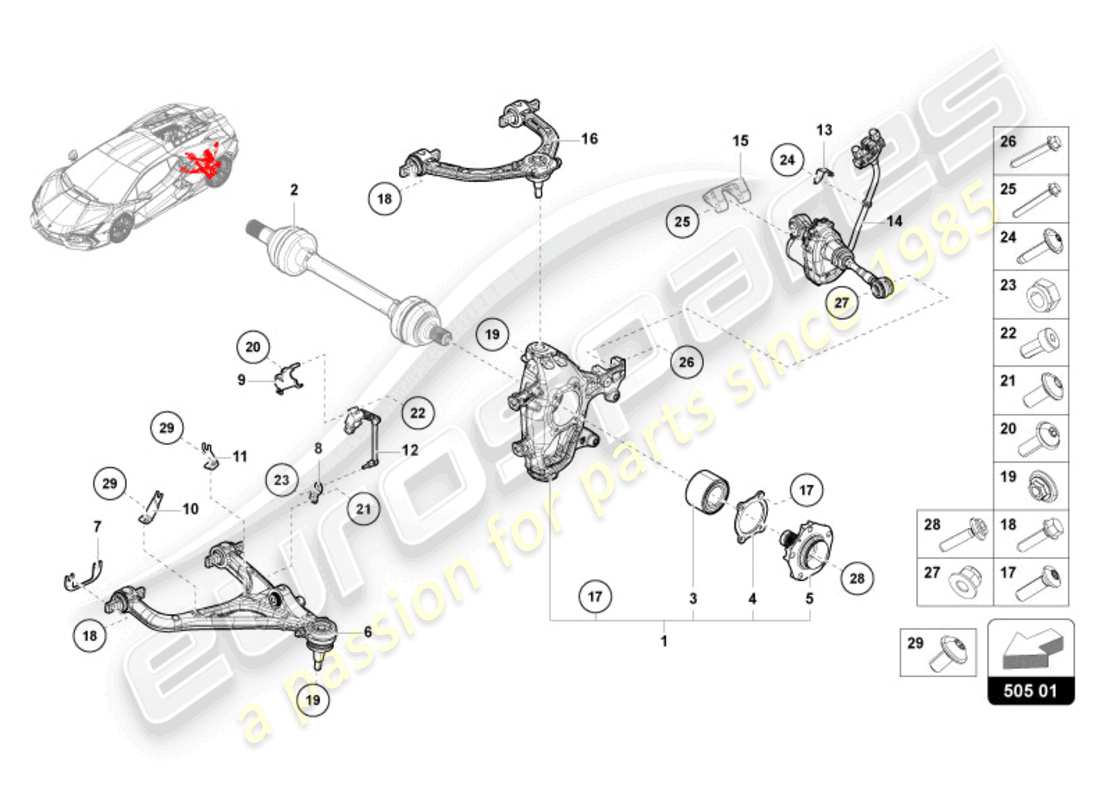

505.01.00 - ASSE POSTERIORE
Lamborghini Revuelto Coupe (2024) REAR AXLE Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 47B505431A
portaruota
POSTERIORE SINISTRO
da £3.092,11
da £3.092,11
# 001
MPN: 47B505432A
portaruota
POSTERIORE DESTRO
da £3.092,11
da £3.092,11
# 002
-
ALBERO DI TRASMISSIONE
VEDI L'ILLUSTRAZIONE: 501.01-LEFT
# 002
-
ALBERO DI TRASMISSIONE
VEDI L'ILLUSTRAZIONE: 501.01-RIGHT
# 003
MPN: 971407621B
CUSCINETTO ANGOLARE A SFERE
POSTERIORE
da £102,91
da £102,91
# 004
MPN: 47B501375
PIATTO
POSTERIORE
da £142,61
da £142,61
# 005
MPN: 47B501652
PARTI DI MONTAGGIO MOZZO PER ACCOPPIAMENTO
POSTERIORE
da £637,61
da £637,61
# 006
MPN: 47B505311
BRACCIO CONTROLLO BINARIO, COMPLETO
SOTTO
da £1.779,39
da £1.779,39
# 007
MPN: 4S0407203C
PIASTRA DI BILANCIAMENTO
1MM
da £5,15
da £5,15
# 007
MPN: 4S0407203D
PIASTRA DI BILANCIAMENTO
2MM
da £5,15
da £5,15
# 007
MPN: 4S0407203E
PIASTRA DI BILANCIAMENTO
3MM
da £5,15
da £5,15
# 007
MPN: 4S0407203G
PIASTRA DI BILANCIAMENTO
0,5MM
da £5,15
da £5,15
# 007
MPN: 4S0407203H
PIASTRA DI BILANCIAMENTO
1,5MM
da £6,51
da £6,51
# 008
MPN: 47B941287C
staffa
da £16,84
da £16,84
# 009
MPN: 47B941453
staffa
SINISTRA
da £28,74
da £28,74
# 009
MPN: 47B941454
staffa
GIUSTO
da £28,56
da £28,56
# 010
MPN: 47B611841
staffa
SINISTRA
da £44,48
da £44,48
# 010
MPN: 47B611842
staffa
GIUSTO
da £44,48
da £44,48
# 011
MPN: 47B611845
staffa
SINISTRA
da £53,38
da £53,38
# 011
MPN: 47B611846
staffa
GIUSTO
da £53,38
da £53,38
# 012
MPN: 470941273A
SENSORE DI POSIZIONE
da £41,83
da £41,83
# 013
MPN: 47B599511
staffa
da £16,32
da £16,32
# 014
MPN: 47B501397A
ATTUATORE
SINISTRA
da £5.983,61
da £5.983,61
# 014
MPN: 47B501398A
ATTUATORE
GIUSTO
da £5.983,61
da £5.983,61
# 015
-
ATTUATORE
VEDI L'ILLUSTRAZIONE: 805.02
# 016
MPN: 47B505323
BRACCIO CONTROLLO BINARIO, COMPLETO
SUPERIORE
da £1.596,21
da £1.596,21
# 017
MPN: WHT011216
GRANO
da £13,44
da £13,44
# 018
MPN: N10728502
BULLONE CON COLLARE ESAGONALE
M10X40
da £1,78
da £1,78
# 019
MPN: WHT004898
DADO ESAGONALE A COLLARE AUTOBLOCCANTE
M14X1,5
da £4,11
da £4,11
# 020
MPN: N10714801
BULLONE A TESTA ESAGONALE CAVA OVALE
M6X18
da £0,48
da £0,48
# 021
MPN: N91055501
BULLONE A TESTA ESAGONALE CAVA OVALE
M5X12
da £0,51
da £0,51
Questa parte sostituisce il numero di parte N10459201 - e 1 altro. Fare clic per visualizzare i dettagli
# 022
MPN: N10434301
BULLONE A TESTA A BUSSOLA
M5X10 N 104 343 FQA-TEIL
da £0,48
da £0,48
# 023
MPN: N01118312
DADO ESAGONALE AUTOBLOCCANTE
M6
da £0,88
da £0,88
Questa parte sostituisce il numero di parte 008200606
# 024
MPN: N91207701
VITE FLANGIA LENTE TORX
M5X25
da £0,47
da £0,47
# 025
MPN: N10628301
BULLONE CON COLLARE ESAGONALE
M12X1,5X90
da £3,17
da £3,17
# 026
MPN: N10640501
BULLONE A TESTA ESAGONALE CON SPALLA(COMBI)
da £3,90
da £3,90
# 027
MPN: N10106403
DADO ESAGONALE A COLLARE AUTOBLOCCANTE
M12X1,5
da £1,04
da £1,04
# 028
MPN: 4B0407643A
BULLONE CON SPALLA
M16X1,5X72
da £6,00
da £6,00
# 029
MPN: N10406505
BULLONE A TESTA ESAGONALE CAVA OVALE
M6X12
da £0,58
da £0,58
# 030
MPN: 47B898051
SET DI RIPARAZIONE
BOCCOLA IN GOMMA
# 031
MPN: 47B898010
SET DI RIPARAZIONE
