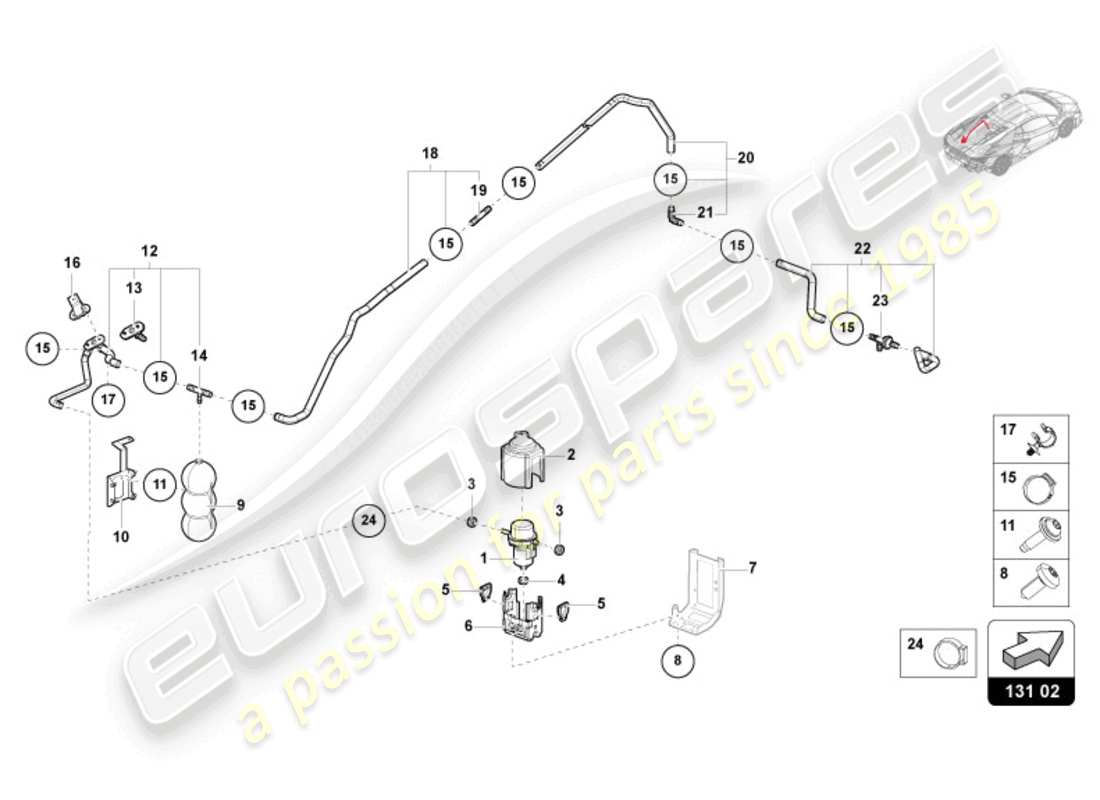

131.02.00 - LINEA DEL VUOTO
Lamborghini Revuelto Coupe (2024) VACUUM LINE Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 8E0927317K
ELETTROPOMPA A VUOTO PER FRENO
da £162,63
da £162,63
# 002
MPN: 470611357
COPERTINA
da £14,20
da £14,20
# 003
MPN: 8E0614177B
BUFFER DI ARRESTO
da £2,39
da £2,39
# 004
MPN: 8E0614177A
BUFFER DI ARRESTO
da £2,45
da £2,45
# 005
MPN: 4B0614145
CLIP
da £0,48
da £0,48
# 006
MPN: 47B614143
staffa
da £132,58
da £132,58
# 007
-
staffa
VEDI L'ILLUSTRAZIONE: 805.03
# 008
MPN: N91096701
BULLONE A TESTA ESAGONALE CAVA OVALE
M6X16
da £0,64
da £0,64
# 009
MPN: 420131541
SERBATOIO DEL VUOTO
da £21,42
da £21,42
# 010
MPN: 47B131429
staffa
da £32,14
da £32,14
# 011
MPN: N90939303
BULLONE A TESTA OVALE CAVA ESAGONALE (COMBI), AUTOBLOCCANTE
M5X20
da £1,44
da £1,44
# 012
MPN: 47B131385
LINEA DEL VUOTO
da £94,64
da £94,64
# 013
-
TUBO CON VALVOLA DI RITEGNO
RIF. ORDINE 12
# 014
-
CONNETTORE TUBO
NON DISPONIBILE SEPARATAMENTE - RIF. ORDINE 13
# 015
MPN: N10201901
MORSETTO
22,6X7X0,60
da £1,42
da £1,42
# 016
MPN: 03C906051F
SENSORE DI PRESSIONE
da £77,97
da £77,97
# 017
MPN: N10515801
CLIP
A01-18XC13-6,5
da £2,09
da £2,09
# 018
MPN: 47B131375
LINEA DEL VUOTO
da £38,50
da £38,50
# 019
-
CONNETTORE TUBO
NON DISPONIBILE SEPARATAMENTE - RIF. ORDINE 18
# 020
MPN: 47B131373
TUBO DI ASPIRAZIONE
da £45,45
da £45,45
# 021
-
CONNETTORE TUBO
NON DISPONIBILE SEPARATAMENTE - RIF. ORDINE 20
# 022
MPN: 47B131371
tubo flessibile
da £68,65
da £68,65
# 023
-
TUBO CON VALVOLA DI RITEGNO
RIF. ORDINE 22

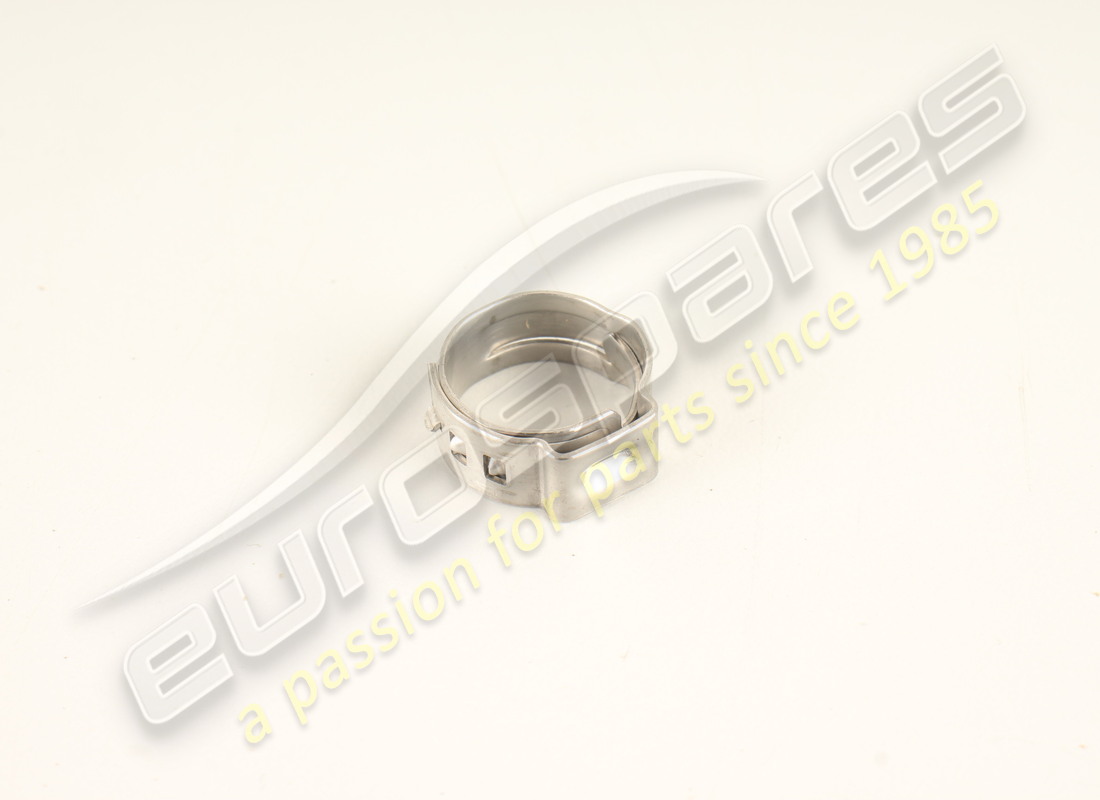

# 024
MPN: N10098001
MORSETTO
18,5X7X0,6
da £1,12
da £1,12
