lamborghini lm002 (1988) sistema di aria condizionata diagramma delle parti

038 - Sistema di aria condizionata

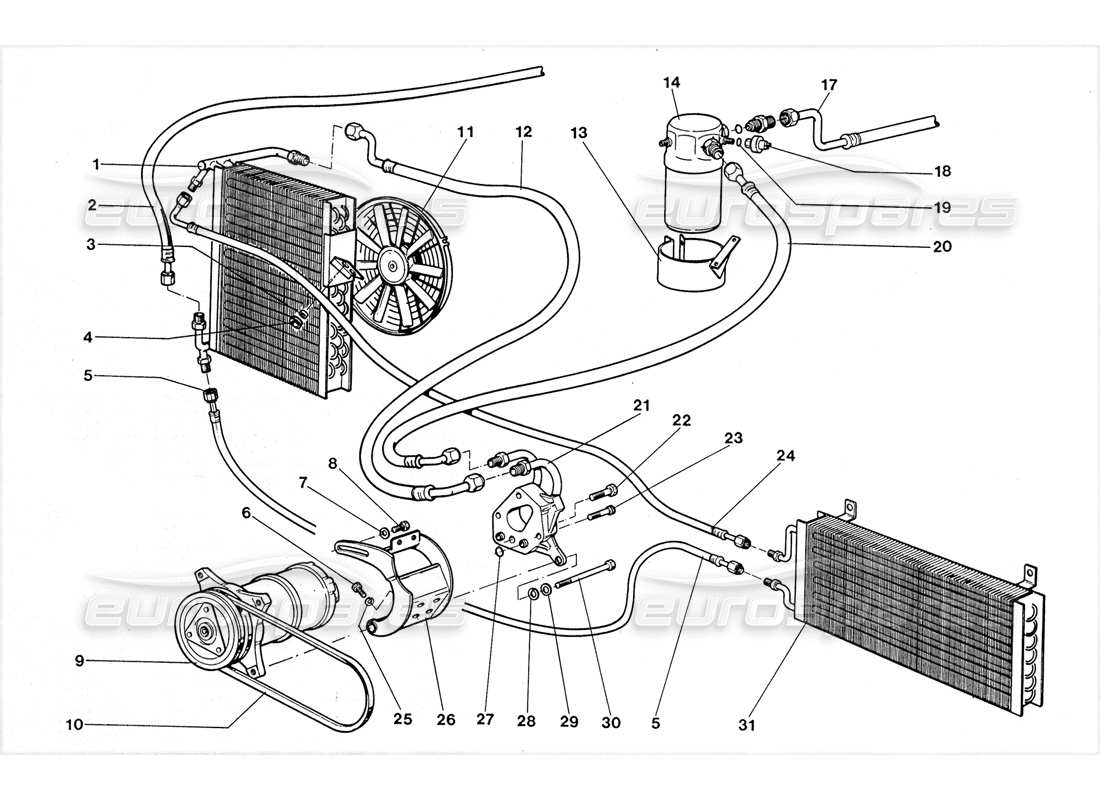

Lamborghini LM002 (1988) Air Conditioning System Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
Numero di parte
Descrizione
Chiave
Prezzo
# 001
MPN: 004526017
CONDENSATORE
CONDENSATORE PER CONDIZIONATORE
da £196,50
da £196,50
CONDENSATORE DEL CONDIZIONATORE Genuine Lamborghini - Nuovo (Per ordinare)
# 002
MPN: 004524971
TUBO
COMPL.TUBO DALL'EVAPORAT . ALCO
da £32,25
da £32,25
ASSEMBLAGGIO TUBO EVAPORATORE/CONDENSATORE Genuine Lamborghini - Nuovo (Per ordinare)
# 003
MPN: 008800602
CESPUGLIO
BOCCOLE
da £20,28
da £20,28
BOCCOLA 6X8X10 MM Genuine Lamborghini - Nuovo (Per ordinare)
# 004
MPN: 008610701
GUARNIZIONE OLIO
Gommino 0.7X13X10
da £18,62
da £18,62
ANELLO DI TENUTA 7X13X2 MM Genuine Lamborghini - Nuovo (Per ordinare)
# 005
MPN: 004526016
TUBO
TUBO COLLEG.COND. AL COND. SUPPL
da £162,93
da £162,93
CONDENSATORE DEL CONDIZIONATORE Genuine Lamborghini - Nuovo (Per ordinare)
# 006
MPN: 008100809
BULLONE
Boll.M8X22 UNI S739/8G
da £0,52
da £0,52
VITE M8X22 UNI 5739/8G/ZD Genuine Lamborghini - Nuovo (Per ordinare)
# 007
MPN: 008411005
Rondella
RONDA. A10,S UNI 17B1
da £0,54
da £0,54
Rondella D.10.5 UNI 1751/F Genuine Lamborghini - Nuovo in magazzino
# 008
MPN: 008101048
BULLONE
TORO.M10X35 UNI 5737 8G
da £2,29
da £2,29
VITE M10X1.5X35 UNI5737/ Genuine Lamborghini - Nuovo (Per ordinare)
# 009
MPN: 004522986
compressore
COMPRIMERE. HARRISON 1131669
compressore Genuine Lamborghini - Nuovo (Per ordinare)
# 010
MPN: 004527786
CINTURA
CINGHIA TRAINO COMPR. POLMONI. sos
da £42,37
da £42,37
CINGHIA COMPRESSORE 805MM Genuine Lamborghini - Nuovo (Per ordinare)
# 011
MPN: 004525642
FAN
ELETTROVENTILATORI
da £442,75
da £442,75
VENTOLA 27A 12V Genuine Lamborghini - Nuovo (Per ordinare)
# 012
MPN: 004524968
TUBI C. ARIA
COMPL.TUBO DAL CONDENS.AL COMP
da £69,82
da £69,82
ASSEMBLAGGIO TUBO CONDENSATORE/PULITORE Genuine Lamborghini - Nuovo (Per ordinare)
# 013
MPN: 004523087
SUPPORTO FILTRO
STAFFA FISS.FILTRO CONOIZIONAT
da £32,71
da £32,71
STAFFA FILTRO CONDIZIONATORE Genuine Lamborghini - Nuovo (Per ordinare)
# 014
MPN: 004522958
STOR.BATT.
ACCUMULATORE 1131475
Lamborghini PARTE 004522958 Genuine Lamborghini - Nuovo (Per ordinare)
# 017
MPN: 004524970
TUBO
COMPL.TUBO DALL'ACCUMULO. TUTTO'
da £96,19
da £96,19
TUBO ACCUMULATORE/EVAPORATORE COME GRUPPO Genuine Lamborghini - Nuovo (Per ordinare)
# 018
MPN: 004522959
PRES. INTERRUTTORE
PRESSOSTATO 8251-3040500
da £50,74
da £50,74
PRESSOSTATO Genuine Lamborghini - Nuovo (Per ordinare)
# 019
MPN: WHT003057
O-RING
Anello OR 2031
da £0,91
da £0,91
O-RING Genuine Lamborghini - Nuovo in magazzino
# 020
MPN: 004524969
TUBI
COMPL.TUBO DAL COMPRESS . ALL'AC
da £53,39
da £53,39
TUBO COMPRESSORE/ACCUMULO COME GRUPPO Genuine Lamborghini - Nuovo (Per ordinare)
# 021
MPN: 004525062
COPERTURA COMP
COMPL.COPERCHIO COMPRESSORE
COPERTURA COMP Genuine Lamborghini - Nuovo (Per ordinare)
# 022
MPN: 008101029
BULLONE
Boll.M10X70 UNI 5737/10K
da £12,82
da £12,82
VITE M10X70 UNI 5737/10K Genuine Lamborghini - Nuovo (Per ordinare)
# 023
MPN: 006700829
VITE
VITA
VITE Genuine Lamborghini - Nuovo (Per ordinare)
# 024
MPN: 004526019
TUBO
TUBO COLLEG.COND. AL COND. SUPPL
da £33,13
da £33,13
TUBO CONDIZIONATORE-AUSILIARIO Genuine Lamborghini - Nuovo (Per ordinare)
# 025
MPN: 006410806
RONDELLA Rondella
ROND.EL.A8,4 UNI 1751
RONDELLA Rondella Genuine Lamborghini - Nuovo (Per ordinare)
# 026
MPN: 004525620
MONTAGGIO
ASSIEME SUPPORTO COMPRESSORE
da £234,64
da £234,64
GRUPPO STAFFA COMPRESSORE Genuine Lamborghini - Nuovo (Per ordinare)
# 027
MPN: 008601601
O-RING
Anello OR 121
da £3,65
da £3,65
ANELLO 16 MM O Genuine Lamborghini - Nuovo (Per ordinare)
# 028
MPN: 008411005
Rondella
RONDA. A10, 5 UNI 1751
da £0,54
da £0,54
Rondella D.10.5 UNI 1751/F Genuine Lamborghini - Nuovo in magazzino
# 029
MPN: 008401006
Rondella
RONDA.A10.5 UNI 1734
da £0,54
da £0,54
Rondella 22X10.5X2.5 UNI 1734/5S /Z Genuine Lamborghini - Nuovo in magazzino
# 030
MPN: 008101057
BULLONE
BULLONE
da £15,96
da £15,96
VITE SPECIALE M10X205 Genuine Lamborghini - Nuovo (Per ordinare)
# 031
MPN: 004526016
CONDENSATORE
CONDENSATORE PER CONDIZIONATORE
da £162,93
da £162,93
CONDENSATORE DEL CONDIZIONATORE Genuine Lamborghini - Nuovo (Per ordinare)
