lamborghini lm002 (1988) sistema di alimentazione carburante diagramma delle parti

035 - Sistema di alimentazione carburante

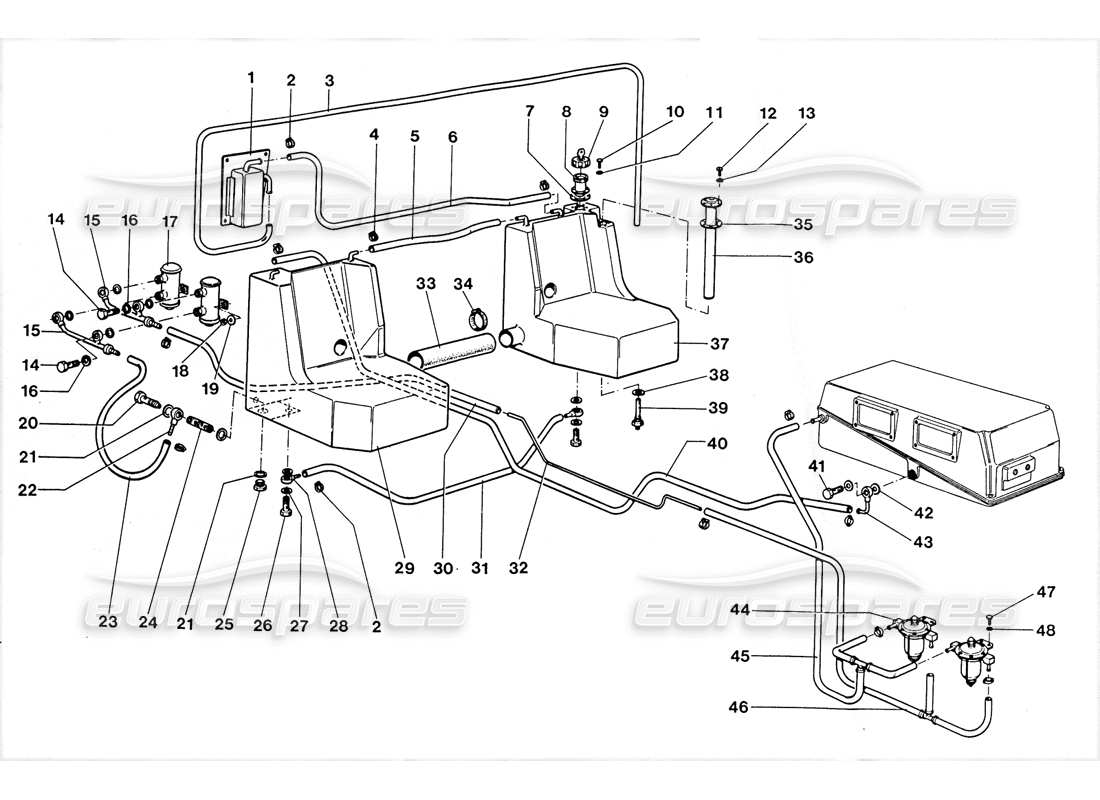

Lamborghini LM002 (1988) Fuel System Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
Numero di parte
Descrizione
Chiave
Prezzo
# 001
MPN: 006226339
SEPARAZIONE CARBURANTE
CULO. SEPARATORE CARBURANTE
SEPARAZIONE CARBURANTE Genuine Lamborghini - Nuovo (Per ordinare)
# 002
MPN: 008831524
MORSETTO
FASCETTA 15-24
Lamborghini PARTE 008831524 Genuine Lamborghini - Nuovo (Per ordinare)
# 003
MPN: 006227245
TUBO
TUBO SFIATO
TUBO Genuine Lamborghini - Nuovo (Per ordinare)
# 004
MPN: 008832003
MORSETTO
FASCETTA 19-28
da £28,32
da £28,32
FASC.19-28 H.12 Genuine Lamborghini - Nuovo in magazzino
# 005
MPN: 006226042
TUBO
TUBO COLLEG. SUPER.
TUBO Genuine Lamborghini - Nuovo (Per ordinare)
# 006
MPN: 006228110
TUBO
TUBO SFIATO AL SEPARATORE
TUBO Genuine Lamborghini - Nuovo (Per ordinare)
# 007
MPN: 006205360
GUARNIZIONE
GUARN.REOST . GALLO. 3909460 1
da £34,62
da £34,62
GUARNIZIONE DIMMER A GALLEGGIANTE Genuine Lamborghini - Nuovo (Per ordinare)
GUARNIZIONE DIMMER A GALLEGGIANTE Eurospares Parte approvata: nuova in magazzino
# 008
MPN: 006211033
tubo flessibile
BOCCHETT.SERB.BENZ. /C
da £207,44
da £207,44
RIEMPIMENTO SERBATOIO CARBURANTE Genuine Lamborghini - Nuovo (Per ordinare)
# 009
MPN: 006220985
Tappo del serbatoio
TAPPO SERBO. BENZ. CON CHIAVE VS.
da £33,56
da £33,56
TAPPO E CHIAVE DEL RIEMPIMENTO DEL CARBURANTE Genuine Lamborghini - Nuovo in magazzino
# 010
MPN: 008100402
BULLONE
TORO.M4X16 UNI 5739-65A8G
da £0,52
da £0,52
VITE M4X16 UNI 5739/8G/Z Genuine Lamborghini - Nuovo in magazzino
# 011
MPN: 008410404
RONDELLA Rondella
ROND.EL.4 UNI 3704
da £0,78
da £0,78
RONDELLA Rondella D.4.1 UNI370 4/Z Genuine Lamborghini - Nuovo in magazzino
# 012
MPN: 008100601
BULLONE
TORO.M6X18 UNI 5739 BG
Superamento
Superamento
Genuine Lamborghini (non più disponibile su ordinazione)
# 013
MPN: 008410603
RONDELLA Rondella
RONDA.A6,4 UNI 17S1 072
Superamento
Superamento
Genuine Lamborghini (non più disponibile su ordinazione)
# 014
MPN: 001304211
VITE
VITE RACC.POMPA BENZ.
da £7,71
da £7,71
VITE UNIONE POMPA CARBURANTE Genuine Lamborghini - Nuovo in magazzino
# 015
MPN: 006227434
UNIONE
COMPL.RACC.SU POMPA LATO ASPIR
da £63,55
da £63,55
GRUPPO RACCORDO POMPA LATO ASPIRAZIONE Genuine Lamborghini - Nuovo (Per ordinare)
# 016
MPN: 008401008
Rondella
RONDA.RAME 15X10X1
Superamento
Superamento
Genuine Lamborghini (non più disponibile su ordinazione)
# 017
MPN: 001304213
POMPA DI BENZINA
USA 100245
da £295,00
da £295,00
POMPA CARBURANTE BENDIX Genuine Lamborghini - Nuovo (Per ordinare)
POMPA DI BENZINA Genuine Maserati Parte - Nuovo (Per ordinare)
POMPA CARBURANTE BENDIX Eurospares Parte approvata: nuova in magazzino
# 018
MPN: 008200606
NOCE
DADO N/70/106M
Superamento
Superamento
Genuine Lamborghini (non più disponibile su ordinazione)
# 019
MPN: 008400607
Rondella
RONDA. 6, 5X18X1, S
Superamento
Superamento
Genuine Lamborghini (non più disponibile su ordinazione)
# 020
MPN: 006209551
TUBO
RACC. ASP. BENZ. /U
da £138,10
da £138,10
RACCORDO ASPIRAZIONE CARBURANTE Genuine Lamborghini - Nuovo (Per ordinare)
# 021
MPN: 008401819
Rondella
RONDELLA
Superamento
Superamento
Genuine Lamborghini (non più disponibile su ordinazione)
# 023
MPN: 006226038
TUBO
TUBO ASPIR.
TUBO Genuine Lamborghini - Nuovo (Per ordinare)
# 024
MPN: 006226525
FILTRO DEL CARBURANTE
FILTRO BENZINA NEL SERBAT.
da £7,86
da £7,86
FILTRO CARBURANTE SERBATOIO Genuine Lamborghini - Nuovo (Per ordinare)
# 025
MPN: 008931804
CAP
TAPPO
da £14,44
da £14,44
TAPPO Genuine Lamborghini - Nuovo (Per ordinare)
# 027
MPN: 008401425
Rondella
RONDELLA
Superamento
Superamento
Genuine Lamborghini (non più disponibile su ordinazione)
# 029
MPN: 006224705
SERBATOIO LM
SERBATOIO DX
da £1.450,17
da £1.450,17
SERBATOIO DX Genuine Lamborghini - Nuovo (Per ordinare)
# 030
MPN: 006226039
tubo flessibile
TUBO
tubo flessibile Genuine Lamborghini - Nuovo (Per ordinare)
# 031
MPN: 006226043
tubo flessibile
TUBO COLL. INF. SERBATOI
tubo flessibile Genuine Lamborghini - Nuovo (Per ordinare)
# 032
MPN: 006225994
tubo flessibile
TUBO X MAND.BENZ.DALLA POMPA A
da £21,18
da £21,18
TUBO DI RITORNO CARBURANTE POMPA/MOTORE Genuine Lamborghini - Nuovo (Per ordinare)
# 033
MPN: 006224707
tubo flessibile
TUBO COLLEG.
tubo flessibile Genuine Lamborghini - Nuovo (Per ordinare)
# 034
MPN: 008835004
MORSETTO
FASCETTA CORDA. ABA 50-65
da £6,29
da £6,29
Questa parte sostituisce il numero di parte 008830201
MORSETTO Genuine Lamborghini - Nuovo in magazzino
# 035
MPN: 006224710
INVIARE GUARNIZIONE
GUARNIZ.X TRASMETT.LIVELLO BEN
da £7,86
da £7,86
GUARNIZIONE DEL TRASMETTITORE DELLA LEVA DEL CARBURANTE Genuine Lamborghini - Nuovo (Per ordinare)
# 036
MPN: 006224708
INVIO LIVELLO
TRASM.LIV. BENZINA SU SERBATOIO
da £471,35
da £471,35
TRASMETTITORE A LEVA CARBURANTE SERBATOIO Genuine Lamborghini - Nuovo (Per ordinare)
# 037
MPN: 006224706
Cisterna
SERBATOIO BENZINA SIN.LM
da £1.450,17
da £1.450,17
SERBATOIO CARBURANTE L Genuine Lamborghini - Nuovo (Per ordinare)
# 038
MPN: WHT003362
Rondella
ROND.D. 12X22X1 ,5 RAME
da £0,95
da £0,95
RONDELLA IN Rondella D.12X22X1.5 Genuine Lamborghini - Nuovo in magazzino
# 039
MPN: 006224709
LIVELLO DEL CARBURANTE
TRASMETT.RISERVA
da £236,79
da £236,79
TRASMETTITORE INVERSO Genuine Lamborghini - Nuovo (Per ordinare)
# 040
MPN: 006228109
tubo flessibile
TUBO RACC.PRESA ARIA/SERB. DX
Lamborghini PARTE 006228109 Genuine Lamborghini - Nuovo (Per ordinare)
# 041
MPN: 002021390
TUBO
BOCCHETTONE X RACC . ORIENTE. d.C. A
da £16,77
da £16,77
RACCORDO AD OCCHIO REGOLABILE Genuine Lamborghini - Nuovo (Per ordinare)
# 042
MPN: 008401231
Rondella
RONDELLA
Lamborghini PARTE 008401231 Genuine Lamborghini - Nuovo (Per ordinare)
# 043
MPN: 006225282
UNIONE
RACCORDO
UNIONE Genuine Lamborghini - Nuovo (Per ordinare)
# 044
MPN: 006224689
PREMERE. REG.
REGOLATORE DI PRESSIONE BENZINA
da £156,07
da £156,07
REGOLATORE PRESSIONE CARBURANTE Genuine Lamborghini - Nuovo in magazzino
# 045
MPN: 006225309
TUBO ASS.
COMPL.Tubi COLLEG. FILTRI BENZI
Lamborghini PARTE 006225309 Genuine Lamborghini - Nuovo (Per ordinare)
# 046
MPN: 006225308
TUBO ASS.
COMPL.Tubi COLLEG. FILTRI BENZI
Lamborghini PARTE 006225308 Genuine Lamborghini - Nuovo (Per ordinare)
# 047
MPN: 008100621
BULLONE
Boll.M6X20 UNI 5739/55
da £1,11
da £1,11
VITE M6X20 UNI 5739/5S/Z Genuine Lamborghini - Nuovo in magazzino
# 048
MPN: WHT001197
RONDELLA Rondella
Rondella di fermo DIN 137/B
Superamento
Superamento
Genuine Lamborghini (non più disponibile su ordinazione)
