026 - Ass. Pedale

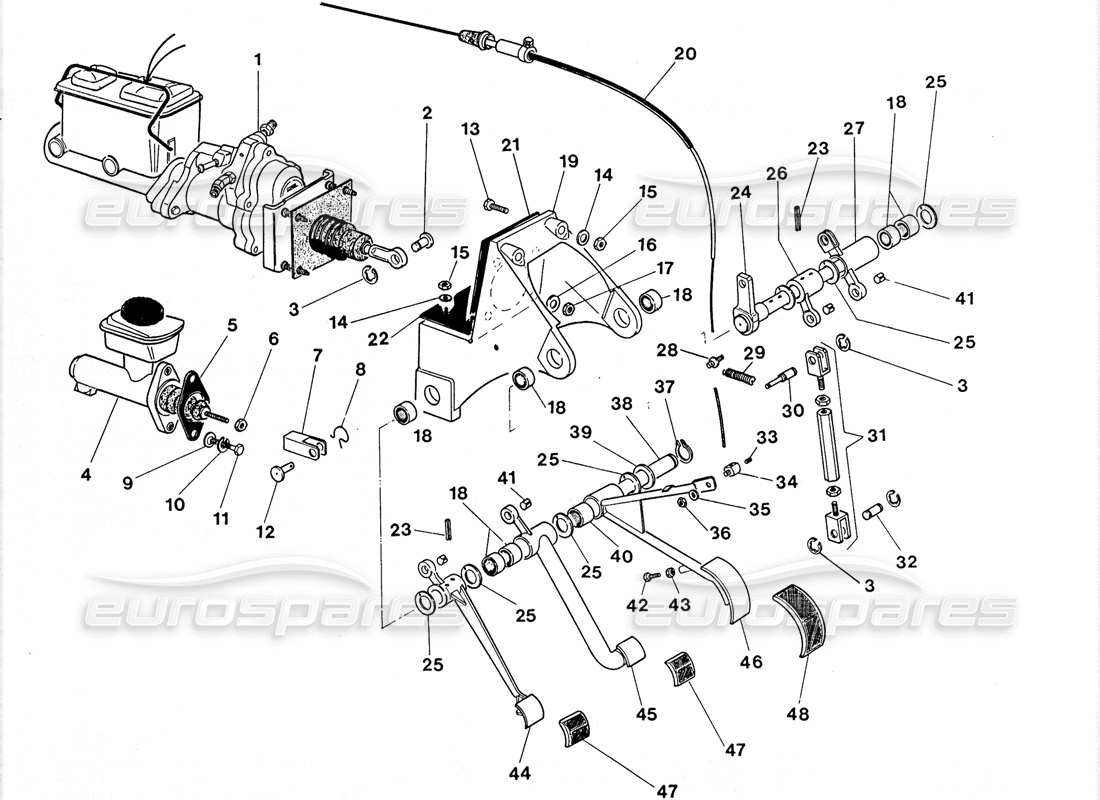

Lamborghini LM002 (1988) Pedal Ass Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
004223919
B. BOOSTER
COMP.SERVOF.BENDIX E. 22733
#
002
MPN:
004222573
SPILLO
PERNO X PUNTALINO SERVOFRENO
da
£16,09
da
£16,09
#
003
MPN:
WHT003586
ESERCIZIO DI SICUREZZA
SEEGER
da
£0,51
da
£0,51
#
004
MPN:
004222711

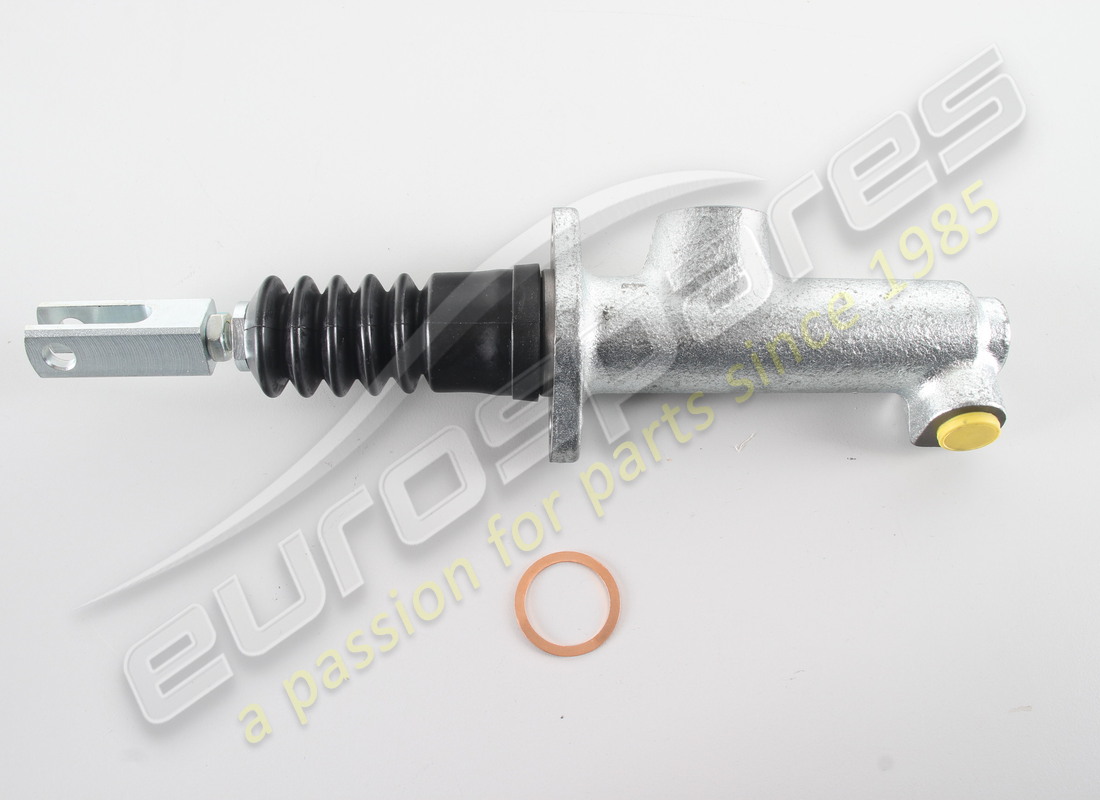

POMPA FRIZIONE
COMPL.POMPA E FORCELLA COMANDO
da
£570,66
da
£570,66
#
005
MPN:
004225715
GUARNIZIONE
GUARNIZIONE
da
£6,79
da
£6,79
#
006
MPN:
008200811
NOCE
DADO MS UNI 5S89-65/8G
da
£3,65
da
£3,65
#
007
MPN:
004219591
FORCHETTA
FORCELLA COMANDO POMPA FRIZION
Superamento
Superamento
#
008
MPN:
004207085
ANELLO DI BLOCCAGGIO
Fermo perno pompa freno/friz.
da
£48,26
da
£48,26
#
009
MPN:
008400806
Rondella
RONDA.8,4X16
da
£0,53
da
£0,53
#
010
MPN:
008410806
RONDELLA Rondella
ROND.EL.A8.4 UNI 1751
Superamento
Superamento
#
011
MPN:
008100803
VITE
VITE FISS.PIANTONE AL SUPPORTO
Superamento
Superamento
#
012
MPN:
004210745
SPILLO
PERNO FORC.PEDALE FRIZ./C
da
£22,97
da
£22,97
#
013
MPN:
008100835
BULLONE
Boll.M8X65 UNI 5737/8G
da
£2,04
da
£2,04
#
014
MPN:
008400806
Rondella
RONDA.8,4X16
da
£0,52
da
£0,52
#
015
MPN:
008200809
NOCE
DADO B/70/208M
Superamento
Superamento
#
016
MPN:
008401021
Rondella
RONDELLE
da
£1,58
da
£1,58
#
017
MPN:
008201008
NOCE
DADO B/70/210M
da
£0,55
da
£0,55
#
018
MPN:
008522205
CUSCINETTO
CUSCINETTO
#
019
MPN:
004222562
MONTAGGIO
SUPPORTO PEDAUIERA
da
£323,35
da
£323,35
#
020
MPN:
004224770
CAVO
COMPL.CAVO ACCELERATORE
da
£49,75
da
£49,75
#
021
MPN:
004223775
GUARNIZIONE
GUARNIZIONE
#
022
MPN:
004223776
GUARNIZIONE
GUARNIZ.TRA PARAFIAMMA E SUPP.
#
023
MPN:
008900605
TAPPO
TAPPO
da
£0,53
da
£0,53
#
024
MPN:
004222719
SPILLO
PERNO X RINVIO PEDALI FRENO E
da
£247,08
da
£247,08
#
025
MPN:
008402204
Rondella
RONDELLA W20DV
da
£10,87
da
£10,87
#
026
MPN:
004222708
LEVA
BIELLA DI RINVIO PEDALE FRIZIO
#
027
MPN:
004222557
ASTA
BIELLA DI RINVIO X PEDALE FREN
#
028
MPN:
008100865
SPILLO
PERNO
#
029
MPN:
004213407
FRIZIONE SPRI
MOLLA RIT.CILINDR.FRIZ./U
da
£27,03
da
£27,03
#
030
MPN:
004225671
SPILLO
PERNO
#
031
MPN:
004222571
CAP
PUNTALE DI RINVIO PEDALE FRENO
da
£69,74
da
£69,74
#
032
MPN:
004222572
SPILLO
PERNO X PUNTALE DI RINVIO
#
033
MPN:
008700527
VITE
VITA
da
£1,71
da
£1,71
#
034
MPN:
004226594
CAVO DI BLOCCAGGIO
NOTTOLINO ATT.CAVO PED.ACC.
#
035
MPN:
008400606
Rondella
RONDA.6,4 UNI 1734
Superamento
Superamento
#
036
MPN:
008200606
NOCE
DADO N/70/106M
Superamento
Superamento
#
037
MPN:
008582201
ESERCIZIO DI SICUREZZA
SEEGER
da
£1,71
da
£1,71
#
038
MPN:
004222707
SPILLO
PERNO SUPP. PEDALE FRENO FRIZ. UN
da
£125,62
da
£125,62
#
039
MPN:
008402205
Rondella
RONDELLA
da
£1,71
da
£1,71
#
040
MPN:
008522206
CUSCINETTO
CUSCINETTO
da
£26,08
da
£26,08
#
041
MPN:
008801502
CUSCINETTO
CUSCINETTO
da
£9,66
da
£9,66
#
042
MPN:
N01033520
BULLONE
Boll.M6X35 UNI 5739/8G
da
£1,06
da
£1,06
#
043
MPN:
008200801
NOCE
DADO
Superamento
Superamento
#
044
MPN:
004226793
PEDALE DELLA FRIZIONE
PEDALE FRIZIONE
da
£197,33
da
£197,33
#
045
MPN:
004226600
PEDALE DEL FRENO
PEDALE FRENO LM
da
£189,45
da
£189,45
#
046
MPN:
004226599
PEDALE DELL'ACCELERATORE
PEDALE ACCELLERATORE
da
£375,26
da
£375,26
#
047
MPN:
004201212
COPERTURA PEDALE FRENO
da
£30,00
da
£30,00
#
048
MPN:
004203123
COPERTURA PEDALE
Coperto. pedale acceleratore
