011 - Sistema di raffreddamento

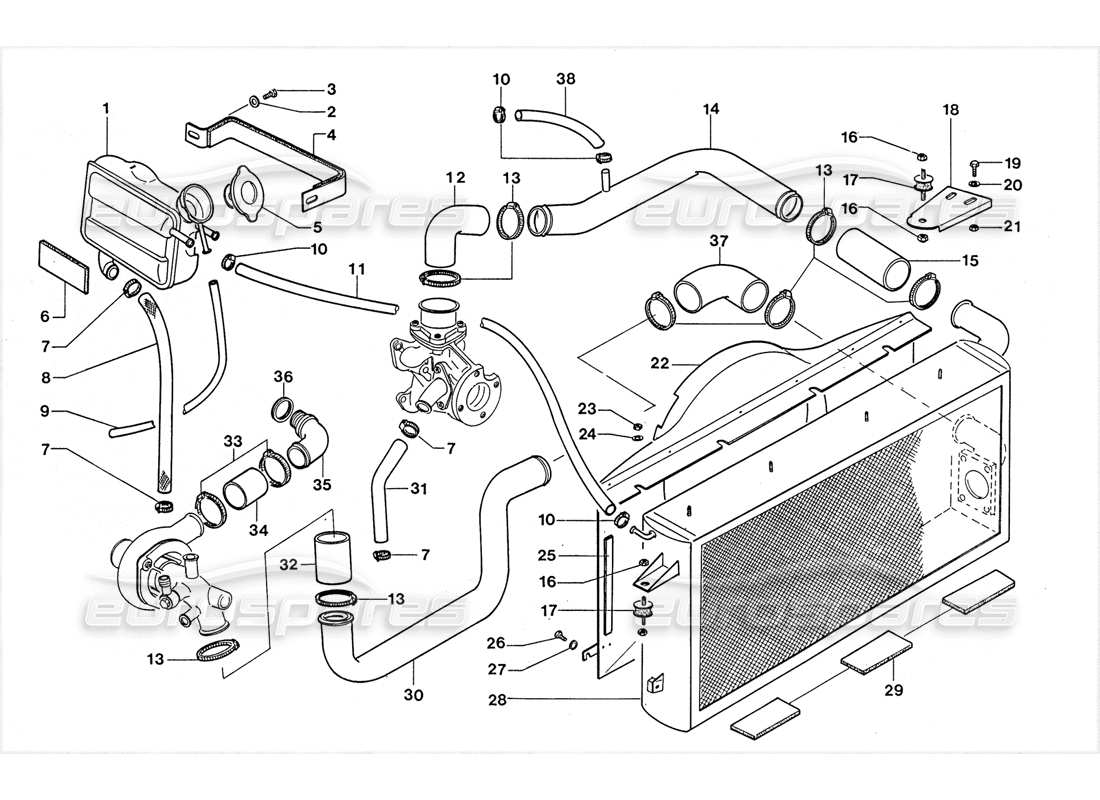

Lamborghini LM002 (1988) Cooling System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 001725383
Cisterna
SERBATOIO SUPPLEM . ACQUA
# 002
MPN: 006410602
RONDELLA Rondella
# 003
MPN: 008100613
BULLONE
TORO.M6X10 UNI 5739 55
da £0,51
da £0,51
# 004
MPN: 001725476
CLIP
COMPL.FASCETTA X SUPP . SERBATO. S
da £161,25
da £161,25
# 005
MPN: 001704296

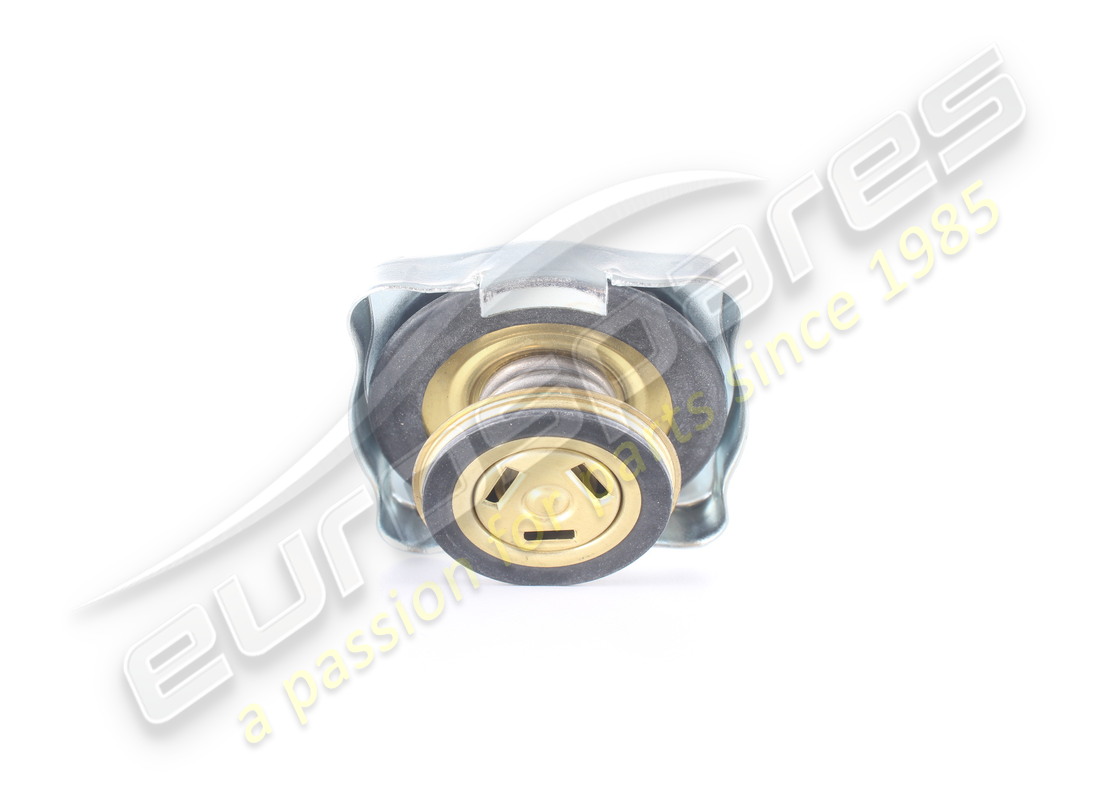

TAPPO SERBATOIO 1,0 BAR
da £87,32
da £87,32
# 006
MPN: 001725422
GUARNIZIONE
GUARN.TRA SCAT . CARBURATO. E NOUR
# 007
MPN: 008832003
MORSETTO

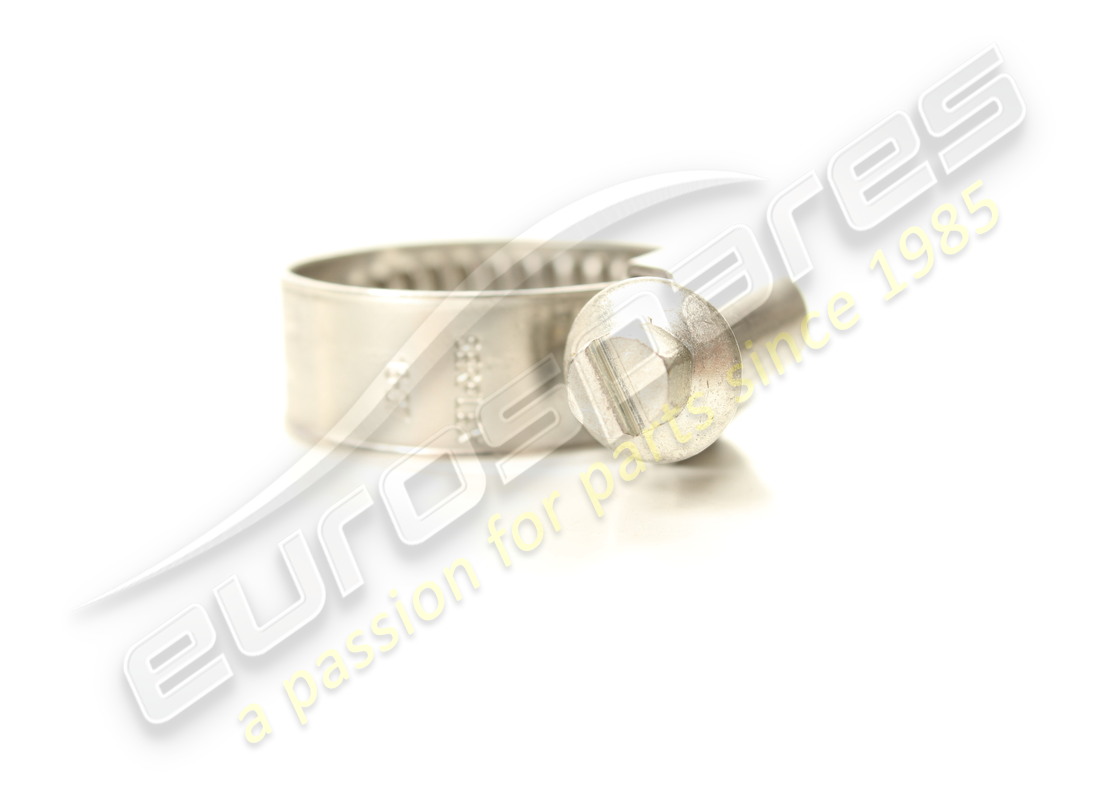

FASCETTA 19-28
da £27,78
da £27,78
# 008
MPN: 001725846
TUBO
TUBO DALLA NOURICE AL COPER . P.O
# 009
MPN: 001725991
TUBO
TUBO SCARICO SERBAT . SUPPLEMENTO.
# 010
MPN: 008831117
MORSETTO
FASCETTA 11-17
Superamento
Superamento
# 011
MPN: 001725413
TUBO
TUBO COLLEG. NOURICE/RADIATORE
da £48,43
da £48,43
# 012
MPN: 001725837
MANICA
MANICOTTO 01 RACC.TUBO SUL RAD
da £175,36
da £175,36
# 013
MPN: 008835004
MORSETTO
FASCETTA CORDA. ABA 50-65
da £6,14
da £6,14
Questa parte sostituisce il numero di parte 008830201
# 014
MPN: 001725372
TUBO
TUBO
da £115,25
da £115,25
# 015
MPN: 001725836
TUBO
TUBO DI RACCORDO RADI AT . SULL'A
da £59,83
da £59,83
# 016
MPN: 008200804
NOCE
DADO N/70/108M
da £0,71
da £0,71
# 017
MPN: 008920801
BLOCCO SILENZIOSO
SUPP.ROCAM F. 80728/2 CA
da £32,79
da £32,79
# 018
MPN: 001726025
staffa
STAFFA SUP.SX FISS . RADIATORE H
# 019
MPN: 008100803
VITE
VITE FISS.PIANTONE AL SUPPORTO
Superamento
Superamento
# 020
MPN: 008400806
Rondella
RONDA. 8, 4X16
da £0,53
da £0,53
# 021
MPN: 008200804
NOCE
DADO N/70/108M
da £0,73
da £0,73
# 022
MPN: 001725533
TRASPORTATORE
CONVOGLIATORE ARIA SUL RADIATO
da £81,51
da £81,51
# 023
MPN: 001726442
GUARNIZIONE
GUARNIZIONE. COMMA CONV.ARIA RAD.
# 023
MPN: N02214812
BULLONE
DADO.
da £1,13
da £1,13
Questa parte sostituisce il numero di parte 008200612
# 024
MPN: 008400607
Rondella
RONDA. 6, 5X18X1,5
Superamento
Superamento
# 026
MPN: N01020717
BULLONE
Boll.M5X12 UNI 5739/56
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 008100504
# 027
MPN: WHT001187
Rondella
Rondò. 5,3 UNI 1734 5S
da £0,55
da £0,55
Questa parte sostituisce il numero di parte 008400502
# 028
MPN: 001723677
W. RADIATORE
RADIATORE ACQUA COMPLETO
da £3.618,53
da £3.618,53
# 029
MPN: 009290010
GUARNIZIONE
GUARNIZ.SOTTO RADIATORE ACQUA -
da £10,95
da £10,95
# 030
MPN: 001725362
TUBO
TUBO DAL RADIAT. ALL'ASP.POMPA
da £150,49
da £150,49
# 031
MPN: 001723085
MANICA
TUBO COMMA DA RACC.SUL CORPO A
da £111,10
da £111,10
# 032
MPN: 001725838
TUBO
TUBO DI RACCORDO SUL COPERCHIO
da £61,48
da £61,48
# 033
MPN: 008833802
MORSETTO
FASCETTA 38-50
Superamento
Superamento
# 034
MPN: 001725623
MANICA
Manicotto pompa acqua
da £23,76
da £23,76
# 035
MPN: 001725618
TUBO
INGRESSO TUBO ACQUA NEL BASAM .
da £140,94
da £140,94
# 036
MPN: 001725414
TUBO
TUBO COLLEG. NOURICE/TUBO IN AL
# 036
MPN: 001727388
GUARNIZIONE
GUARNIZIONE SPESS.0,50
da £0,54
da £0,54
# 036
MPN: 001727389
GUARNIZIONE
GUARNIZIONE SPESS . 1
da £0,90
da £0,90
# 036
MPN: 001727390
GUARNIZIONE
GUARNIZIONE SPESS. 1,20
da £8,50
da £8,50
# 037
MPN: 001725837
MANICA
MANICOTTO DI HACC . TUBO SUL RAD
da £175,36
da £175,36
