009 - Sistema elettrico

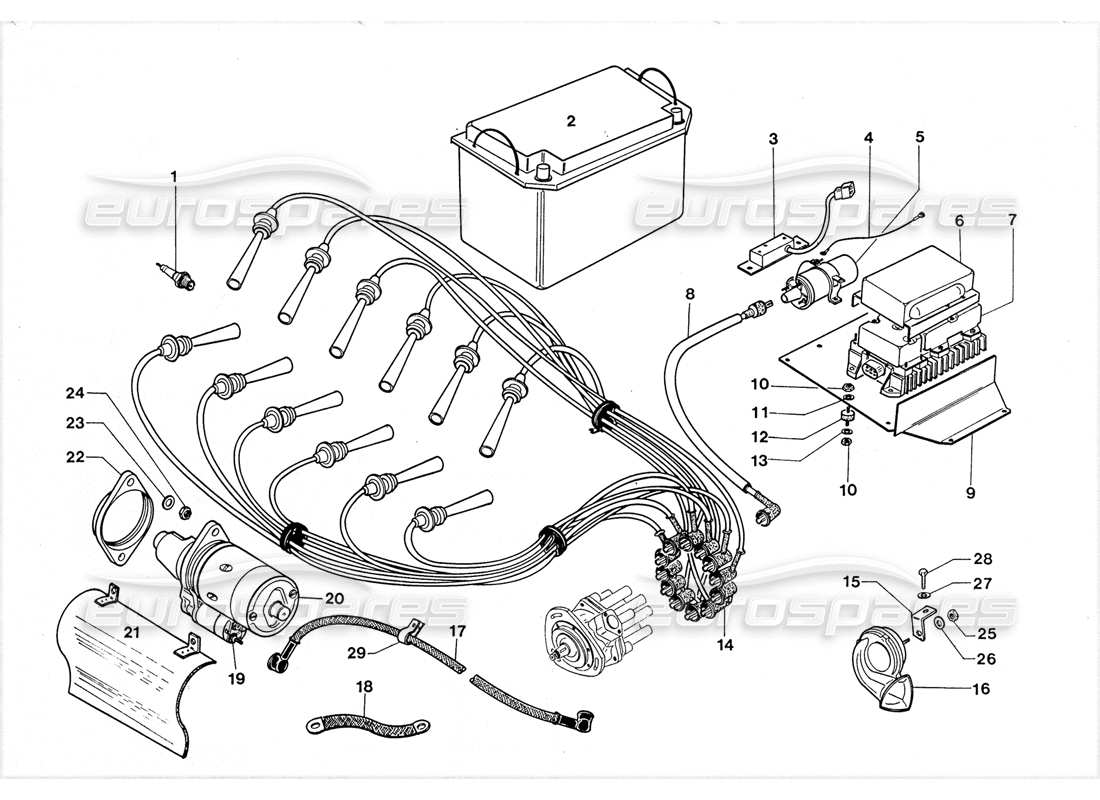

Lamborghini LM002 (1988) Electrical System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
001630009
Candele di accensione
da
£14,95
da
£14,95
Questa parte sostituisce il numero di parte 001625635
#
002
MPN:
001624317
BATTERIA
BATTERIA 395 L 5SM
#
003
MPN:
001619305
RIVOLUZIONE LIMITE
LIM.GIRI POMPA ARIA 3/85
da
£647,30
da
£647,30
#
004
MPN:
001612580
CAVO
TRECCIA MASSA C/MS-25
da
£6,02
da
£6,02
#
005
MPN:
001601335
BOBINA
BOBINA TRASF.BAE 202 B
da
£204,75
da
£204,75
#
006
MPN:
001626936
COPERTINA
PROT. CENTRALE. ELETTRONICA
da
£41,49
da
£41,49
#
007
MPN:
001631621
MOD.ELETTR
da
£3.858,07
da
£3.858,07
Questa parte sostituisce il numero di parte 001619317
- e 1 altro. Fare clic per visualizzare i dettagli
#
008
MPN:
001625585
CAVO ASS.
COMPL.CAVO DALLA BOBINA ALLO S
#
009
MPN:
001626237
SUPPORTO
SUPPORTO BOBINA C.
da
£115,14
da
£115,14
#
010
MPN:
008200610
NOCE
Dado M6 UNI 5588-65/8G
da
£1,70
da
£1,70
#
011
MPN:
WHT001197
RONDELLA Rondella
Rondella di fermo DIN 137/B
Superamento
Superamento
#
012
MPN:
001625338
SUPPORTO
SUPP.IN GOMMA X CENTRO . ELETTRON
da
£18,86
da
£18,86
#
013
MPN:
008410603
RONDELLA Rondella
RONDA.A6,4 UNI 1751 C72
Superamento
Superamento
#
014
MPN:
001625386
SET DERIVAZIONI HT (4V.)
da
£1.020,02
da
£1.020,02
#
014
MPN:
LHT009

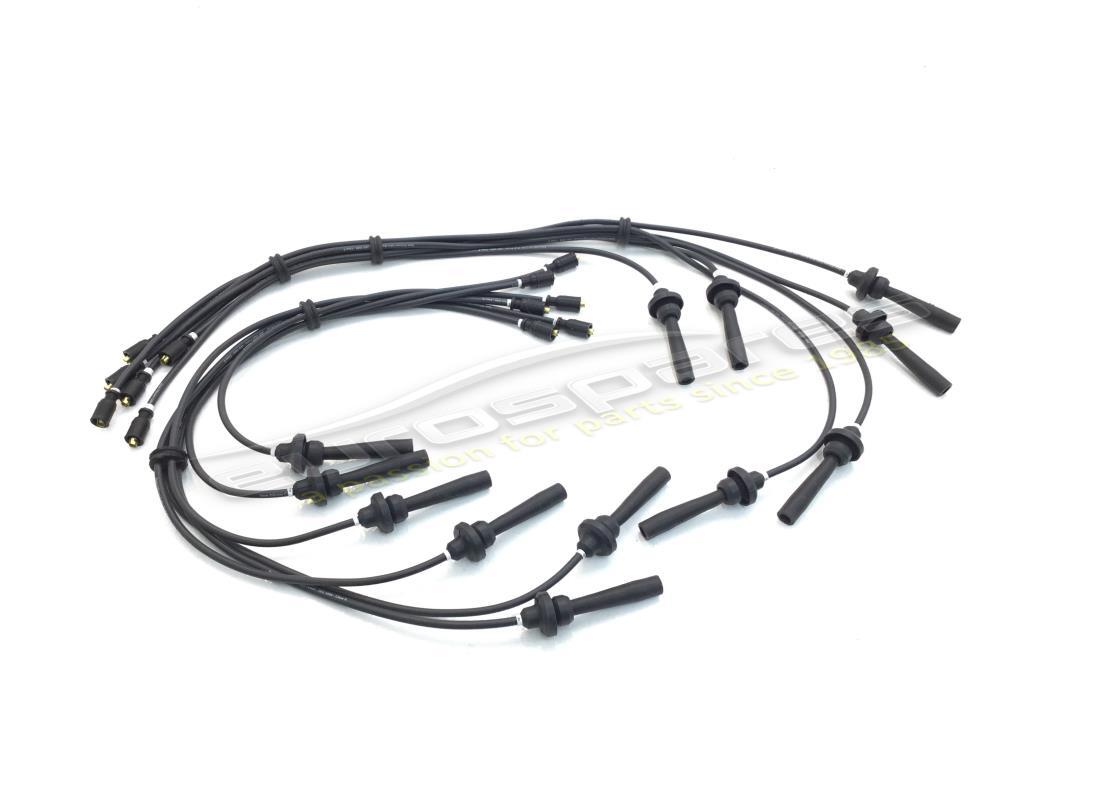

SET COMPLETO DI CAVI HT
(valido per modello ad iniezione)
da
£595,00
da
£595,00
#
014
MPN:
LHT012
SET COMPLETO DI CAVI HT
(valido per modello a carburatore)
da
£595,00
da
£595,00
#
015
MPN:
001626624
SUPPORTO CORNO
STAFFA FISS.TROMBE
da
£51,19
da
£51,19
#
016
MPN:
001626625
R.CORNO
TROMBA DESTRA
da
£212,23
da
£212,23
#
016
MPN:
001626626
L.CORNO
TROMBA SINISTRA
da
£212,23
da
£212,23
#
017
MPN:
001627192
FILO
CAVO
da
£88,97
da
£88,97
#
018
MPN:
001604328
St motore ca
CAVO MASSA MOT/TELAIO E MARMIT
Superamento
Superamento
#
019
MPN:
001624318
RELE' DI AVVIO
ELETTROMAGNETE X CALDO. AW. A
#
020
MPN:
001623525
ANTIPASTO
MOTORING DI AWIAMENTO 0001362
da
£1.381,40
da
£1.381,40
#
021
MPN:
001621814
PANNELLO
PARATIA RIPARO MOTORE . D'AWIAME
da
£239,48
da
£239,48
#
022
MPN:
001624246
DISTANZIATORE
DISTANZIALE X MOTORING D'AVVIA
#
023
MPN:
008411303
RONDELLA Rondella
ROND.EL.A 13 UNI 1751
da
£2,01
da
£2,01
#
024
MPN:
008201211
NOCE
DADO M12 UNI 55B8-65/8G
da
£5,22
da
£5,22
#
025
MPN:
N01100632
NOCE
DADO M6 UNI 5588 5S «
da
£1,06
da
£1,06
#
026
MPN:
008410601
Rondella
ROND.EL.RDE - 6
da
£0,81
da
£0,81
#
027
MPN:
008410603
RONDELLA Rondella
RONDA.A6,4 UNI 1751 C72
Superamento
Superamento
#
028
MPN:
008100648
VITE
VITE PECCATO. FISS. RINFORZO SPOIL
da
£6,58
da
£6,58
#
029
MPN:
008830114
ANELLO DI MORSETTO
Fascetta passacavo
da
£67,19
da
£67,19
