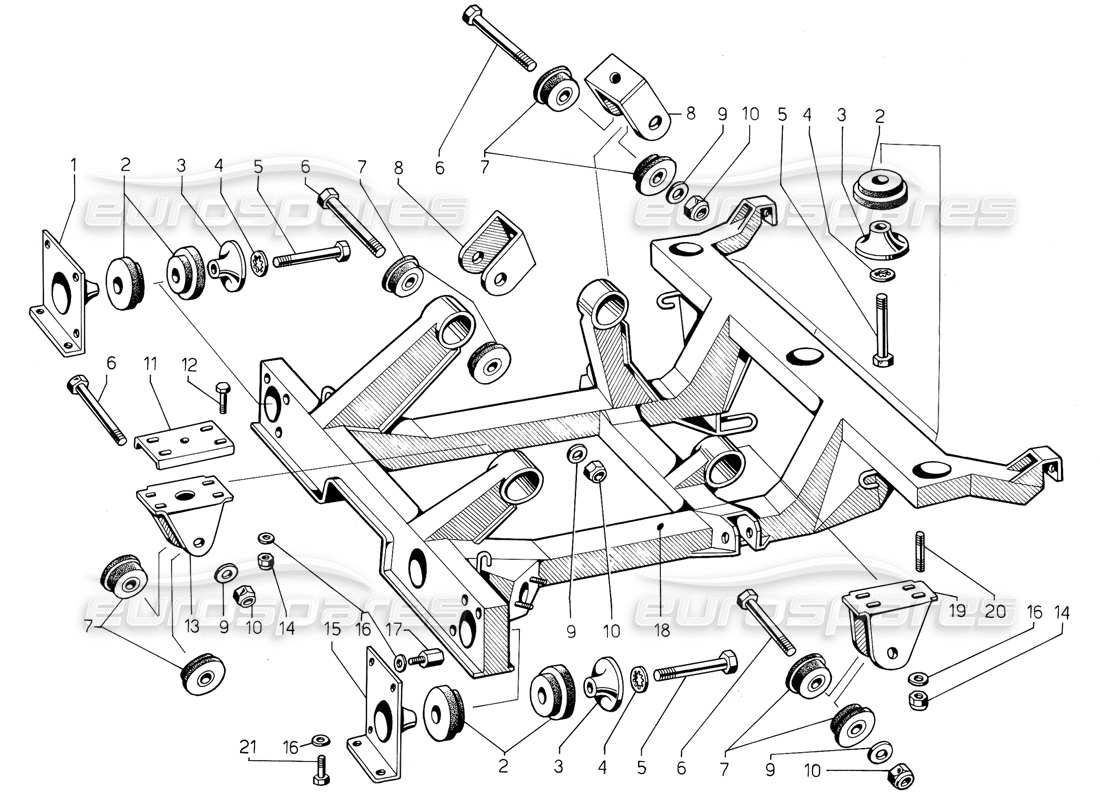

024 - Telaio del motore
Lamborghini Jalpa 3.5 (1984) Engine Chassis Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 004110760
SUPPORTO TELAIO
Supp. palo trasversale. des./U
da £499,81
da £499,81
# 002
MPN: 004106741

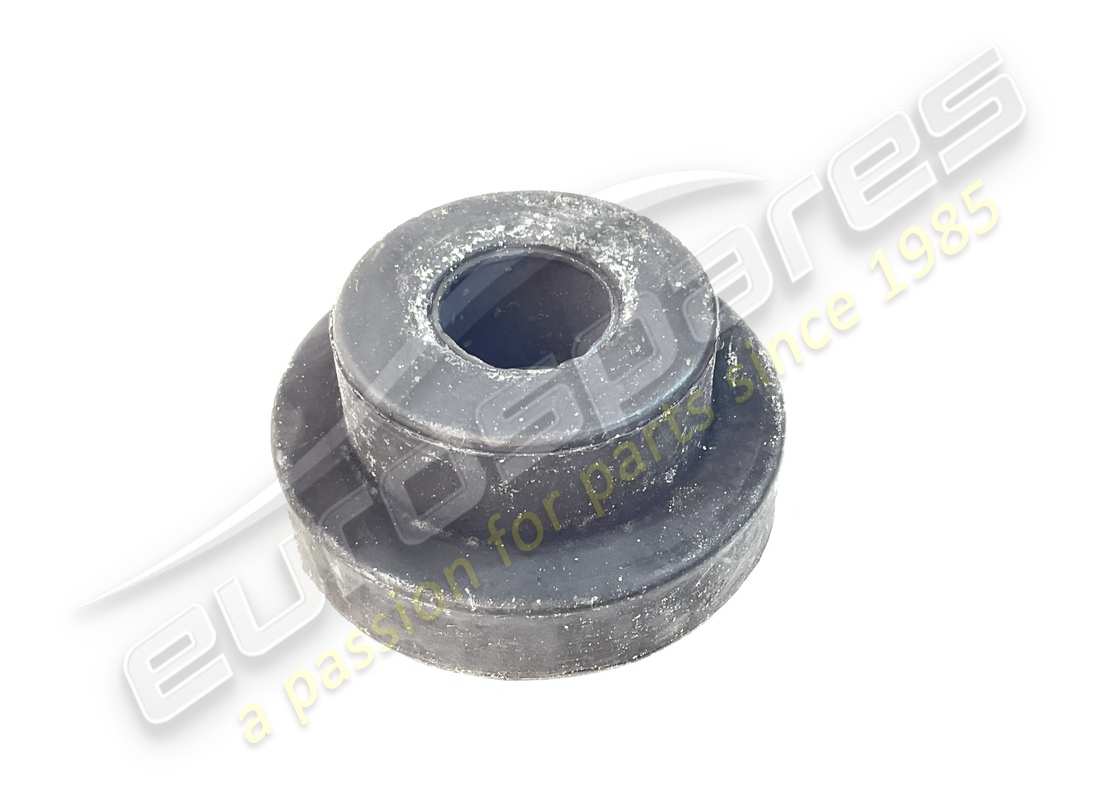

GOMMA DEL TELAIO
Tampone castello post./U
da £42,09
da £42,09
# 003
MPN: 004108879
MONTAGGIO POSTERIORE
Supp. posta del castello.
# 004
MPN: 008411401

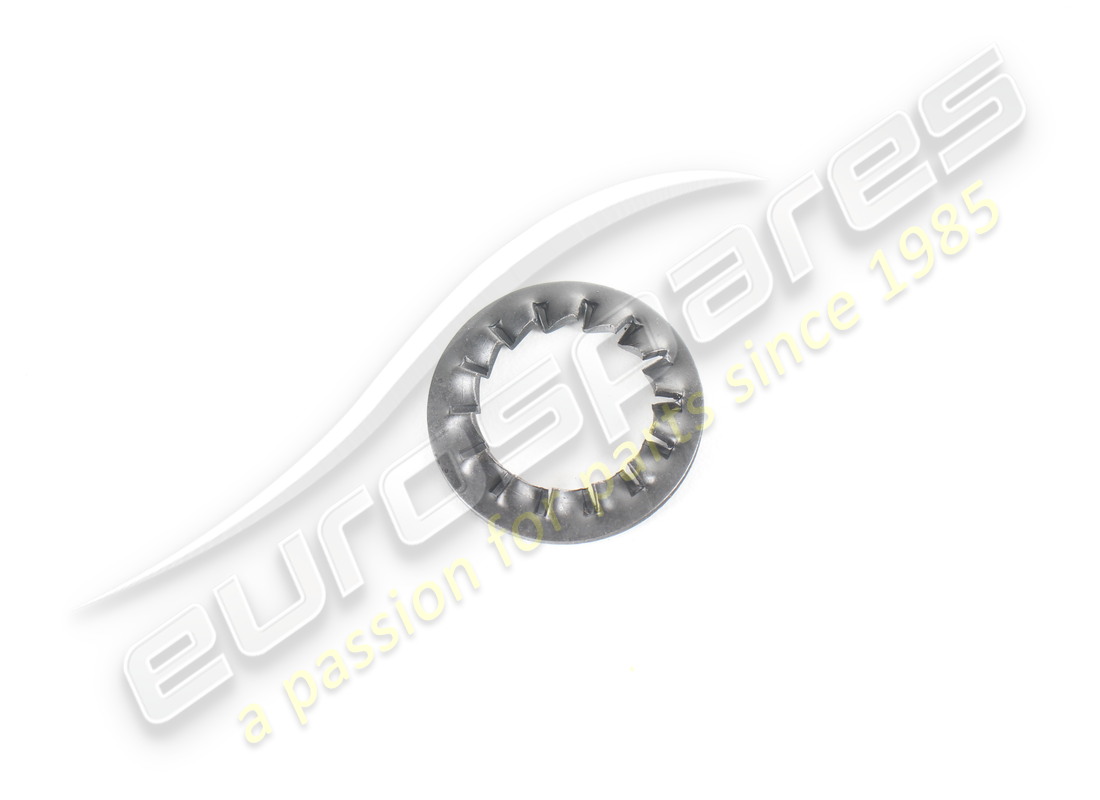

Rondella
Rondò. 14 UNI 3704
da £1,60
da £1,60
# 005
MPN: 008101407

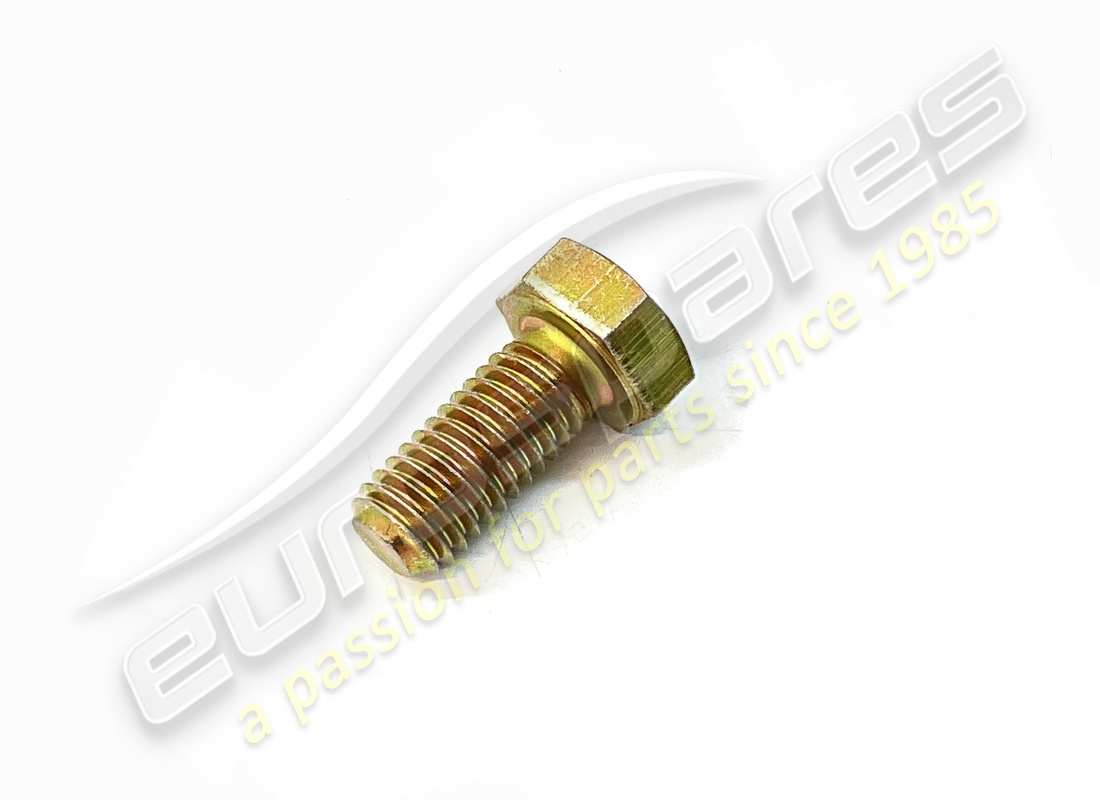

BULLONE
Toro. M14x55 UNI 5738-65A 8G
da £3,37
da £3,37
# 006
MPN: 008101408
BULLONE
Toro. M14x1,5x80 CH22 8G
da £18,93
da £18,93
# 007
MPN: 008921409

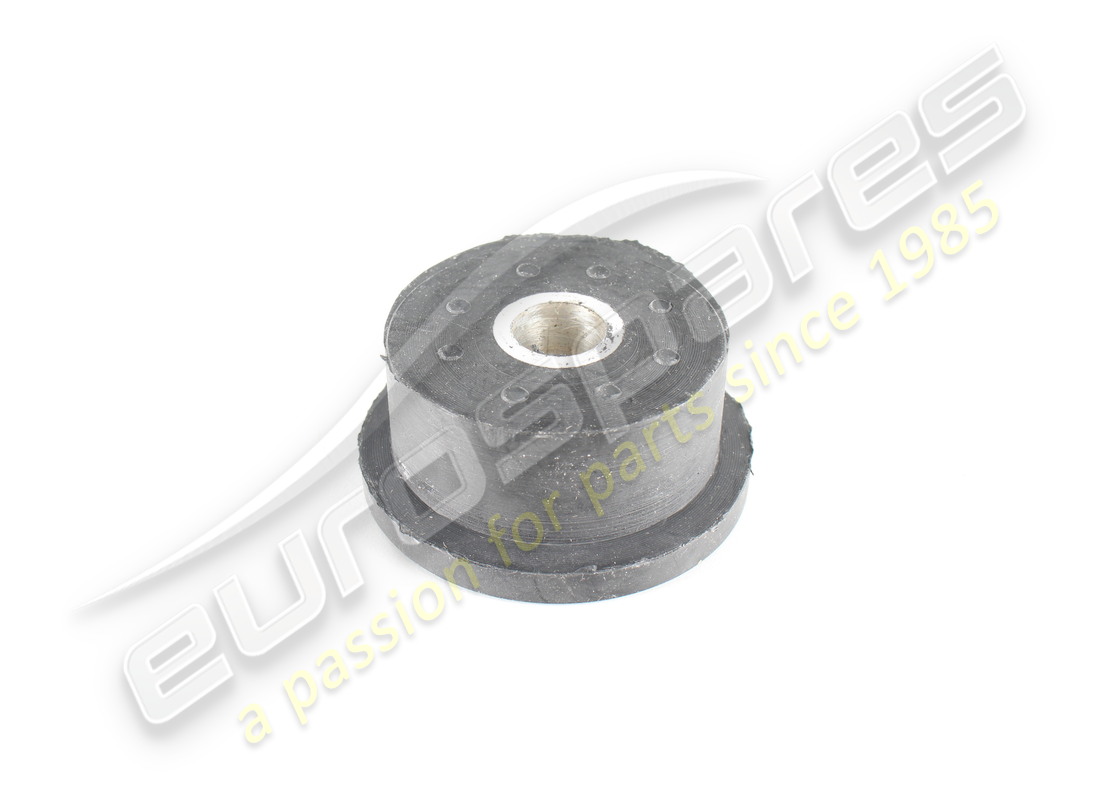

SUPPORTO IN GOMMA
Supp. tampone castell. inviare
da £128,76
da £128,76
# 008
MPN: 004108895
SUPPORTO MOTORE
Supporto motore Urraco
da £189,93
da £189,93
# 009
MPN: 008401413
Rondella
Rondò. 14,4x26x3
da £0,62
da £0,62
# 010
MPN: 008201406

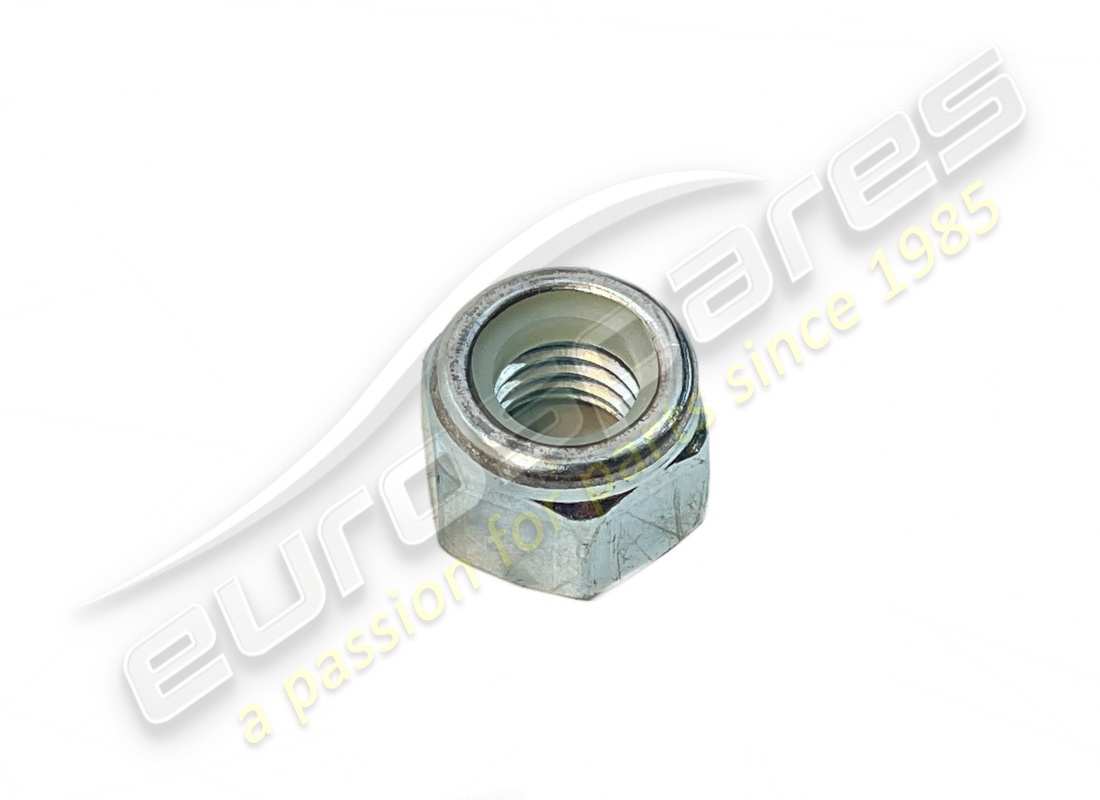

NOCE
Dado 8/10/214x1, 5M
da £0,62
da £0,62
# 011
MPN: 004108898
SUPPORTO INGRANAGGIO
Flangia Supp. cambio/U
da £55,68
da £55,68
# 012
MPN: 008100830
BULLONE
Toro. M8x20 UNI 5739/8G
Superamento
Superamento
# 013
MPN: 004108897
SUPPORTO INGRANAGGIO
Supporto cambio Urraco
da £38,43
da £38,43
# 014
MPN: 008200804
NOCE
DADO N/70/108M
da £0,69
da £0,69
# 015
MPN: 004110759
SUPPORTO TELAIO
Supp. posta traversa. peccato./U
da £96,29
da £96,29
# 016
MPN: 008400801
Rondella
Rondò. 8,4 UNI 1734 8G
Superamento
Superamento
# 017
MPN: 008100856
BULLONE
Toro. 8x1,25x18 8G
da £5,05
da £5,05
# 018
MPN: 004119402
MONTAGGIO INFERIORE
Supp. inf. motore e attacco sospensioni post.
da £4.510,29
da £4.510,29
# 018
MPN: 004121410
MONTAGGIO INFERIORE
(Valido per la Svizzera solo settembre 1984) Supp. inf. motore e attacco sospensione. inviare.
# 019
MPN: 004108899
SUPPORTO INGRANAGGIO
Supp. cambio sul differ./U
da £57,69
da £57,69
# 020
MPN: 008300822
BULLONE
Prig. 8x1,25x18 8G
Superamento
Superamento
# 021
MPN: 008100840
BULLONE
Toro. M8x18 UNI 5739/8G
da £0,53
da £0,53
