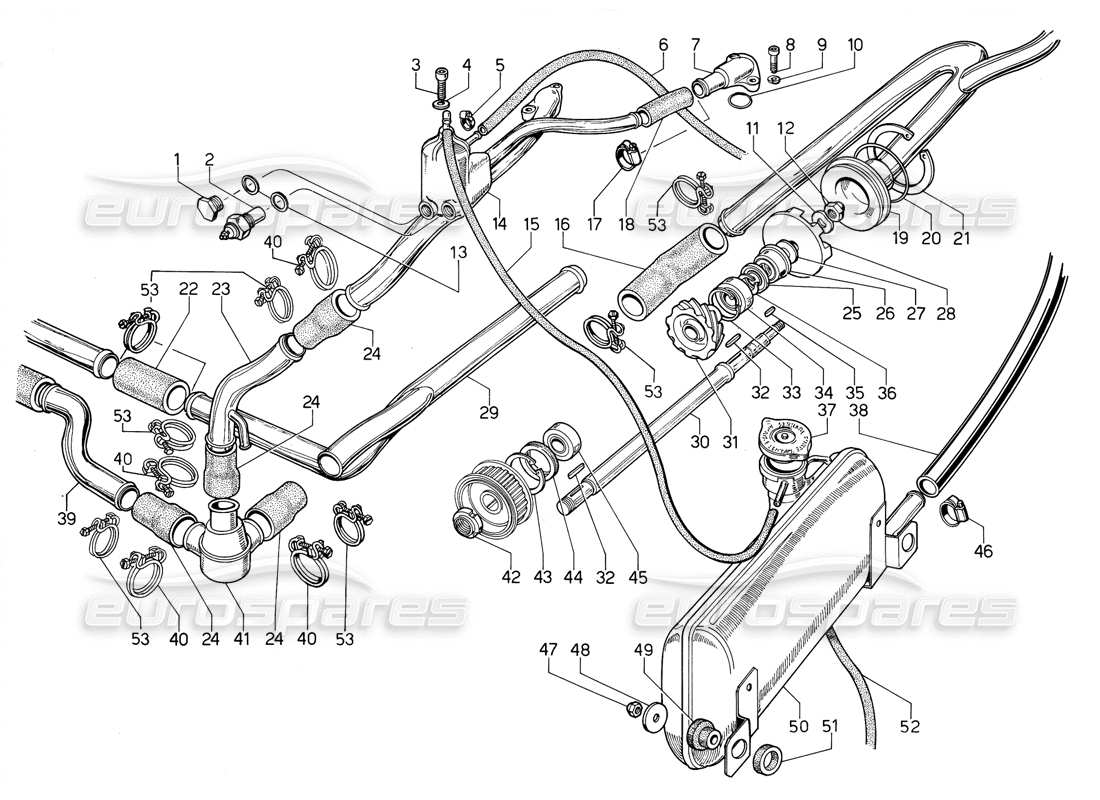

009 - Pompa dell'acqua e sistema
Lamborghini Jalpa 3.5 (1984) Water Pump and System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 008931602
TAPPO
Tappo collett. asp. D/S
da £3,13
da £3,13
# 002
MPN: 001801333
TERMOS INVIA
Termocop. temperatura, olio
da £129,57
da £129,57
# 003
MPN: 008700811
VITE
Visita TCEI M8X22 UNI 5931 8G
da £0,54
da £0,54
# 004
MPN: WHT001514
RONDELLA Rondella
Ros. EL. 8,4x17x0,8
da £15,41
da £15,41
Questa parte sostituisce il numero di parte 008410805
# 005
MPN: 008830204
ANELLO DI MORSETTO
Fasc. Reale 0000 8/5 7/11
da £5,53
da £5,53
# 006
MPN: 001710942
TUBO COOL
Gara del Tubo. /poliziotto. centr./U
da £22,70
da £22,70
# 007
MPN: 001710910
BOCCHETTONE
Gara, uscita testa des./J
da £26,24
da £26,24
# 008
MPN: 008700612
VITE
Visita 8,6x1x25 UNI 2383
Superamento
Superamento
# 009
MPN: 008410602
Rondella RONDELLA
Ros. EL. 6,4x12x0,5
da £28,81
da £28,81
# 010
MPN: 008602303
ANELLO DI TENUTA
Anello OR 132
da £0,53
da £0,53
Questa parte sostituisce il numero di parte GN-01236
# 011
MPN: WHT000768
RONDELLA Rondella
da £1,31
da £1,31
Questa parte sostituisce il numero di parte 008410806 - e 1 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 008201005
NOCE
Dado M10 UNI 5721 -65/OTT
da £7,87
da £7,87
# 013
MPN: 008401610
Rondella
Rondò. 22x15,5x0,5 rame
da £6,45
da £6,45
# 014
MPN: 001710912
TUBO
Compl. uscita acqua teste
da £130,86
da £130,86
# 015
MPN: 001710943
TUBO COOL
Gara del Tubo. testi/nourice/U
da £16,37
da £16,37
# 016
MPN: 001708588
TUBO
Manicotto acqua rad-pompa
da £92,83
da £92,83
# 017
MPN: 008830205
ANELLO DI MORSETTO
Fasc. reale 000/9 14/24
da £4,33
da £4,33
# 018
MPN: 001710911
TUBO
Tubo uscita testa D/racc.
da £9,15
da £9,15
# 019
MPN: 001711132
TUBO COOL
Entrata tubo pompa/U
da £712,64
da £712,64
# 020
MPN: 008607101
ANELLO DI TENUTA
Anello OR 174
da £0,54
da £0,54
# 021
MPN: 008578201
ANELLO DI BLOCCAGGIO
Seeger 82 I cusc. ruota
da £2,35
da £2,35
# 022
MPN: 001708589
TUBO COOL
Collettore Tubo. circ. acqua/U
da £30,45
da £30,45
# 023
MPN: 001711129
TUBO COOL
Gara del Tubo. testi/termost./U
da £1.124,92
da £1.124,92
# 024
MPN: 001711131
TUBO TERMOS
Collettore Tubo. termost./U
da £102,21
da £102,21
# 025
MPN: 008611705
ANELLO DI TENUTA
Paraolio SM 1732/7
da £11,56
da £11,56
# 026
MPN: 008611601
ANELLO DI TENUTA
Guam, Angus WPF 062
da £39,06
da £39,06
# 027
MPN: 001705854
Rondella
Rondò. ras. paraolio Urraco
da £129,45
da £129,45
# 028
MPN: 001705860
ROTORE
Girante pompa acqua/U
da £789,63
da £789,63
# 029
MPN: 001711130
TUBO
Tubo dal centro/pompa/U
da £424,39
da £424,39
# 030
MPN: 001706751
POMPA, ALBERO
Alberino com. pompa acqua
da £525,22
da £525,22
# 031
MPN: 001706754

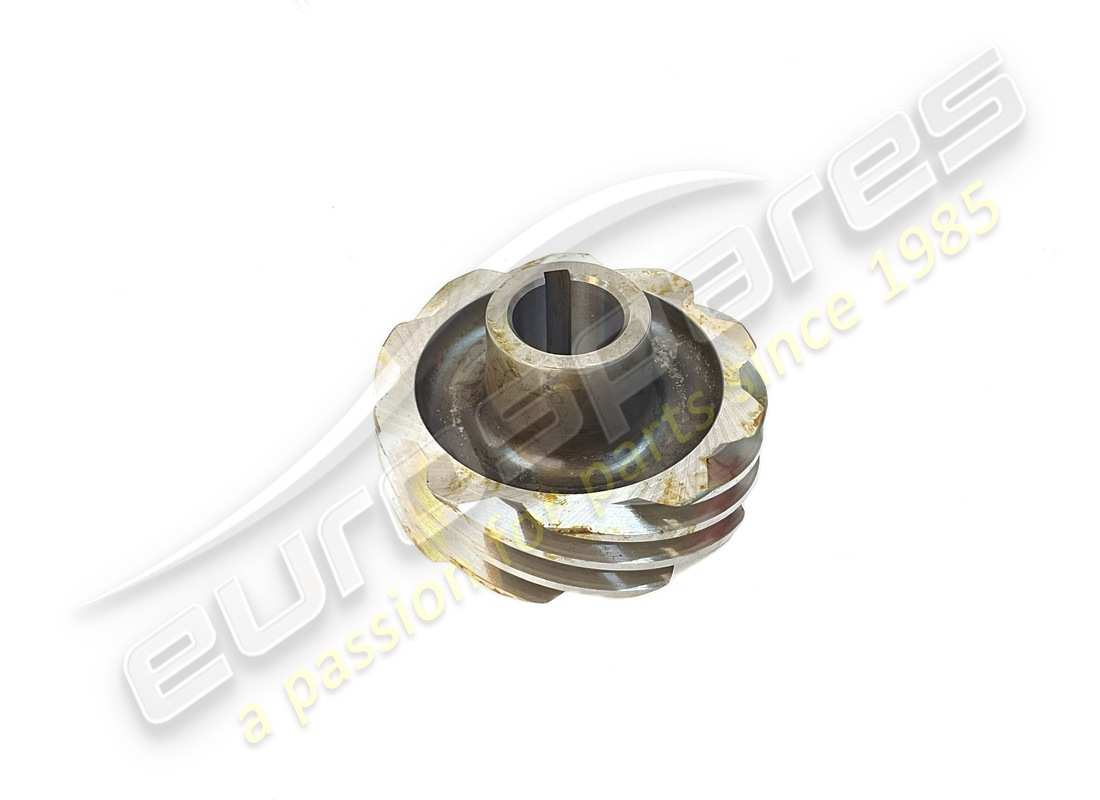

INGRANAGGIO DELLA POMPA
Ingr. pompa acqua/U
da £1.167,49
da £1.167,49
# 032
MPN: 008860402
Chiave
Linguetta 4x4x20 unica 92
da £1,79
da £1,79
# 033
MPN: 07M109381
ANELLO DI BLOCCAGGIO
Seeger 35!
da £1,12
da £1,12
Questa parte sostituisce il numero di parte 008573501 - e 1 altro. Fare clic per visualizzare i dettagli
# 034
MPN: 008501701
CUSCINETTO A SFERE
Cusc. Riv.-6003
da £19,74
da £19,74
# 035
MPN: 008860401
Chiave
Linguetta 4x4x12
da £18,10
da £18,10
# 036
MPN: 008581501
ANELLO DI BLOCCAGGIO
Seeger 17 E
da £0,54
da £0,54
# 037
MPN: 001704296
TAPPO SERBATOIO 1,0 BAR
da £89,40
da £89,40
# 038
MPN: 001708603
TUBO COOL
Tubo nourice/pompa acqua
da £30,49
da £30,49
# 039
MPN: 001711128
TUBO COOL
Tubo termost./entr. rad./U
da £37,88
da £37,88
# 040
MPN: 008834101
MORSETTO
Fascetta dal 0 41 al 0 46
da £2,49
da £2,49
# 041
MPN: 001719309
termostato
da £158,59
da £158,59
# 042
MPN: 008251701
DADO DI BLOCCAGGIO
Superamento
Superamento
# 043
MPN: 008574301
ANELLO DI BLOCCAGGIO
Seeger 40 I
da £1,69
da £1,69
# 044
MPN: 008611601
ANELLO DI TENUTA
Guam, Angus WPF 062
da £39,06
da £39,06
# 045
MPN: 008521701

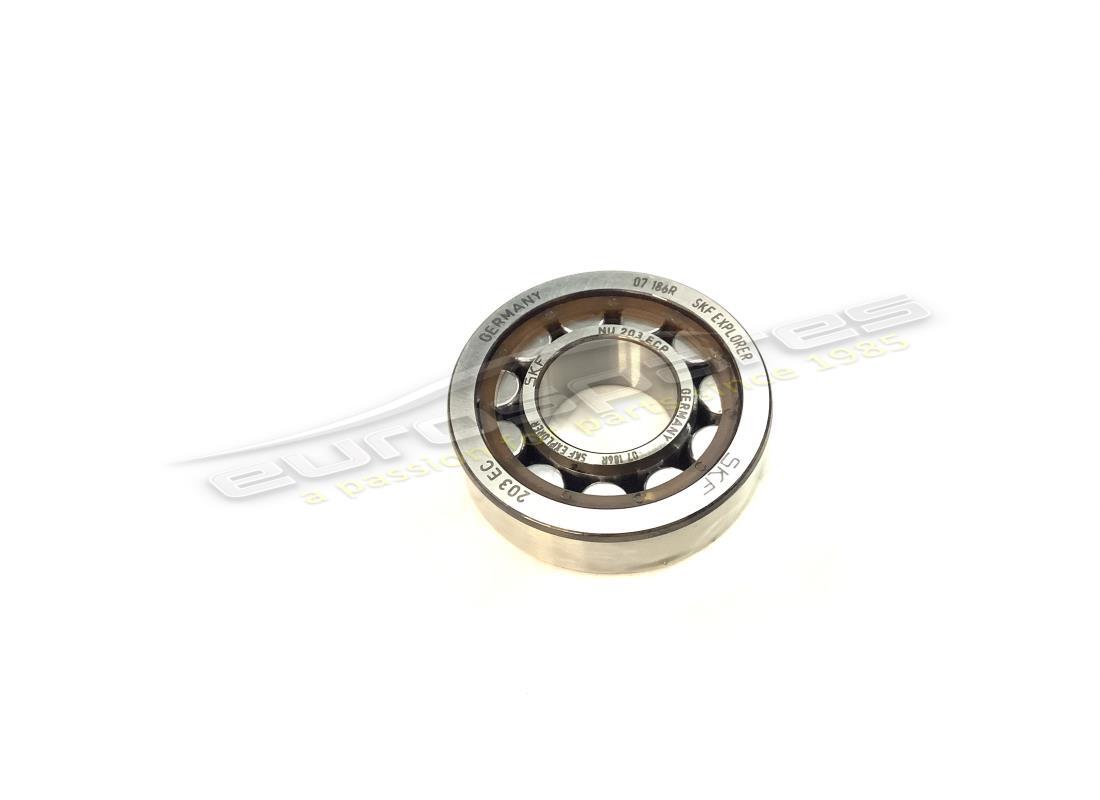

CUSCINETTO
Cusc. Riv.-NU 203
da £64,52
da £64,52
# 046
MPN: 008830205
ANELLO DI MORSETTO
Fasc. reale 000/9 14/24
da £4,33
da £4,33
# 047
MPN: 008200804
NOCE
DADO N/70/108M
da £0,75
da £0,75
# 048
MPN: WHT001942
Rondella
Rondò. D. 8,5x32x2,5
da £2,19
da £2,19
# 049
MPN: 001701592
DISTANZIATORE
Distan. com. radiatore
da £16,60
da £16,60
# 050
MPN: 001707688
SERBATOIO RAFFREDDAMENTO
Serbo, suppl. acqua compl./U
da £634,72
da £634,72
# 051
MPN: WHT001189
ANELLO DI GOMMA
da £3,94
da £3,94
Questa parte sostituisce il numero di parte 001707163
# 052
MPN: 001708596
TUBO
Cicatrice del tubo. nutrice/U
da £19,89
da £19,89
# 053
MPN: 008833502
MORSETTO
Fascetta dal 0 35 al 0 41
da £8,30
da £8,30
