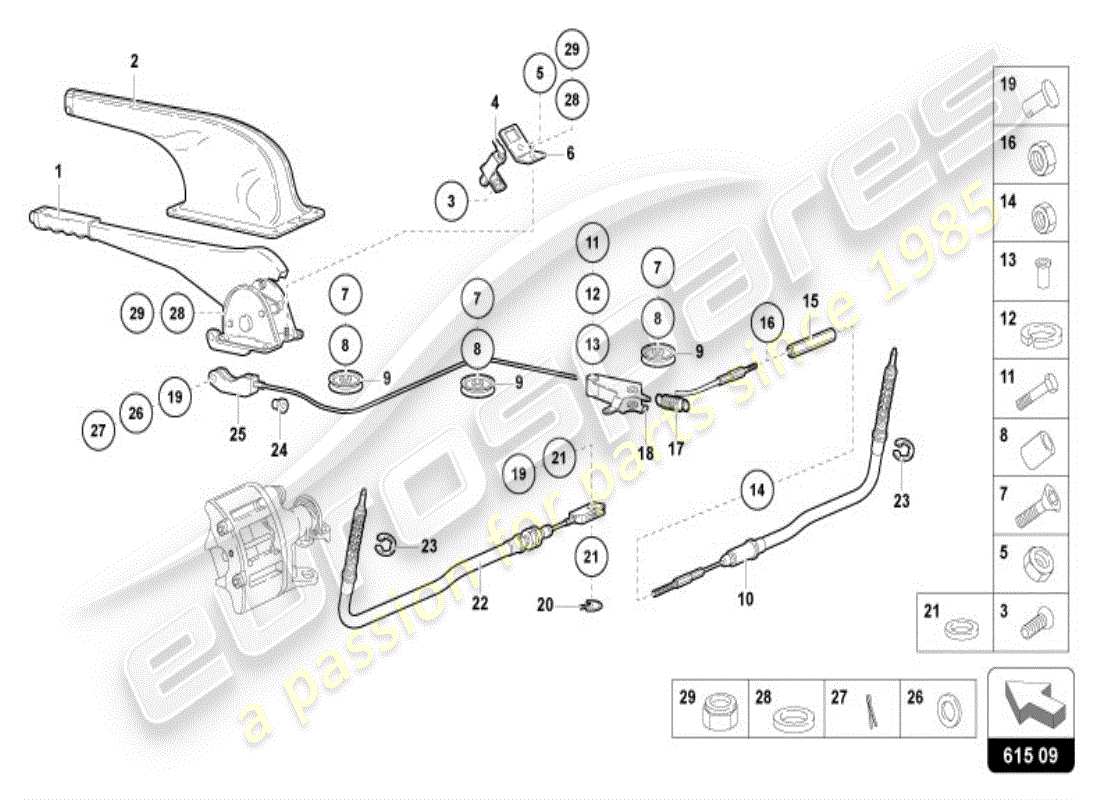

615.09.00 - Freno a mano
Lamborghini Diablo VT (1998) HANDBRAKE Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 0033000780
LEVA FRENO A MANO
Superamento
Superamento
# 002
MPN: 0078001360
COPERTURA
da £102,99
da £102,99
# 003
MPN: 008700404
VITE
da £0,54
da £0,54
# 004
MPN: 003336007
pulsante
da £18,36
da £18,36
# 005
MPN: 008200406
NOCE
da £0,54
da £0,54
# 006
MPN: 003335993
SUPPORTO
# 007
MPN: 008700851
VITE
da £0,55
da £0,55
# 008
MPN: 003330827
BOCCOLA
# 009
MPN: 003332512
PULEGGIA
Superamento
Superamento
# 010
MPN: 0033001133
TIRANTE
GIUSTO
da £138,16
da £138,16
# 011
MPN: 008101407
VITE
da £3,38
da £3,38
# 012
MPN: 008411404
Rondella
da £0,54
da £0,54
# 013
MPN: 003330828
DISTANZIATORE
# 014
MPN: 008200607
NOCE
da £8,14
da £8,14
# 015
MPN: 003304858
MANICOTTO DI REGOLAZIONE
(veicoli con specifiche EUROPA, USA)
# 016
MPN: 008200603
NOCE
da £0,54
da £0,54
# 017
MPN: 003330829
PRIMAVERA
Superamento
Superamento
# 018
MPN: 003333935
SUPPORTO
da £126,00
da £126,00
# 019
MPN: 003301307
SPILLO
Superamento
Superamento
# 020
MPN: 004207085
CLIP
da £53,50
da £53,50
# 020
MPN: 008820203
CLIP
# 021
MPN: 008400806
Rondella
Superamento
Superamento
# 022
MPN: 0033001131
TIRANTE
SINISTRA
da £179,57
da £179,57
# 023
MPN: 008581302
ANELLO DI FERMO
# 024
MPN: 003330880
BOCCOLA IN GOMMA
# 025
MPN: 0033001129
TIRANTE
(veicoli con specifiche EUROPA, USA)
da £242,83
da £242,83
# 026
MPN: 008400806
Rondella
Superamento
Superamento
# 027
MPN: 008820201
COPPIGLIA
da £4,16
da £4,16
# 028
MPN: 008400606
Rondella
Superamento
Superamento
# 029
MPN: 008200606
NOCE
Superamento
Superamento
