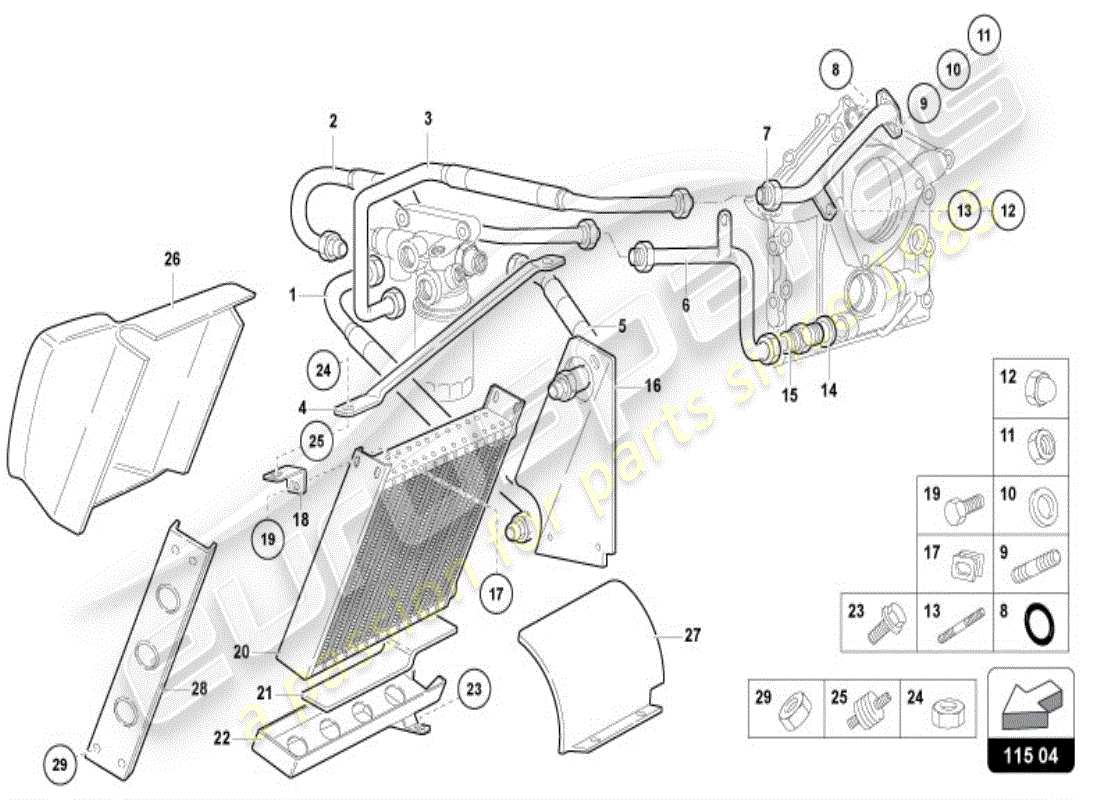

115.04.00 - Sistema dell'olio motore
Lamborghini Diablo VT (1997) ENGINE OIL SYSTEM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 001533285
FLETTERE. TUBO FLESSIBILE
da £677,53
da £677,53
# 002
MPN: 001535965
FLETTERE. TUBO FLESSIBILE
da £291,72
da £291,72
# 003
MPN: 001535966
FLETTERE. TUBO FLESSIBILE
da £154,83
da £154,83
# 004
-
ASTA
NON PER QUESTO MODELLO
# 005
MPN: 001533286
FLETTERE. TUBO FLESSIBILE
Superamento
Superamento
# 006
MPN: 001535964
TUBO
da £145,87
da £145,87
# 007
MPN: 001535967
TUBO
da £80,72
da £80,72
# 008
MPN: 008602802
FOCA
Superamento
Superamento
# 009
MPN: 008300828
PERNO
# 010
MPN: 008410820
Rondella
Superamento
Superamento
# 011
MPN: 008200801
NOCE
Superamento
Superamento
# 012
MPN: 008200816
NOCE
da £2,94
da £2,94
# 013
MPN: 008300905
PERNO
da £11,95
da £11,95
# 014
MPN: 008403006
Rondella
da £6,50
da £6,50
# 015
MPN: 001529610
CONNESSIONE
Superamento
Superamento
# 016
MPN: 004133295
SUPPORTO
da £77,00
da £77,00
# 017
MPN: 008220601
PIATTO
da £14,24
da £14,24
# 018
-
staffa
NON PER QUESTO MODELLO
# 019
-
VITE
NON PER QUESTO MODELLO
# 020
MPN: 001533283
RADIATORE OLIO
# 021
MPN: 001533325
PROFILO IN GOMMA
# 022
MPN: 004135987
SUPPORTO
da £74,23
da £74,23
# 023
MPN: 008700663
VITE
da £0,53
da £0,53
# 024
-
NOCE
NON PER QUESTO MODELLO
# 025
-
SILENTBLOC
NON PER QUESTO MODELLO
# 026
-
TRASPORTATORE
NON PER QUESTO MODELLO
# 027
-
TRASPORTATORE
NON PER QUESTO MODELLO
# 029
MPN: 004135992
staffa
da £38,43
da £38,43
# 029
MPN: 008200614
NOCE
Superamento
Superamento
