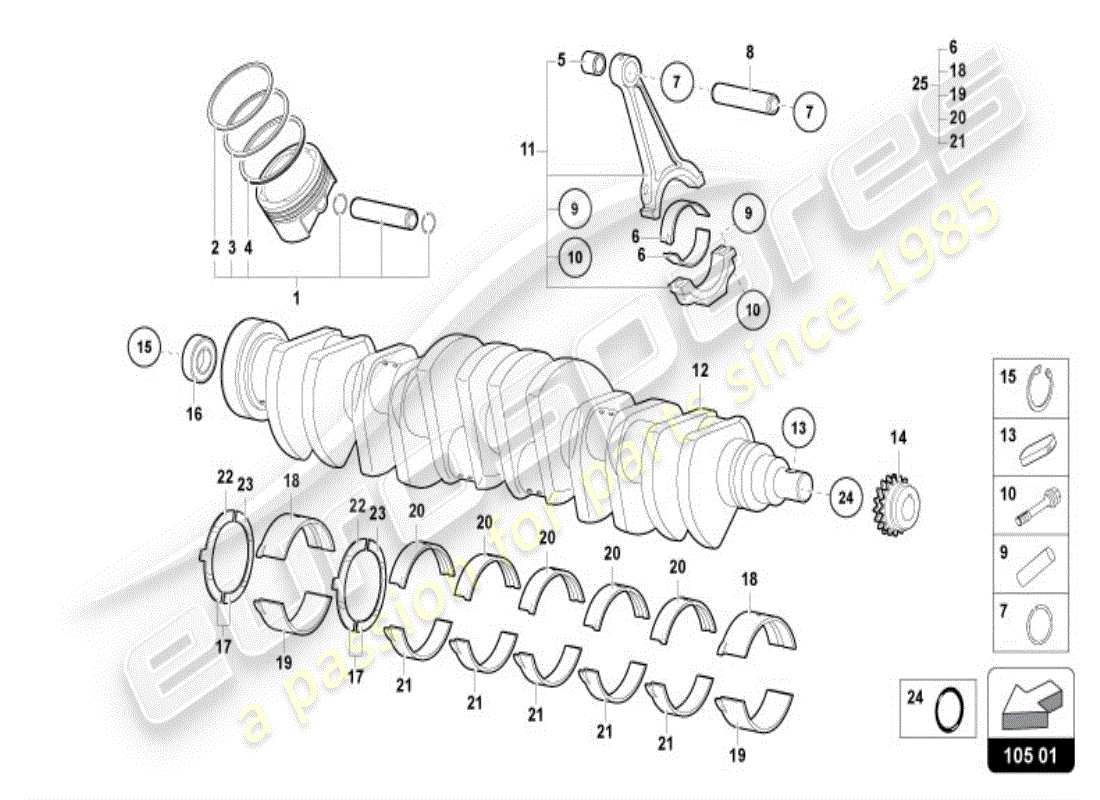

105.01.00 - ALBERO MOTORE CON CUSCINETTI
Lamborghini Diablo VT (1997) CRANKSHAFT WITH BEARINGS Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
001433968
PISTONE
DA 12467 - INTERCAMBIABILE
da
£872,53
da
£872,53
#
002
MPN:
001431826
ANELLO PISTONE
#
003
MPN:
001433747
ANELLO PISTONE
DA 12467 - COMPATIBILE SOLO CON 001433968
#
004
MPN:
001430432
ANELLO PISTONE
#
005
MPN:
001430768
BOCCOLA
da
£35,54
da
£35,54
#
006
MPN:
001434892
SEMICUSCINETTO
#
007
MPN:
001430537
SQUILLO
da
£0,74
da
£0,74
#
008
MPN:
001430536
SPINOTTO PISTONE
da
£240,37
da
£240,37
#
009
MPN:
008900308
TASSELLO
Superamento
Superamento
#
010
MPN:
001422563
CON. BULLONE ASTA
da
£46,92
da
£46,92
#
011
MPN:
001429577
COLLEGAMENTO
da
£458,81
da
£458,81
#
012
MPN:
423400200
LANCIA
Superamento
Superamento
#
013
MPN:
008860506
TASTO DI BLOCCO
#
014
-
INGRANAGGIO
NON PER QUESTO MODELLO
#
015
MPN:
008573501
SQUILLO
Superamento
Superamento
#
016
MPN:
008501501
CUSCINETTO
Superamento
Superamento
#
017
-
SEMICUSCINETTO
NON PER QUESTO MODELLO
#
018
MPN:
001427228
SEMICUSCINETTO
#
019
MPN:
001427231
SEMICUSCINETTO
#
020
MPN:
001427240
SEMICUSCINETTO
#
021
MPN:
001420926
SEMICUSCINETTO
#
022
MPN:
001434369
SEMICUSCINETTO
#
023
MPN:
001434370
SEMICUSCINETTO
#
024
MPN:
008602802
FOCA
Superamento
Superamento
#
025
-
SET DI CESPUGLI
NON PER QUESTO MODELLO
