040 - Sistema di frenaggio

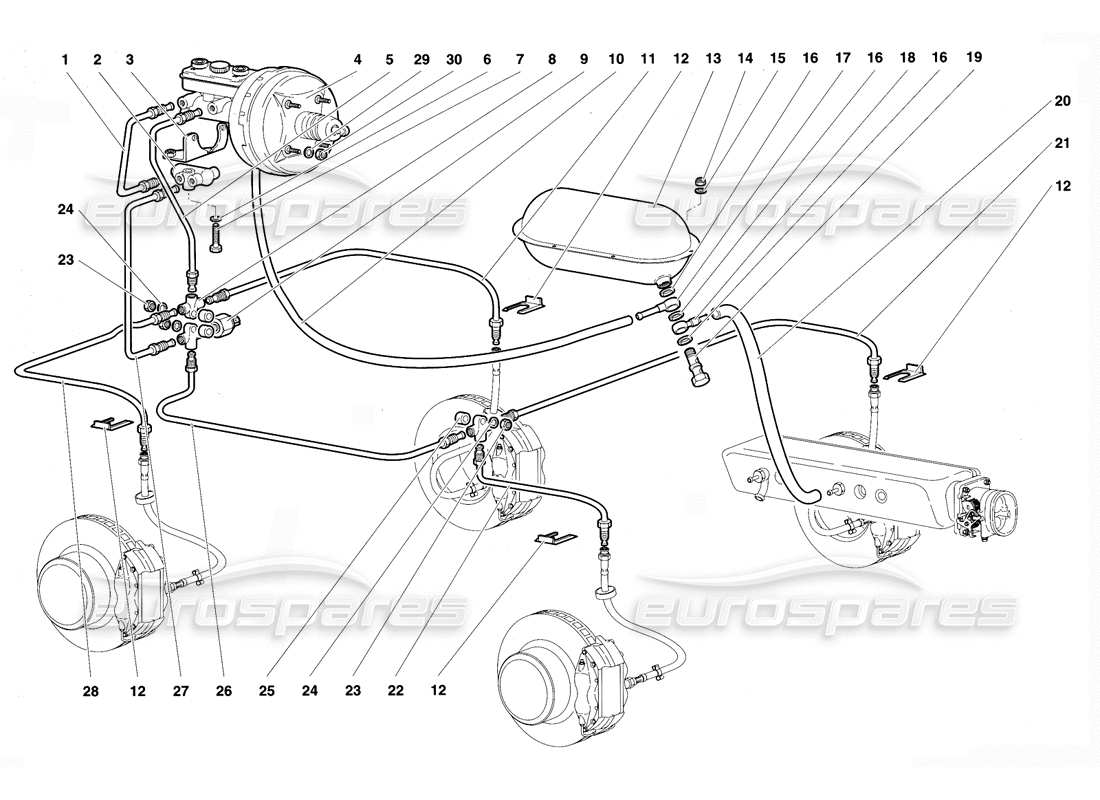

Lamborghini Diablo VT (1994) Brake System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 003231525
TUBO
TUBO
da £61,38
da £61,38
# 002
MPN: 003229833
COMPENSATORE FRENO
RIPARTITORE Dl PRESSIONE
da £262,50
da £262,50
# 003
MPN: 004232570
SUPPORTO
SUPPORTO
da £60,65
da £60,65
# 004
MPN: 004205398
POMPA FRENO
da £519,75
da £519,75
Questa parte sostituisce il numero di parte 004219271
# 004
MPN: 004224655
SERVOFRENO
Guida a sinistra e guida a destra
da £1.386,29
da £1.386,29
# 005
MPN: 003131522
TUBO
TUBO
da £101,35
da £101,35
# 006
MPN: 008410806
Rondella
RONDELLA
Superamento
Superamento
# 007
MPN: 008100810
VITE
VITA
# 008
MPN: 003208682
CONNESSIONE
RACCORDO
da £35,06
da £35,06
# 009
MPN: 003208693
INTERRUTTORE DI ARRESTO
INTERRUTTORE STOP
da £94,66
da £94,66
# 010
MPN: 003226068
TUBO
TUBO
da £118,85
da £118,85
# 011
MPN: 003133449
TUBO
TUBO
da £22,95
da £22,95
# 012
MPN: 003130840
PIATTO
PIASTRA
da £18,04
da £18,04
# 013
MPN: 003204974
SERBATOIO A VUOTO
SERBATOIO A DEPRESSIONI
da £1.637,50
da £1.637,50
# 014
MPN: N0211963
NOCE
DADO
da £0,52
da £0,52
# 015
MPN: WHT001187
Rondella
RONDELLA
da £0,56
da £0,56
Questa parte sostituisce il numero di parte 008400502
# 016
MPN: 003101513
Rondella
RONDELLA
da £0,97
da £0,97
# 017
MPN: 003230031
CONNESSIONE
RACCORDO
da £22,03
da £22,03
# 018
MPN: 003230030
VALVOLA
VALVOLA NON RITORNO
da £17,01
da £17,01
# 019
MPN: 003101486
VITE
VITEFORATA
da £20,49
da £20,49
# 020
MPN: 410611937
TUBO
TUBO
da £54,17
da £54,17
# 021
MPN: 003233451
TUBO
TUBO
da £49,41
da £49,41
# 022
MPN: 003233450
TUBO
TUBO
da £93,51
da £93,51
# 023
MPN: 008200606
NOCE
Superamento
Superamento
# 024
MPN: 008400606
Rondella
RONDELLA
Superamento
Superamento
# 025
MPN: 003130441
BOCCOLA
BOCCOLA
da £12,05
da £12,05
# 026
MPN: 003233558
TUBO
TUBO
da £82,22
da £82,22
# 027
MPN: 003231526
TUBO
TUBO
da £99,32
da £99,32
# 028
MPN: 003131523
TUBO
TUBO
da £67,49
da £67,49
# 029
MPN: 008400801
Rondella
RONDELLA
Superamento
Superamento
# 030
MPN: 008200804
NOCE
DADO
da £0,80
da £0,80
