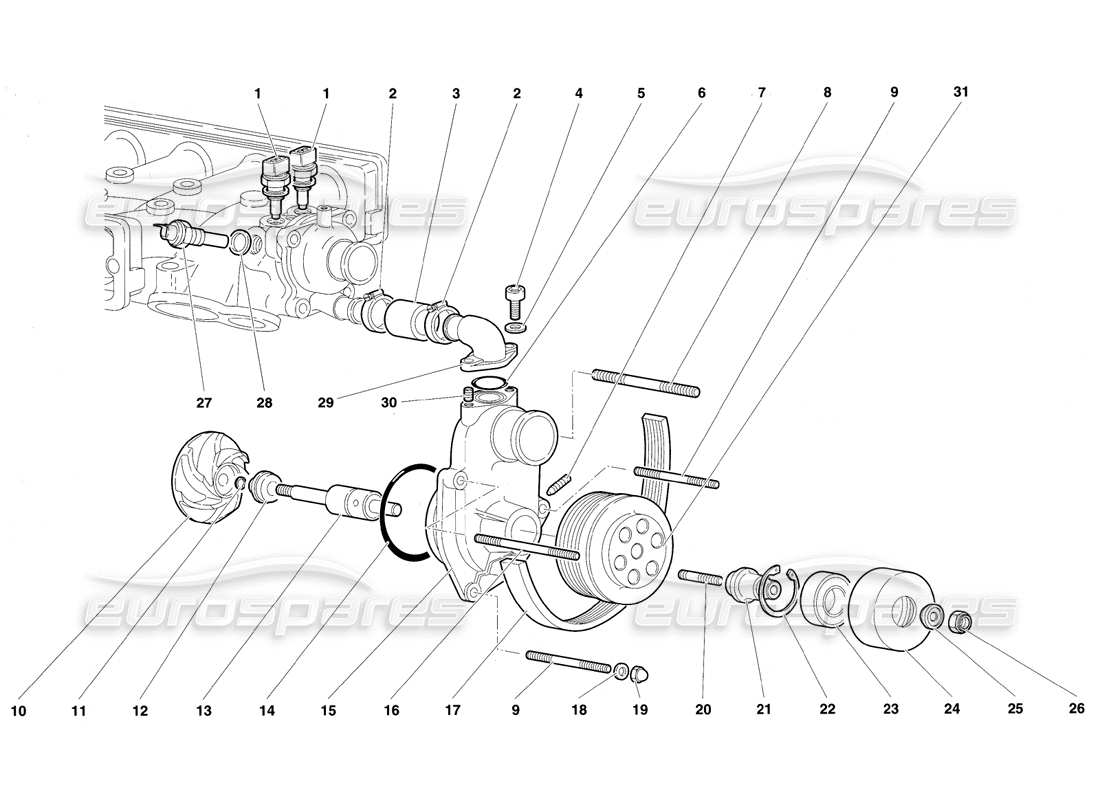

020 - Pompa dell'acqua
Lamborghini Diablo VT (1994) Water Pump Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 000
MPN: 0017002472
GRUPPO POMPA ACQUA (VERSIONE SERVOSTERZO)
da £1.936,81
da £1.936,81
# 001
MPN: 07L919501A
TEMPERARE. SENSORE
SENSORE TEMPERATURA ACQUA
da £116,28
da £116,28
Questa parte sostituisce il numero di parte 002024394 - e 1 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 008832604
CINGHIA
FASCETTA
da £2,27
da £2,27
# 003
MPN: 001732811
TUBO
TUBO
da £15,88
da £15,88
# 004
MPN: 008700617
VITE
VITA
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 008700670
# 005
MPN: 008410602
Rondella
RONDELLA
da £28,66
da £28,66
# 006
MPN: WHT003062
FOCA
ANELLO TENUTA
da £3,98
da £3,98
Questa parte sostituisce il numero di parte 008602802
# 007
MPN: 008700650
VITE
VITA
da £1,68
da £1,68
# 008
MPN: 008301034
PERNO
PRIGIONIERO
da £3,65
da £3,65
# 009
MPN: WHT003028
PERNO
PRIGIONIERO
da £12,54
da £12,54
# 010
MPN: 001733982
GIRANTE
GIRANTE
# 011
MPN: 001734239
SPESSO
SPESSORE Dl REGISTRO 1.0 MM
da £23,10
da £23,10
# 011
MPN: 001734240
SPESSO
SPESSORE Dl REGISTRO 1.2 MM
da £23,10
da £23,10
# 011
MPN: 001734241
SPESSO
SPESSORE Dl REGISTRO 1.4 MM
da £31,26
da £31,26
# 011
MPN: 001734242
SPESSO
SPESSORE Dl REGISTRO 1.6 MM
da £23,10
da £23,10
# 011
MPN: 001734243
SPESSO
SPESSORE Dl REGISTRO 1.8 MM
da £23,10
da £23,10
# 011
MPN: 001734244
SPESSO
SPESSORE Dl REGISTRO 2.0 MM
da £23,10
da £23,10
# 011
MPN: 001734245
SPESSO
SPESSORE Dl REGISTRO 2.2 MM
da £23,10
da £23,10
# 011
MPN: 001734246
SPESSO
SPESSORE Dl REGISTRO 2.4 MM
da £23,10
da £23,10
# 011
MPN: 001734247
SPESSO
SPESSORE Dl REGISTRO 2.6 MM
da £23,10
da £23,10
# 011
MPN: 001734248
SPESSO
SPESSORE Dl REGISTRO 2.8 MM
da £23,10
da £23,10
# 012
MPN: 001726539
FOCA
TENUTA FRONTALE
da £137,92
da £137,92
# 013
MPN: 001727739
ALBERO PICCOLO
ALBERINO
da £263,71
da £263,71
# 014
MPN: WHT003018
FOCA
ANELLO TENUTA
da £53,01
da £53,01
Questa parte sostituisce il numero di parte 008609907
# 015
MPN: 001732800
CASSA POMPA ACQUA
CORPO POMPA ACQUA
# 016
MPN: 008300833
PERNO
PRIGIONIERO
da £3,82
da £3,82
# 017
MPN: 001736517
CINGHIA DI TRASPORTO
CINGHIA POMPA ACQUA E ALTERNAT.
da £182,44
da £182,44
# 018
MPN: 008400806
Rondella
RONDELLA
da £0,53
da £0,53
# 019
MPN: 008200809
NOCE
DADO
Superamento
Superamento
# 020
MPN: 008301008
PERNO
PRIGIONIERO
da £6,67
da £6,67
# 021
MPN: 001232211
BOCCOLA
BUSSOLA
da £68,31
da £68,31
# 022
MPN: 008575201
ANELLO DI FERMO
ANELLO RITEGNO
da £0,79
da £0,79
# 023
MPN: 008502501
CUSCINETTO
CUSCINETTO
da £34,37
da £34,37
# 024
MPN: 001228675
BARELLA CINTURA
TENDICINGHIA
da £236,30
da £236,30
# 025
MPN: 001626949
Rondella
RONDELLA
da £20,11
da £20,11
# 026
MPN: 008201008
NOCE
DADO
da £0,57
da £0,57
# 027
MPN: 001724221
TERMOCOPPIA
TERMOCOPPIA
da £79,90
da £79,90
# 028
MPN: 008401408
Rondella
RONDELLA
da £1,29
da £1,29
# 029
MPN: 001732803
CONNESSIONE
RACCORDO
da £208,10
da £208,10
# 030
MPN: 008840601
ELIC-COIL
ELIC-COIL
da £1,67
da £1,67
# 031
MPN: 001733986
PULEGGIA
PULEGGIA
da £659,98
da £659,98
