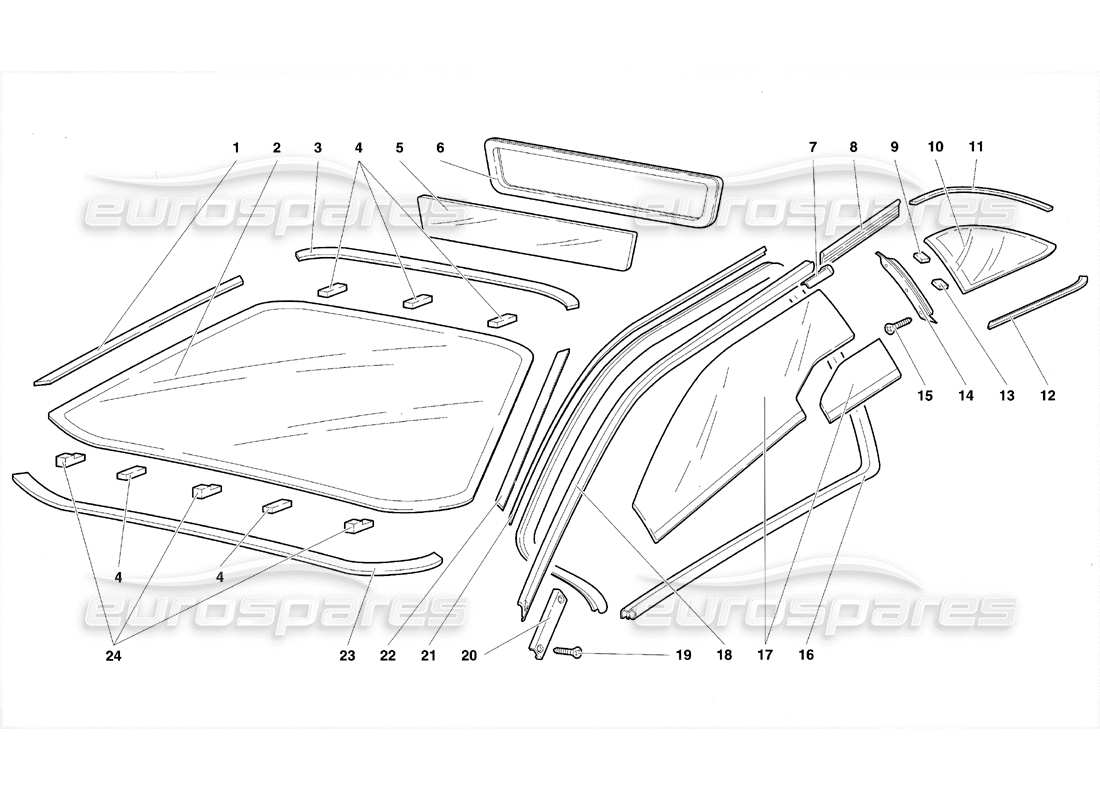

9415.01.00 - finestre
Lamborghini Diablo SE30 (1995) Windows Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 009415204
TELAIO LATERALE DESTRO
CORNICE LATERALE DX
da £258,65
da £258,65
# 002
MPN: 009415107
PARABREZZA
PARABREZZA
da £2.750,00
da £2.750,00
Questa parte sostituisce il numero di parte 009415100
# 003
MPN: 009415200
TELAIO SUPERIORE
CORNICE SUPERIORE
da £330,29
da £330,29
# 004
MPN: 410845235
DISTANZIATORE
da £27,52
da £27,52
# 005
MPN: 009418100
VETRO POSTERIORE
LUNOTTO
da £541,37
da £541,37
# 006
MPN: 009418103
GUARNIZIONE VETRO POSTERIORE
GUARNIZIONE LUNOTTO
da £385,07
da £385,07
Questa parte sostituisce il numero di parte 009418101
# 007
MPN: 009421719
PAD DESTRA
TASSELLO DX
da £5,43
da £5,43
# 007
MPN: 009421720
PAD SINISTRO
TASSELLO SX
da £5,43
da £5,43
# 008
MPN: 009421733
GUARNIZIONE
GUARNIZIONE
da £25,63
da £25,63
# 009
MPN: 400845633
DISTANZIATORE
DISTANZIALE
da £10,60
da £10,60
# 010
MPN: 0070004149
VETRO DESTRA
CRISTALLO LAT. DX FISSO
da £3.171,82
da £3.171,82
Questa parte sostituisce il numero di parte 009417100
# 010
MPN: 0070004150
VETRO SINISTRO
CRISTALLO LAT. SX FISSO
da £3.171,82
da £3.171,82
Questa parte sostituisce il numero di parte 009417101
# 011
MPN: 009417106
CORNICE DESTRA
CORNICE DX
da £448,46
da £448,46
# 011
MPN: 009417107
CORNICE SINISTRA
CORNICE SX
da £229,34
da £229,34
# 012
MPN: 009417102
CORNICE DESTRA
CORNICE DX
da £176,66
da £176,66
# 012
MPN: 009417103
CORNICE SINISTRA
CORNICE SX
da £133,11
da £133,11
# 013
MPN: 410845626
DISTANZIATORE
da £7,46
da £7,46
# 014
MPN: 009417104
CORNICE DESTRA
CORNICE DX
da £387,97
da £387,97
# 014
MPN: 009417105
CORNICE SINISTRA
CORNICE SX
da £290,28
da £290,28
# 015
MPN: WHT003065
VITE
VITA
da £0,88
da £0,88
# 016
MPN: 0072010205
GUARNIZIONE DX
da £455,08
da £455,08
# 016
MPN: 0072010206
GUARNIZIONE SX
GUARNIZIONE GIROPORTA
da £473,64
da £473,64
# 017
MPN: 009421423
VETRO LATERALE DESTRO
CRISTALLO LATERALE DX
da £1.044,75
da £1.044,75
# 017
MPN: 009421424
VETRO LATERALE SINISTRO (SOLO VETRO PICCOLO)
CRISTALLO LATERALE SX
da £5.354,43
da £5.354,43
# 017
MPN: 009421424/A
VETRO LATERALE SINISTRO
da £1.044,75
da £1.044,75
# 018
MPN: 0072001177
GUARNIZIONE
da £338,66
da £338,66
Questa parte sostituisce il numero di parte 009421703
# 019
MPN: 008700211
VITE
VITA
da £0,53
da £0,53
# 020
MPN: 009421718
PIATTO
PIASTRINA
da £21,27
da £21,27
# 021
MPN: 009421708
SUPPORTO GIUSTO
SUPPORTO DX
da £245,86
da £245,86
# 021
MPN: 009421709
SUPPORTO SINISTRO
SUPPORTO SX
da £233,53
da £233,53
# 022
MPN: 009415205
CORNICE SINISTRA
CORNICE LATERALE SX
da £327,51
da £327,51
# 023
MPN: 009415201
CORNICE INFERIORE
CORNICE INFERIORE
da £294,94
da £294,94
# 024
MPN: 009415101
DISTANZIATORE
DISTANZIALE
da £9,93
da £9,93
