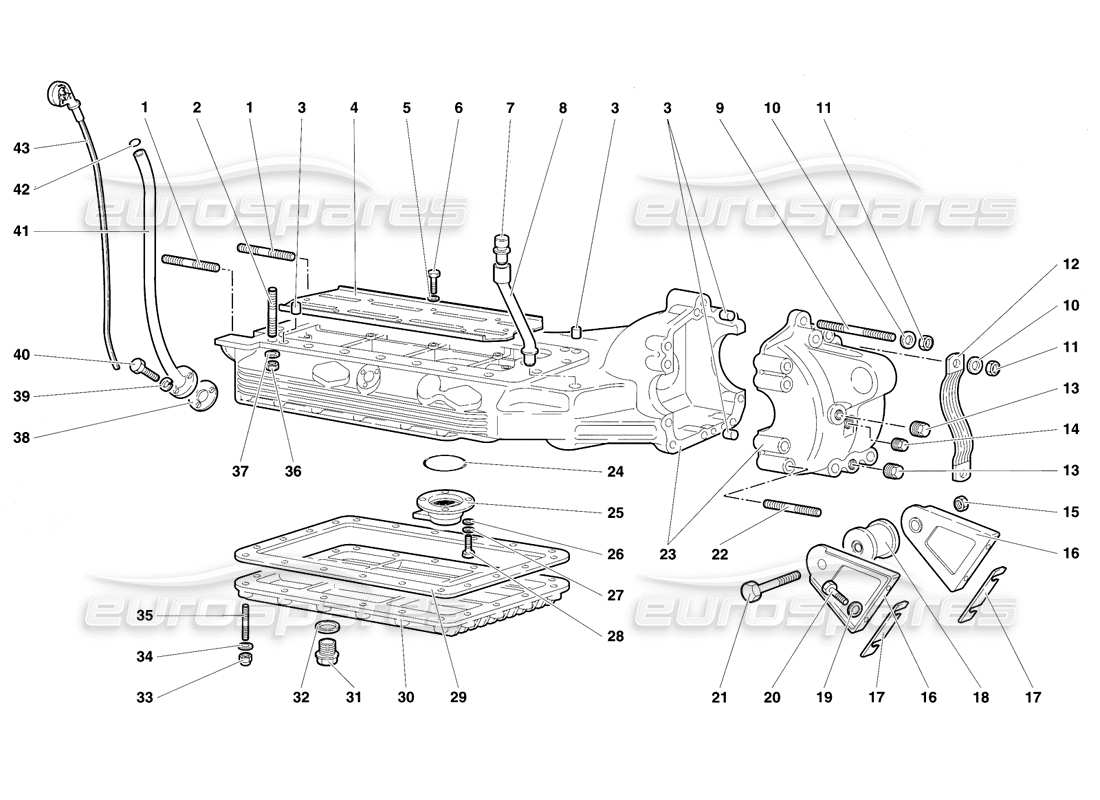

18.03.00 - COPPA DELL'OLIO
Lamborghini Diablo SE30 (1995) Oil Sump Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 008300808
PERNO
usa: WHT003027
Superamento
Superamento
# 002
MPN: 008300806
PERNO
PRIGIONIERO L=70mm
da £3,55
da £3,55
# 002
MPN: 008300897
PERNO
PRIGIONIERO L=106mm
da £9,49
da £9,49
# 002
MPN: WHT003031
PERNO
PRIGIONIERO L=28mm
da £6,06
da £6,06
Questa parte sostituisce il numero di parte 008300839
# 003
MPN: 008850806
TASSELLO
Grano
Superamento
Superamento
# 004
MPN: 001827775
PIATTO
PARATIA ANTISBATTIMENTO
da £54,46
da £54,46
# 005
MPN: 008410603
Rondella
RONDELLA
Superamento
Superamento
# 006
MPN: 008100604
VITE
VITA
da £1,65
da £1,65
# 007
MPN: 0B9507141
TUBO DI SFIATO
SFIATO VAPORI OLIO DIFFER
da £43,48
da £43,48
# 008
MPN: 002334402
TUBO
TUBO
da £173,80
da £173,80
# 009
MPN: 008301002
PERNO
PRIGIONIERO
da £21,05
da £21,05
# 010
MPN: WHT000768
Rondella
da £1,23
da £1,23
Questa parte sostituisce il numero di parte 008410806 - e 1 altro. Fare clic per visualizzare i dettagli
# 011
MPN: N10155210
NOCE
DADO
da £0,88
da £0,88
Questa parte sostituisce il numero di parte 008201001
# 012
MPN: 001604328
CAVO DI TERRA
CAVO MASSA
Superamento
Superamento
# 013
MPN: 086301141A
SPINA MAGNETICA
TAPPO MAGNETICO
da £23,38
da £23,38
Questa parte sostituisce il numero di parte TN-03165
# 014
MPN: 01S409965
TAPPO
TAPPO
da £110,34
da £110,34
Questa parte sostituisce il numero di parte 008931802
# 015
MPN: 008201416
NOCE
DADO
da £1,24
da £1,24
# 016
MPN: 004126765
staffa
Staffa
da £174,62
da £174,62
# 017
MPN: 004126766
SPESSO
SPESSORE Dl REGISTRO
# 018
MPN: 0B9501144
Supporto per supporto
da £149,80
da £149,80
Questa parte sostituisce il numero di parte 008921408 - e 1 altro. Fare clic per visualizzare i dettagli
# 019
MPN: 008410801
Rondella
RONDELLA
da £0,53
da £0,53
# 020
MPN: 008100803
VITE
VITA
Superamento
Superamento
# 021
MPN: 008101430
VITE
VITA
da £2,24
da £2,24
# 022
MPN: 008301033
PERNO
PRIGIONIERO
da £23,25
da £23,25
# 023
MPN: 453400100
COPPA DELL'OLIO
COPPA OLIO
Superamento
Superamento
# 024
MPN: WHT002222
FOCA
da £8,29
da £8,29
# 025
MPN: 001832017
FLANGIA
FLANGIA
da £208,41
da £208,41
# 026
MPN: 008400606
Rondella
RONDELLA
Superamento
Superamento
# 027
MPN: 008410603
Rondella
RONDELLA
Superamento
Superamento
# 028
MPN: 008100604
VITE
VITA
da £1,65
da £1,65
# 029
MPN: 001826521
GUARNIZIONE
GUARNIZIONE
da £79,21
da £79,21
# 030
MPN: 001831852
COPERTURA INFERIORE
COPERCHIO
da £346,10
da £346,10
# 031
MPN: 008932211
TAPPO DI SCARICO
TAPPO Dl SCARICO
da £16,09
da £16,09
Questa parte sostituisce il numero di parte 008932206
# 032
MPN: 008402202
Rondella
RONDELLA
da £2,73
da £2,73
# 033
MPN: 008200605
NOCE
DADO
da £1,90
da £1,90
# 034
MPN: 008410602
Rondella
RONDELLA
da £28,01
da £28,01
# 035
MPN: 008300615
PERNO
PRIGIONIERO
da £12,86
da £12,86
# 036
MPN: N01100845
NOCE
DADO
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 008200801 - e 2 altro. Fare clic per visualizzare i dettagli
# 037
MPN: WHT001514
Rondella
RONDELLA
da £15,69
da £15,69
Questa parte sostituisce il numero di parte 008410805
# 038
MPN: 001830006
GUARNIZIONE
GUARNIZIONE
da £5,21
da £5,21
# 039
MPN: 008410603
Rondella
RONDELLA
Superamento
Superamento
# 040
MPN: 008100617
VITE
VITA
da £3,71
da £3,71
# 041
MPN: 001831138
TUBO
TUBO PORTA ASTA
da £397,28
da £397,28
# 042
MPN: WHT003057
FOCA
ANELLO TENUTA
da £1,59
da £1,59
Questa parte sostituisce il codice articolo WHT003507 che abbiamo in magazzino
# 043
MPN: 001831041
ASTA LIVELLO OLIO
ASTA LIVELLO OLIO
da £216,32
da £216,32
