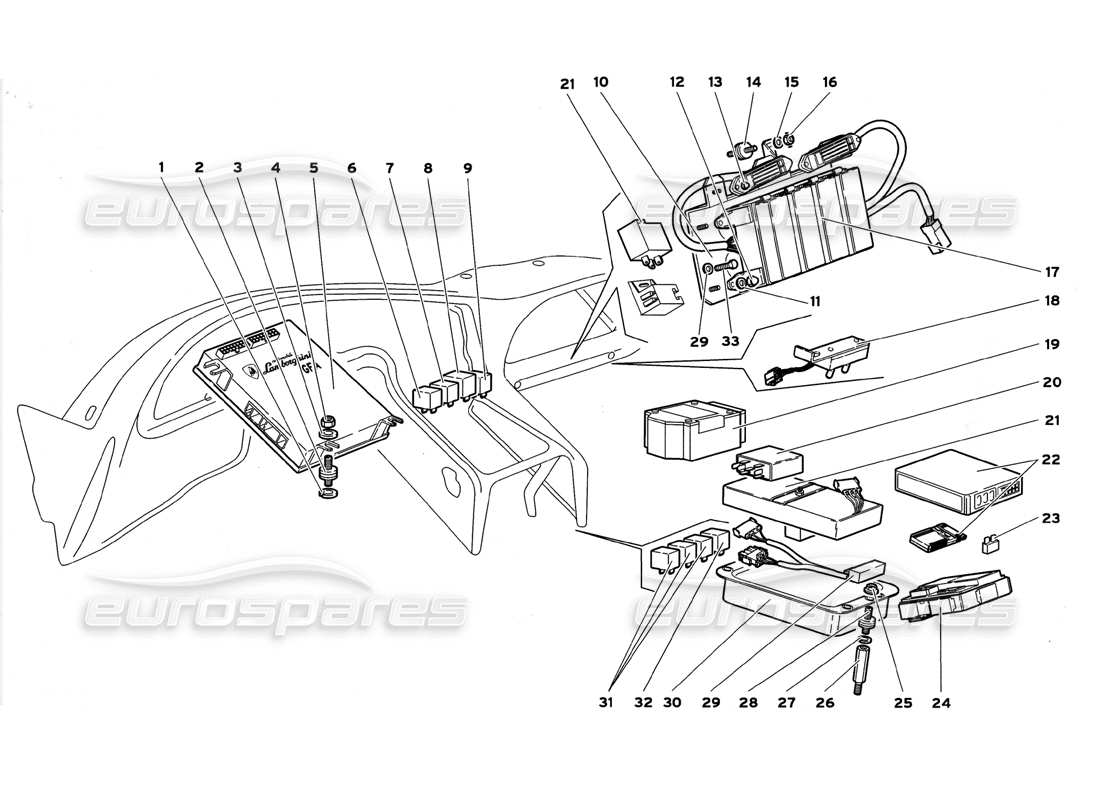

61.04.00 - Sistema elettrico
Lamborghini Diablo GT (1999) Electrical System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
008410611
Rondella
RONDELLA
da
£0,53
da
£0,53
#
002
MPN:
008920602
SUPPORTO ELASTICO
SUPPORTO ELASTICO
da
£9,05
da
£9,05
#
003
MPN:
WHT002961
Rondella
RONDELLA
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 008400607
#
004
MPN:
008200606
NOCE
DADO
Superamento
Superamento
#
005
MPN:
0020004362
GFA dell'ECU
CENTRALINA GFA
da
£4.739,19
da
£4.739,19
#
005
MPN:
0020005092
GFA dell'ECU
CENTRALINA GFA (AIR BAG OPT)
da
£4.739,19
da
£4.739,19
#
006
MPN:
006311155
RELÈ
RELE ALIMENT. RISCHIO
da
£36,99
da
£36,99
#
007
MPN:
006036297
RELÈ
RELE ALIMENT. + 15/30 PERICOLO
da
£25,68
da
£25,68
#
008
MPN:
006030676
RELÈ
RELE INTERMITTENZA
da
£101,19
da
£101,19
#
009
MPN:
006036296
RELÈ
RELE CLACSON
da
£13,56
da
£13,56
#
010
MPN:
0061003075
SUPPORTO
SUPPORTO
da
£128,62
da
£128,62
#
011
MPN:
008400620
Rondella
RONDELLA
Superamento
Superamento
#
012
MPN:
008200605
NOCE
DADO
da
£1,81
da
£1,81
#
013
MPN:
WHT002959
NOCE
DADO
da
£0,56
da
£0,56
#
014
MPN:
008920603
SUPPORTO ELASTICO
SUPPORTO ELASTICO
#
015
MPN:
WHT002961
Rondella
RONDELLA
da
£0,54
da
£0,54
Questa parte sostituisce il numero di parte 008400607
#
016
MPN:
008200606
NOCE
DADO
Superamento
Superamento
#
017
MPN:
0061002131
CASO
Solo per telaio n.: 12267 & 12271 & 12277 & 12294 & 12302 & 12309 & 12313 & 12317 & 12323 & 12325 & 12328 & { 11} & 12337 & 12339 & 12341 & 12345 & 12349 & 12365 - SCATOLA RELE/FUSIBILI
#
017
MPN:
0061006221
CASO
SCATOLA RELE/FUSIBILI
da
£695,60
da
£695,60
#
018
MPN:
006136981
KONI-INTERRUTTORE
INTERRUTTORE-KONI
da
£151,57
da
£151,57
#
019
MPN:
006037932
AIRBAG ECU
AIR BAG CENTRALINA (OPZ)
da
£462,80
da
£462,80
#
020
MPN:
005938137
ECU DI BLOCCAGGIO
CENTRO CHIUSURA CENTRO.
da
£440,75
da
£440,75
#
021
MPN:
0061006306
TIMER
TEMPORIZZATORE 15/30
da
£110,16
da
£110,16
#
022
MPN:
0061001923
CENTRALINA ANTIFURTO E TELECOMANDO
CENTRALINA ANTIFURTO ETELECOMANDO
da
£458,01
da
£458,01
#
023
MPN:
0061006302
SUPPORTO
SUPPORTO
#
024
MPN:
0060002330
ECU ALZACRISTALLI
CENTRALINA ALZAVETRO
da
£834,75
da
£834,75
#
025
MPN:
008200614
NOCE
DADO
Superamento
Superamento
#
026
MPN:
001128397
PERNO
COLONNETTA
da
£22,63
da
£22,63
#
027
MPN:
008410611
Rondella
RONDELLA
da
£0,53
da
£0,53
#
028
MPN:
008920602
SUPPORTO ELASTICO
SUPPORTO ELASTICO
da
£9,05
da
£9,05
#
029
MPN:
WHT001187
Rondella
RONDELLA
da
£0,58
da
£0,58
Questa parte sostituisce il numero di parte 008400502
#
030
MPN:
005134572
ECU KONI
CENTRALINA KONI
da
£2.163,00
da
£2.163,00
#
031
MPN:
006038007
RELÈ
REL
da
£7,86
da
£7,86
#
032
MPN:
006311155
RELÈ
REL
da
£36,99
da
£36,99
#
033
MPN:
008700544
VITE
VITA
da
£1,12
da
£1,12
