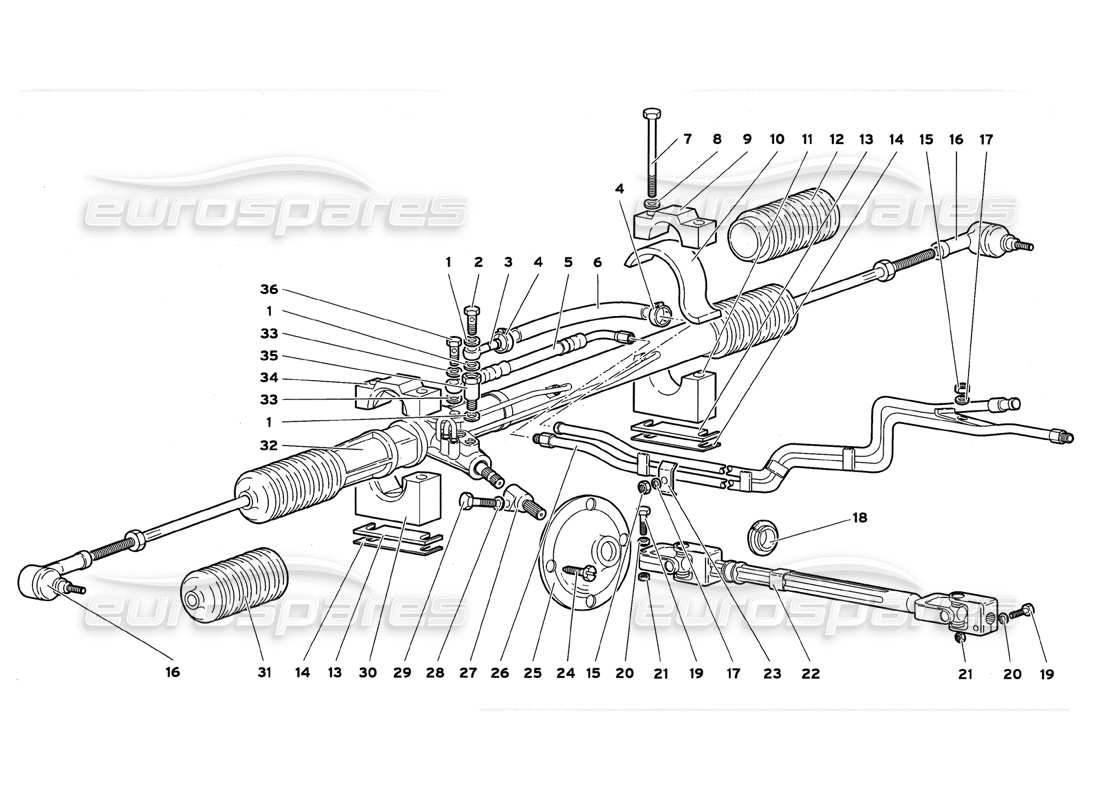

43.03.00 - Timone
Lamborghini Diablo GT (1999) Steering Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 008401621
Rondella
RONDELLA
Superamento
Superamento
# 002
MPN: 003101941
VITE
Vite forata
da £2,64
da £2,64
# 003
MPN: 004033471
CONNESSIONE
RACCORDO
# 004
MPN: 008831320
CINGHIA
FASCETTA
da £2,18
da £2,18
# 005
MPN: 004033464
TUBO
TUBO
da £297,44
da £297,44
# 006
MPN: 004033459
TUBO
TUBO
da £16,88
da £16,88
# 007
MPN: 008101076
VITE
VITA
da £1,93
da £1,93
# 008
MPN: 008401007
Rondella
RONDELLA
da £0,53
da £0,53
# 009
MPN: 410422761A
FERMO
CAVALLOTTO
da £205,91
da £205,91
# 010
MPN: 004331587
TAMPONE FLESSIBILE
SPESSORE IN COMMA
Superamento
Superamento
# 011
MPN: 004333655
SUPPORTO
SUPPORTO
da £215,73
da £215,73
# 012
MPN: 410419831
STIVALE
Cuffia
da £777,32
da £777,32
Questa parte sostituisce il numero di parte 004335023
# 013
MPN: 004333658
SPESSO
SPESSORE Dl REGISTRO 1 MM
da £5,94
da £5,94
# 014
MPN: 004333657
SPESSO
SPESSORE Dl REGISTRO 0,5 MM
da £9,21
da £9,21
# 015
MPN: N0211963
NOCE
DADO
da £0,52
da £0,52
# 016
MPN: 400419811A
TESTA DI ACCOPPIAMENTO
TESTA GIUNTO SFERICO
da £832,66
da £832,66
Questa parte sostituisce il numero di parte 004334555
# 017
MPN: WHT001187
Rondella
RONDELLA
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 008400502
# 018
MPN: 0043002396
BOCCOLA
BOCCOLA
da £62,18
da £62,18
# 019
MPN: 008700843
VITE
VITA
da £2,55
da £2,55
# 020
MPN: 008410823
Rondella
RONDELLA
da £0,53
da £0,53
# 021
MPN: 008200809
NOCE
DADO
Superamento
Superamento
# 022
MPN: 0043002198
ALBERO SNODATO
ALBERO SNODATO
Superamento
Superamento
# 023
MPN: 004033480
PIATTO
PIASTRINA
# 024
MPN: 008700673
VITE
VITA
da £6,62
da £6,62
# 025
MPN: 410422326
GUARNIZIONE
GUARNIZIONE
da £140,51
da £140,51
# 026
MPN: 004038062
TUBO
TUBO
da £257,03
da £257,03
# 027
MPN: 004332458
CONNESSIONE
CONNESSIONE
da £220,55
da £220,55
# 028
MPN: 008410820
Rondella
RONDELLA
Superamento
Superamento
# 029
MPN: 008100831
VITE
VITA
da £0,54
da £0,54
# 030
MPN: 004333656
SUPPORTO
SUPPORTO
Superamento
Superamento
# 031
MPN: 410419831
STIVALE
Cuffia
da £777,32
da £777,32
Questa parte sostituisce il numero di parte 004335023
# 032
MPN: 0043004143
SERVOSTERZO
CREMAGLIERA SERVO ASSISTITA
da £1.268,54
da £1.268,54
# 033
MPN: 008401408
Rondella
RONDELLA
da £1,29
da £1,29
# 034
MPN: 410422874
FERMO
CAVALLOTTO
da £468,64
da £468,64
# 035
MPN: 004033458
CONNESSIONE
RACCORDO
# 036
MPN: 005124347
CONNESSIONE
RACCORDO
Superamento
Superamento
