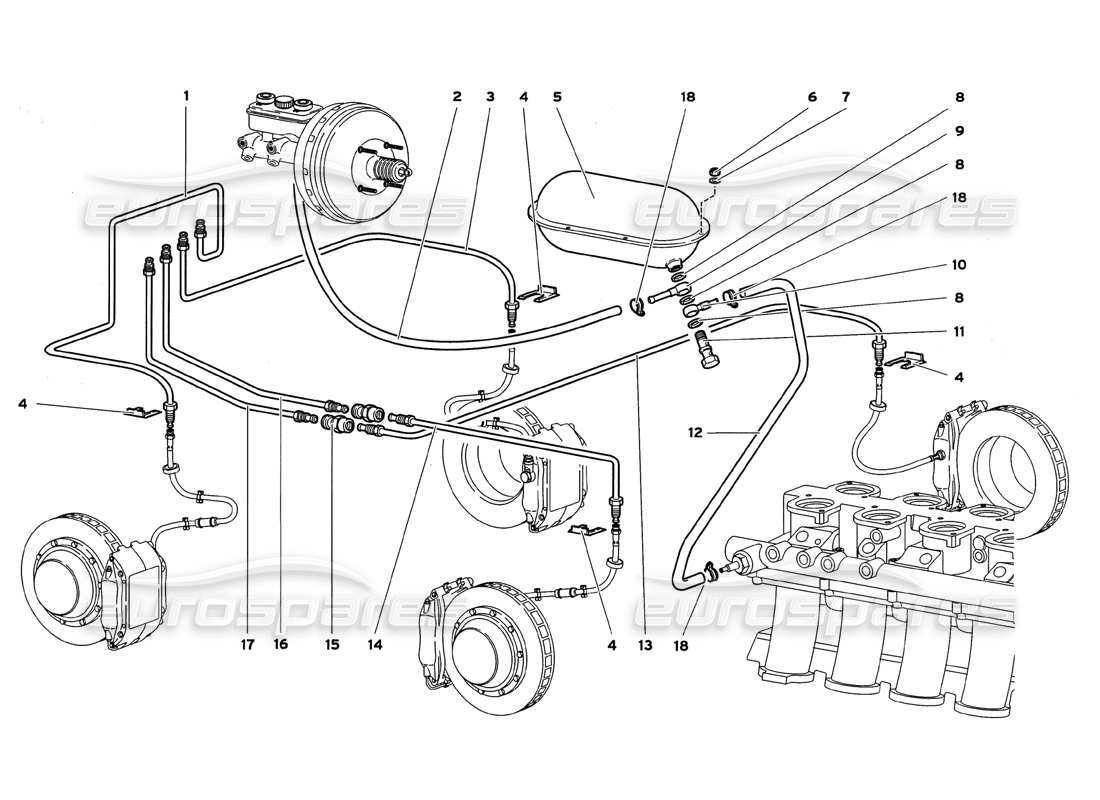

3132.01.00 - Sistema di frenaggio
Lamborghini Diablo GT (1999) Brake System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 0031001095
TUBO
TUBO
da £18,29
da £18,29
# 002
MPN: 003226068
FLETTERE. TUBO FLESSIBILE
TUBO FLESSIBILE
da £119,64
da £119,64
# 003
MPN: 0031001092
TUBO
TUBO
da £80,76
da £80,76
# 004
MPN: 003130840
PIATTO
PIASTRINA
da £16,59
da £16,59
# 005
MPN: 003204974
SERBATOIO A VUOTO
SERBATOIO A DEPRES.
da £1.505,58
da £1.505,58
# 006
MPN: N0211963
NOCE
DADO
da £0,56
da £0,56
# 007
MPN: WHT001187
Rondella
RONDELLA
da £0,56
da £0,56
Questa parte sostituisce il numero di parte 008400502
# 008
MPN: 003101513
Rondella
RONDELLA
da £0,97
da £0,97
# 009
MPN: 003230031
CONNESSIONE
RACCORDO
da £22,15
da £22,15
# 010
MPN: 003230030
VALVOLA
VALVOLA Dl NON RITORNO
da £17,17
da £17,17
# 011
MPN: 003101486
VITE
Vite forata
da £20,63
da £20,63
# 012
MPN: 0032006488
FLETTERE. TUBO FLESSIBILE
TUBO FLESSIBILE
da £28,17
da £28,17
# 013
MPN: 0032001099
TUBO
TUBO
da £165,13
da £165,13
# 014
MPN: 0032001103
TUBO
TUBO
da £121,48
da £121,48
# 015
MPN: 0032001595
CONNESSIONE
RACCORDO
# 016
MPN: 0032001102
TUBO
TUBO
da £149,72
da £149,72
# 017
MPN: 0032001098
TUBO
TUBO
# 018
MPN: 008831117
CINGHIA
FASCETTA
Superamento
Superamento
