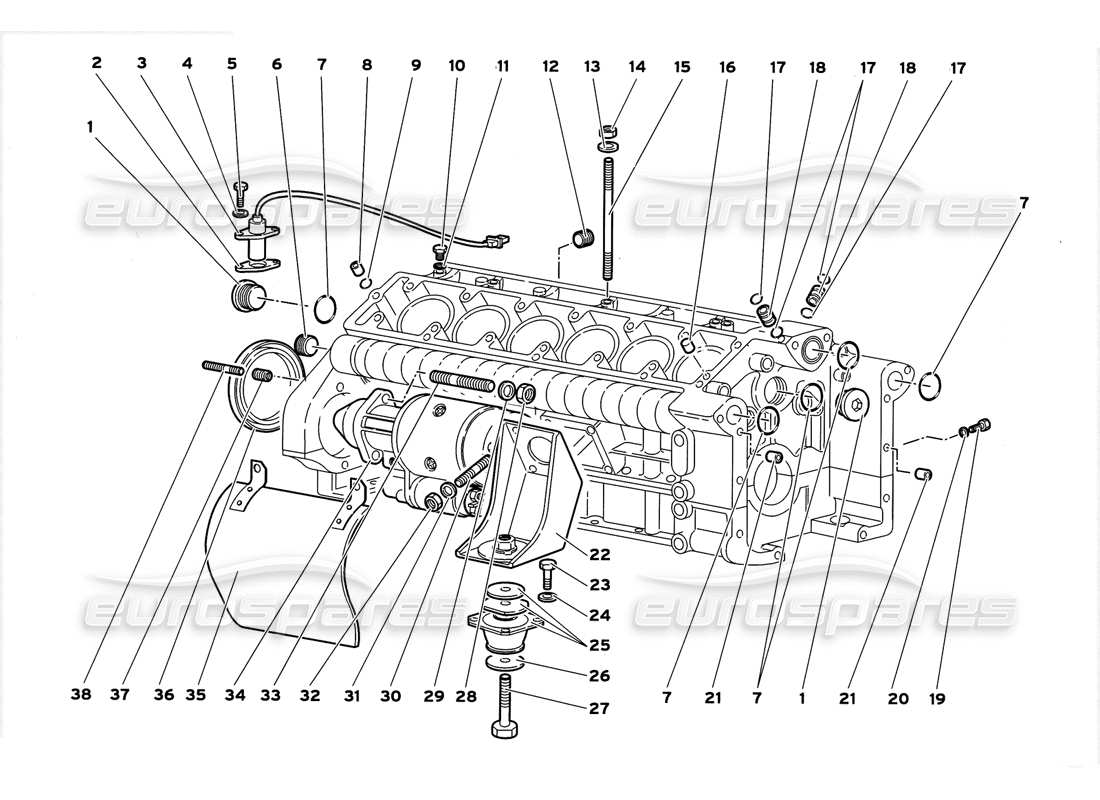

18.01.00 - BASAMENTO
Lamborghini Diablo GT (1999) Crankcase Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 00
MPN: 07M905381
SENSORE DI TEMPORIZZAZIONE
(sostituisce: 001625411)
da £401,22
da £401,22
Questa parte sostituisce il numero di parte 001628403
# 001
MPN: 001830023
TAPPO
TAPPO
Superamento
Superamento
# 002
MPN: 001628602
SPESSO
SPESSORE Dl REGISTRO 0,4 MM
Superamento
Superamento
# 002
MPN: 07M103899
SPESSO
SPESSORE Dl REGISTRO 0,2 MM
da £3,35
da £3,35
# 003
MPN: 07M905381
SENSORE DI TEMPORIZZAZIONE
da £401,22
da £401,22
Questa parte sostituisce il numero di parte 001628403
# 004
MPN: 008410502
Rondella
RONDELLA
Superamento
Superamento
# 005
MPN: N01020717
VITE
VITA
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 008100504
# 006
MPN: 008933503
TAPPO
TAPPO
# 007
MPN: 008603503
FOCA
ANELLO TENUTA
da £2,64
da £2,64
Questa parte sostituisce il numero di parte 008603501
# 008
MPN: 001832161
TASSELLO
MILLE DOLLARI
da £247,46
da £247,46
# 009
MPN: 008601106
FOCA
(Incluso anche nel kit guarnizioni motore) ANELLO TENUTA
# 010
MPN: 008101402
TAPPO
TAPPO
da £18,54
da £18,54
# 011
MPN: 008401425
Rondella
(Incluso anche nel kit guarnizioni motore) RONDELLA
Superamento
Superamento
# 012
MPN: 008931209
TAPPO
TAPPO
# 013
MPN: N90179103
Rondella
RONDELLA
da £1,09
da £1,09
Questa parte sostituisce il numero di parte 008400801
# 014
MPN: 008200809
NOCE
DADO
Superamento
Superamento
# 015
MPN: 008300891
PERNO
PRIGIONIERO
da £9,63
da £9,63
# 016
MPN: 008850821
TASSELLO
MILLE DOLLARI
# 017
MPN: 008600705
FOCA
(Incluso anche nel kit guarnizioni motore) ANELLO TENUTA
# 018
MPN: 001833995
TASSELLO
MILLE DOLLARI
da £19,94
da £19,94
# 019
MPN: 008100620
BULLONE
VITA
da £3,78
da £3,78
# 020
MPN: WHT003041
Rondella
(Incluso anche nel kit guarnizioni motore e kit guarnizioni coperchio) RONDELLA
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 008400609 - e 1 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 008851304
TASSELLO
MILLE DOLLARI
da £40,36
da £40,36
# 022
MPN: 001835941
SUPPORTO
SUPPORTO
da £199,48
da £199,48
# 023
MPN: 008101031
VITE
VITA
Superamento
Superamento
# 024
MPN: 008411014
Rondella
RONDELLA
da £0,51
da £0,51
# 025
MPN: 400199703A
SUPPORTO FLESSIBILE
SUPPORTO ELASTICO
da £261,82
da £261,82
Questa parte sostituisce il numero di parte 400199703
# 026
MPN: 001831606
Rondella
RONDELLA
Superamento
Superamento
# 027
MPN: 004131471
VITE
VITA
da £21,58
da £21,58
# 028
MPN: 001832869
NOCE
DADO
# 029
MPN: 008411213
Rondella
RONDELLA
da £1,41
da £1,41
# 030
MPN: 008300814
PERNO
PRIGIONIERO
da £4,25
da £4,25
# 031
MPN: 008410806
Rondella
RONDELLA
Superamento
Superamento
# 032
MPN: N01100845
NOCE
DADO
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 008200801 - e 2 altro. Fare clic per visualizzare i dettagli
# 033
MPN: 008301249
PERNO
PRIGIONIERO
da £9,79
da £9,79
# 034
MPN: 07M911023
Motorino di avviamento
da £4.024,87
da £4.024,87
# 035
MPN: 001635959
SCUDO
PROTEZIONE
da £413,10
da £413,10
# 036
MPN: 07M103089
FOCA
da £137,73
da £137,73
# 037
MPN: 008210873
BOCCOLA
BOCCOLA
# 038
MPN: WHT003028
PERNO
PRIGIONIERO
da £12,81
da £12,81
