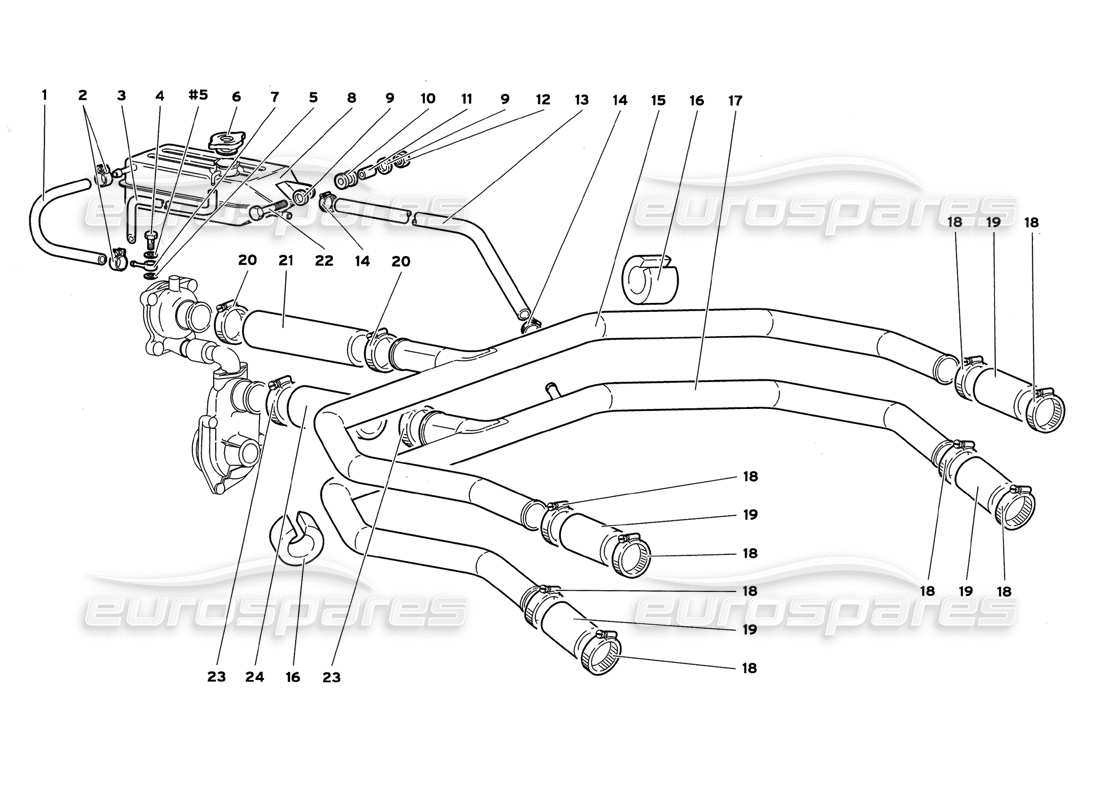

17.02.00 - Sistema di raffreddamento ad acqua
Lamborghini Diablo GT (1999) Water Cooling System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 001735264
TUBO
TUBO
da £10,49
da £10,49
# 002
MPN: 008830817
CINGHIA
FASCETTA
Superamento
Superamento
# 003
MPN: 001731993
TUBO
TUBO
da £8,42
da £8,42
# 004
MPN: WHT000524
VITE DI SFIATO
da £8,23
da £8,23
Questa parte sostituisce il numero di parte 001733423 - e 1 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 008400818
Rondella
(Incluso anche nel kit guarnizioni motore e kit guarnizioni coperchio) RONDELLA
Superamento
Superamento
# 006
MPN: 001734185
TAPPO SERBATOIO
TAPPO SERBATOIO
da £78,17
da £78,17
# 007
MPN: 001733714
CONNESSIONE
RACCORDO
da £17,54
da £17,54
# 008
MPN: 001733712
CON SERBATOIO
SERBATOIO
da £551,78
da £551,78
# 009
MPN: WHT002961
Rondella
RONDELLA
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 008400607
# 010
MPN: 008610903
BOCCOLA IN GOMMA
BOCCOLA COMMA
da £9,91
da £9,91
# 011
MPN: 008800602
BOCCOLA
BOCCOLA
da £20,28
da £20,28
# 012
MPN: 008200606
NOCE
DADO
Superamento
Superamento
# 013
MPN: 001737088
TUBO
TUBO
da £47,76
da £47,76
# 014
MPN: 008831524
CINGHIA
FASCETTA
# 015
MPN: 001735106
TUBO
TUBO
da £167,91
da £167,91
# 016
MPN: 07L121199
SCUDO
PROTEZIONE
da £12,11
da £12,11
Questa parte sostituisce il numero di parte 001732057
# 017
MPN: 0017001314
TUBO
TUBO
da £99,75
da £99,75
# 018
MPN: 008833001
CINGHIA
FASCETTA
Superamento
Superamento
# 019
MPN: 07M121074
TUBO
TUBO
da £20,28
da £20,28
# 020
MPN: 008833802
CINGHIA
FASCETTA
Superamento
Superamento
# 021
MPN: 001732812
TUBO
TUBO
da £69,79
da £69,79
# 022
MPN: 008100623
VITE
VITA
Superamento
Superamento
# 023
MPN: 008834501
CINGHIA
FASCETTA
Superamento
Superamento
# 024
MPN: 07M121057
TUBO
da £46,88
da £46,88
