62.01.00 - Sistema di alimentazione carburante

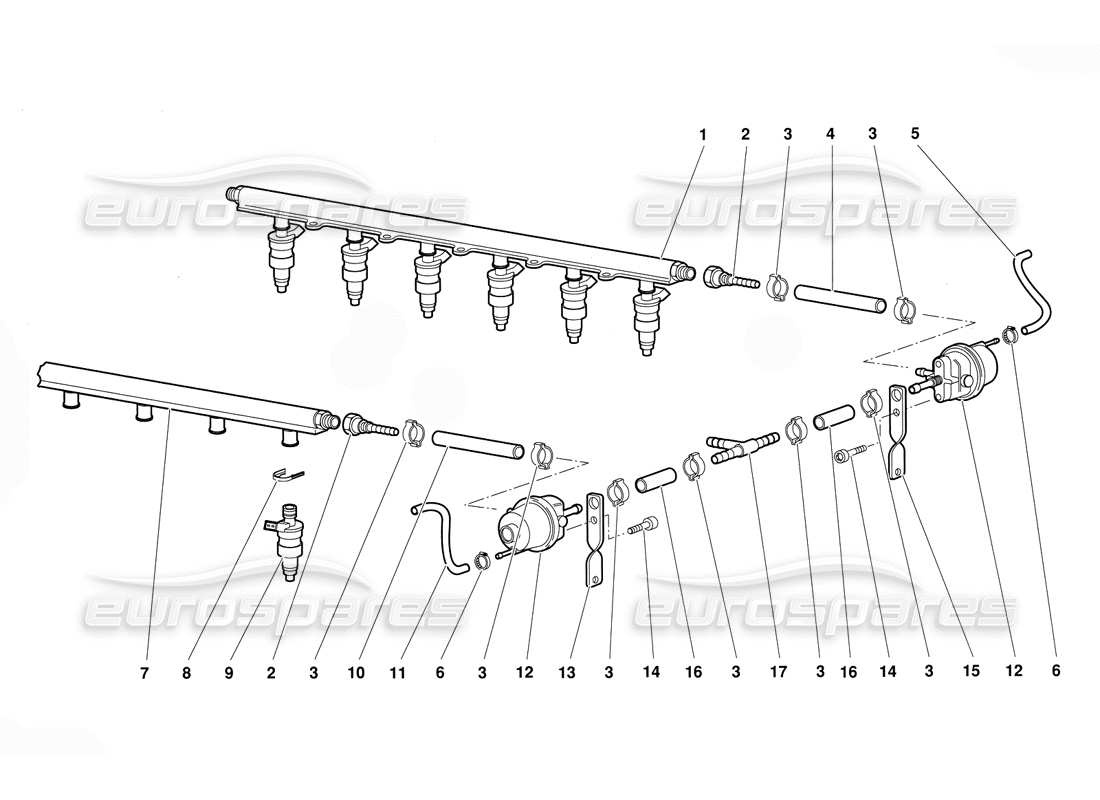

Lamborghini Diablo (1991) Fuel System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 002027643
GRUPPO INIETTORE
ASSIEME TUBAZIONE INTIETTORI
da £2.863,53
da £2.863,53
Questa parte sostituisce il numero di parte 002026178
# 002
MPN: 006227630
CONNESSIONE
RACCORDO
da £8,63
da £8,63
# 003
MPN: 008830902
CINGHIA
FASCETTA
da £3,27
da £3,27
# 004
MPN: 002030229
TUBO
TUBO
da £121,48
da £121,48
# 005
MPN: 001330451
TUBO
TUBO
da £37,39
da £37,39
# 006
MPN: 008830128
CINGHIA
FASCETTA
Superamento
Superamento
# 007
MPN: 002026178
TUBO RIGIDO
TUBAZIONE RIGIDA
Superamento
Superamento
# 008
MPN: 002027642
CLIP
MOLLETTA
# 009
MPN: 002024396
INIETTORE
INIETTORE
da £222,83
da £222,83
# 010
MPN: 002030231
TUBO
TUBO
# 011
MPN: 001330452
TUBO
TUBO
# 012
MPN: 002027648
REGOLATORE PRESSIONE
REGOLATORE PRESSIONE
da £295,28
da £295,28
# 013
MPN: 002030227
SUPPORTO
SUPPORTO
da £27,32
da £27,32
# 014
MPN: 008700643
VITE
VITA
da £0,53
da £0,53
# 015
MPN: 002030228
SUPPORTO
SUPPORTO
da £27,32
da £27,32
# 016
MPN: 002030233
TUBO
TUBO
da £226,71
da £226,71
# 017
MPN: 002032279
CONNESSIONE
RACCONTO ALLA VIE
da £32,73
da £32,73
