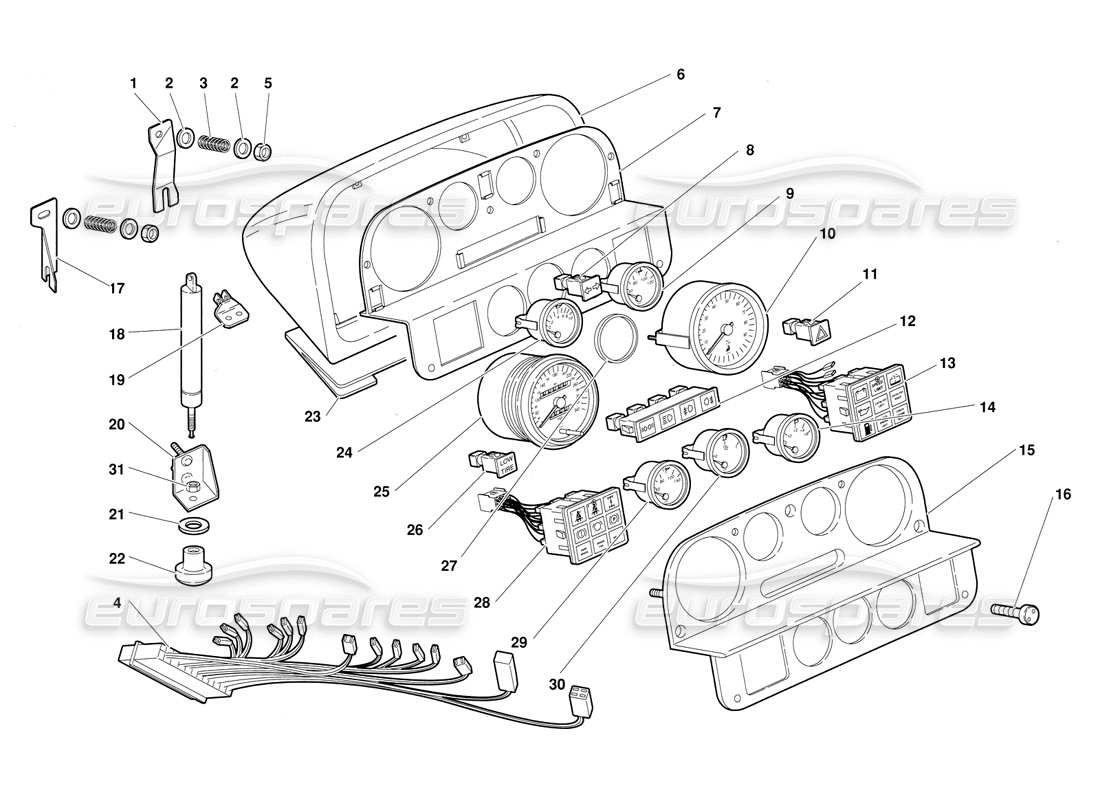

60.01.00 - Strumenti del cruscotto
Lamborghini Diablo (1991) Dashboard Instruments Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
009414414
staffa
STAFFA DESTRA
da
£27,82
da
£27,82
#
002
MPN:
WHT002961
Rondella
RONDELLA
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 008400607
#
003
MPN:
009414416
PRIMAVERA
MOLLA
da
£11,77
da
£11,77
#
004
MPN:
006130623
CAVO ELETTRICO
CABLAGGIO
da
£171,63
da
£171,63
#
005
MPN:
N02214812
NOCE
DADO
da
£1,13
da
£1,13
Questa parte sostituisce il numero di parte 008200612
#
006
MPN:
009414417
Pannello di controllo
CRUSCOTTO
da
£429,48
da
£429,48
#
007
MPN:
009414418
PANNELLO DEGLI STRUMENTI
Plancia portastrumenti
#
008
MPN:
006030265
INDICATORE DI DIREZIONE IND.
INDICATORE SPIA! Dl DIREZIONE
da
£28,49
da
£28,49
#
009
MPN:
006029660
TEMP.ACQUA MISURA
INDICATORE TEMPERATURA ACQUA
da
£251,22
da
£251,22
#
010
MPN:
006029656
REV. CONTATORE
CONTAGIRI
da
£999,07
da
£999,07
#
011
MPN:
006030267
AVVISO DI PERICOLO. LEGGERO
PERICOLO SPIA
da
£15,67
da
£15,67
#
012
MPN:
006030268
LUCI DI AVVERTIMENTO
GRUPPOSPIE
da
£128,93
da
£128,93
#
013
MPN:
006030264
LUCI DI AVVERTIMENTO
GRUPPO SPIE DESTRO
da
£199,28
da
£199,28
#
014
MPN:
006029661
VOLTMETRO
VOLTMETRO
da
£119,40
da
£119,40
#
015
MPN:
009414419
PANNELLO
PLANCIA
da
£4.643,02
da
£4.643,02
#
016
MPN:
009414420
VITE
VITA
da
£30,98
da
£30,98
#
017
MPN:
009414415
staffa
STAFFA SINISTRA
da
£43,53
da
£43,53
#
018
MPN:
009414421
AMMORTIZZATORE
AMMORTIZZATORE
da
£286,88
da
£286,88
#
019
MPN:
009414411
SUPPORTO
SUPPORTO SUPERIORE
da
£58,05
da
£58,05
#
020
MPN:
009414412
SUPPORTO
SUPPORTO INFERIORE
da
£38,23
da
£38,23
#
021
MPN:
008400825
Rondella
RONDELLA
da
£0,54
da
£0,54
#
022
MPN:
009414425
POMELLO
POMELLO
da
£44,53
da
£44,53
#
023
MPN:
009414408
TAMPONE FLESSIBILE
SPESSORE IN GOMMA
da
£230,49
da
£230,49
#
024
MPN:
006029658
MANOMETRO OLIO
INDICATORE PRESSIONE OLIO
da
£138,17
da
£138,17
#
025
MPN:
006029655
TACHIMETRO - KM
CONTACHILOMETRI
da
£764,35
da
£764,35
#
026
MPN:
006030266
PNEUMATICI BASSI AVVISANO L.
PNEUMATICI SPIA BASSI
da
£11,11
da
£11,11
#
027
MPN:
006030886
SQUILLO
ANELLO
da
£31,01
da
£31,01
#
028
MPN:
006030575
LUCI DI AVVERTIMENTO
GRUPPO SPIE SINISTRO
da
£200,19
da
£200,19
#
029
MPN:
006029659
INDICATORE TEMPERATURA OLIO
INDICATORE TEMPERATURA OLIO
da
£397,15
da
£397,15
#
030
MPN:
006029657
INDICATORE DEL LIVELLO DEL CARBURANTE
INDICATORE LIVELLO CARBURANTE
da
£169,56
da
£169,56
#
031
MPN:
008200815
NOCE
DADO
da
£0,54
da
£0,54
