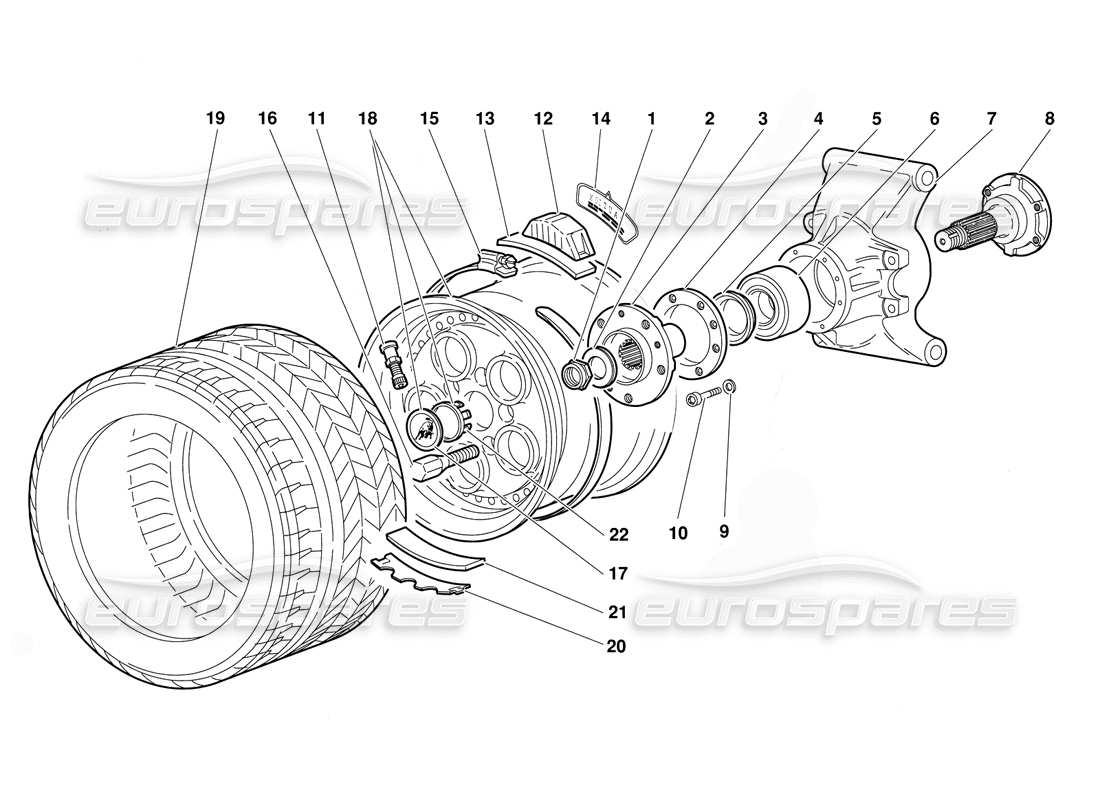

52.01.00 - Portaruota posteriore e mozzo
Lamborghini Diablo (1991) Rear Wheel and Hub Carrier Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 005231418
NOCE
DADO
da £627,09
da £627,09
# 002
MPN: 008403103
Rondella
RONDELLA
da £93,63
da £93,63
# 003
MPN: 005225918
CENTRO
MOZZO PORTARUOTA
# 004
MPN: 005231740
FLANGIA
FLANGIA
da £254,81
da £254,81
# 005
MPN: 005225957
DISTANZIATORE
DISTANZIALE
da £70,66
da £70,66
# 006
MPN: 008514501
CUSCINETTO
CUSCINETTO
da £73,59
da £73,59
# 007
MPN: 005232147
ALLOGGIAMENTO DEL MOZZO
PORTAMOZZO SINISTRA
da £5.233,48
da £5.233,48
# 007
MPN: 005232148
ALLOGGIAMENTO DEL MOZZO
PORTAMOZZO DESTRO
da £4.824,11
da £4.824,11
# 008
MPN: 005225917
FLANGIA
FLANGIA
# 009
MPN: 008410603
RONDELLA Rondella
RONDELLA
Superamento
Superamento
# 010
MPN: 008100601
VITE
VITA
Superamento
Superamento
# 011
MPN: 005330906
VALVOLA
VALVOLA
da £31,92
da £31,92
# 011

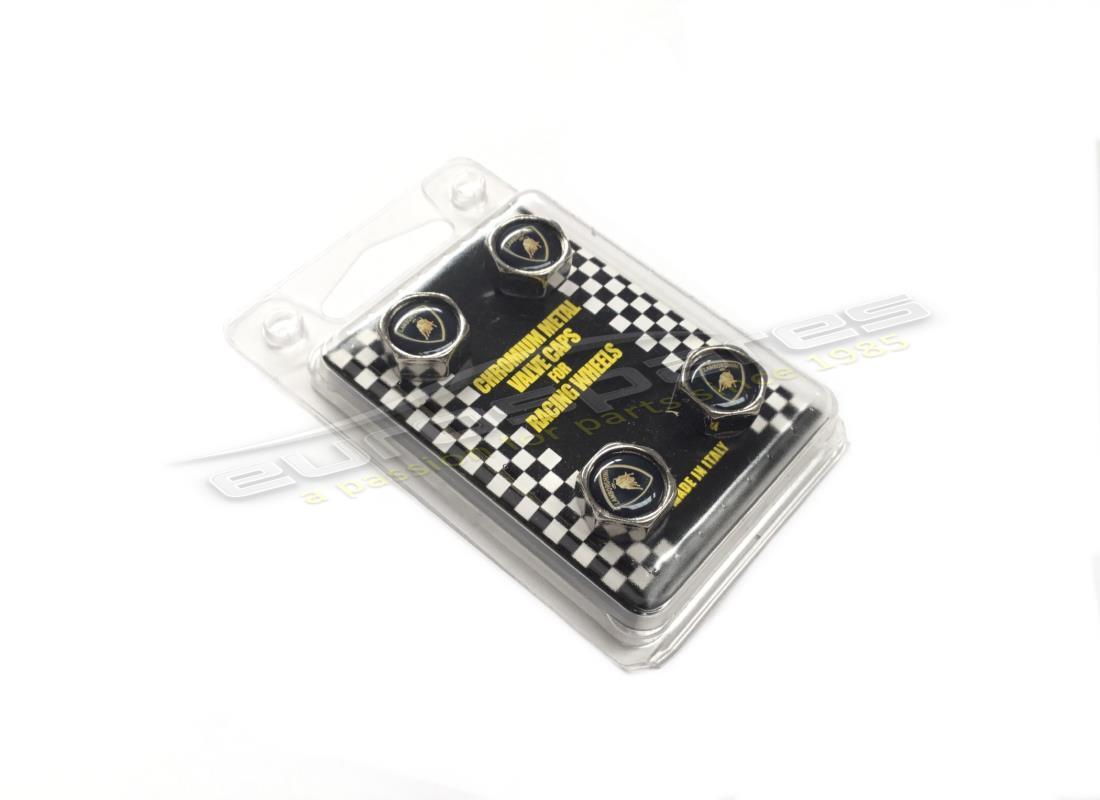

MPN: LVCAP01
TAPPO VALVOLA
Lamborghini kit tappo valvola
da £15,70
da £15,70
TAPPO VALVOLA Genuine Lamborghini - Nuovo (altro) in magazzino
Valido per tutti i modelli di Lamborgini
Valido per tutti i modelli di Lamborgini
# 012
MPN: 005131891
UNITÀ DI INVIO
TRASMETTITORE PRESSIONE PNEUM.
da £195,59
da £195,59
# 013
MPN: 005131894
GUARNIZIONE
GUARNIZIONE
da £1,87
da £1,87
# 014
MPN: 005132551
PIATTO
TARGHETTA POSIZIONE TRASMET.
da £10,34
da £10,34
# 015
MPN: 005131893
CINGHIA
FASCETTA
# 016
MPN: 005234416
PERNO
da £55,01
da £55,01
# 017
MPN: 0052006282
ORNAMENTO
FREGIO CON LOGO
da £113,04
da £113,04
# 018
MPN: 005227259
CERCHIO
CERCHIO RUOTA POSTERIORE
da £1.572,37
da £1.572,37
# 019
MPN: 005329987
PNEUMATICO
PN. ANTERIORE PIRELLI 335/35 ZR17
# 019
MPN: 005332474
PNEUMATICO
POST PNEUMATICO. BRIDGESTONE
# 020
MPN: 005131892
PESO BILANCIATO
CONTRAPPESO PER TRASMETTITORE
da £21,00
da £21,00
# 021
MPN: 005131895
GUARNIZIONE
GUARNIZIONE
da £2,16
da £2,16
# 022
MPN: 005229261
COPERTINA
