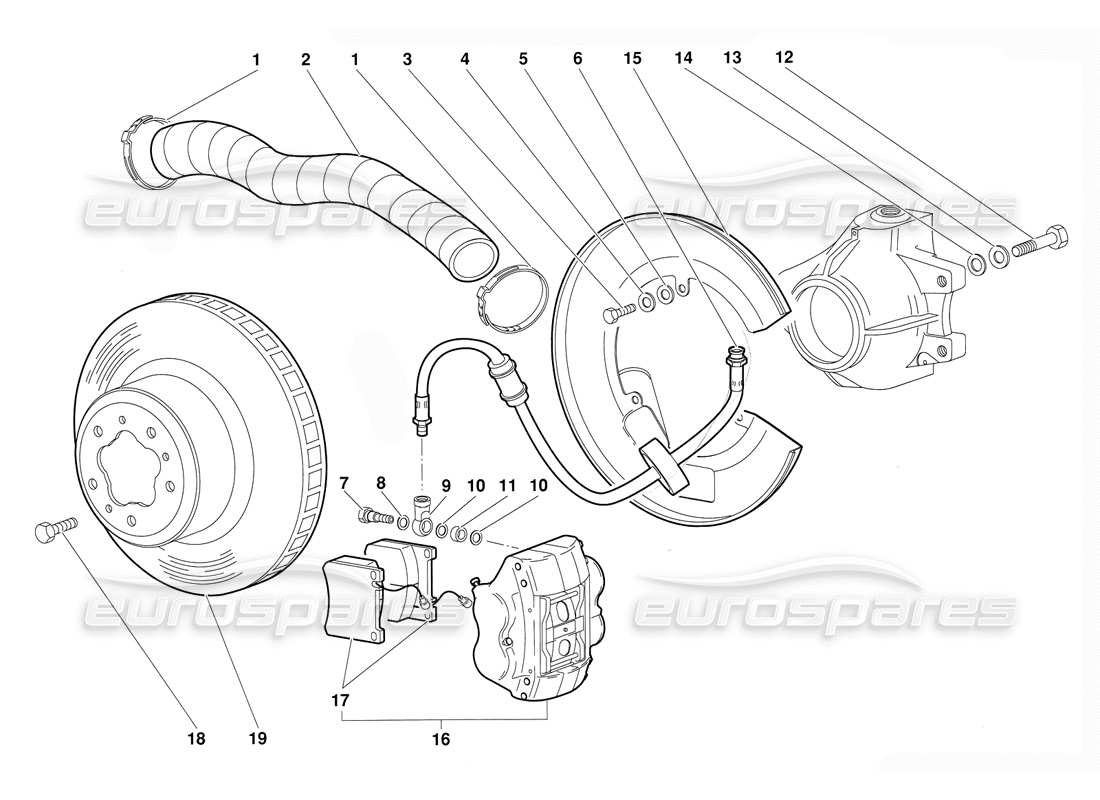

31.01.00 - Freni anteriori
Lamborghini Diablo (1991) Front Brakes Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 008836302
CINGHIA
FASCETTA
da £7,21
da £7,21
# 002
MPN: 009453128
condotto dell'aria di raffreddamento
da £124,67
da £124,67
# 003
MPN: N01020717
VITE
VITA
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 008100504
# 004
MPN: 008410508
Rondella
RONDELLA
da £0,52
da £0,52
# 005
MPN: 008400509
Rondella
RONDELLA
da £0,52
da £0,52
# 006
MPN: 003129881
TUBO FLESSIBILE FRENI ANTERIORI
da £73,50
da £73,50
# 007
MPN: 003129778
VITE
VITA
da £37,74
da £37,74
# 008
MPN: 003113905
Rondella
RONDELLA
da £1,56
da £1,56
# 009
MPN: 003113904
CONNESSIONE
RACCORDO
da £101,88
da £101,88
# 010
MPN: 003113906
Rondella
RONDELLA
da £12,94
da £12,94
# 011
MPN: 003129777
DISTANZIATORE
DISTANZIALE
da £37,26
da £37,26
# 012
MPN: 008101219
VITE
VITA
da £13,93
da £13,93
# 013
MPN: 008411303
Rondella
RONDELLA
da £1,85
da £1,85
# 014
MPN: 003230719
Rondella SP. 0,05 mm
RONDELLASP. 0,05 mm
da £0,54
da £0,54
# 014
MPN: 003230720
Rondella SP. 0,1 mm
RONDELLASP. 0,1 mm
da £9,36
da £9,36
# 014
MPN: 003230721
Rondella SP. 0,2 mm
RONDELLASP. 0,2 mm
da £0,54
da £0,54
# 014
MPN: 003230722
Rondella SP. 0,3 mm
RONDELLASP. 0,3 mm
Superamento
Superamento
# 014
MPN: 003230723
Rondella SP. 0,4 mm
RONDELLASP. 0,4 mm
da £0,54
da £0,54
# 014
MPN: 003230724
Rondella SP. 0,5 mm
RONDELLASP. 0,5 mm
da £0,54
da £0,54
# 014
MPN: 003230725
Rondella SP. 0,6 mm
RONDELLASP. 0,6 mm
da £0,54
da £0,54
# 014
MPN: 003230726
Rondella SP. 0,8 mm
RONDELLASP. 0,8 mm
da £0,54
da £0,54
# 014
MPN: 003230727
Rondella SP. 0,1 mm
RONDELLASP. 1 mm
da £2,27
da £2,27
# 015
MPN: 003131963
PARAFANGHI SINISTRO
PARASPRUZZI SINISTRO
da £403,79
da £403,79
# 015
MPN: 003131964
PARAFANGHI DESTRI
PARASPRUZZI DESTRO
da £582,42
da £582,42
# 016
MPN: 003129435
PINZA FRENO
PINZA FRENI SINISTRA CON PASTIGLIE
da £983,90
da £983,90
# 016
MPN: 003129436
PINZA FRENO CPL.
PINZA FRENI DESTRA CON PASTIGLIE
da £983,90
da £983,90
# 017
MPN: 003135292
PASTIGLIE FRENO ANTERIORE
da £89,25
da £89,25
# 018
MPN: N01029315
VITE
VITA
da £0,72
da £0,72
# 019
MPN: 003126969
DISCO ROTTO
DISCO FRENO ANTERIORE
da £919,93
da £919,93
