lamborghini countach 5000 qvi (1989) aria condizionata diagramma delle parti

029 - Aria condizionata

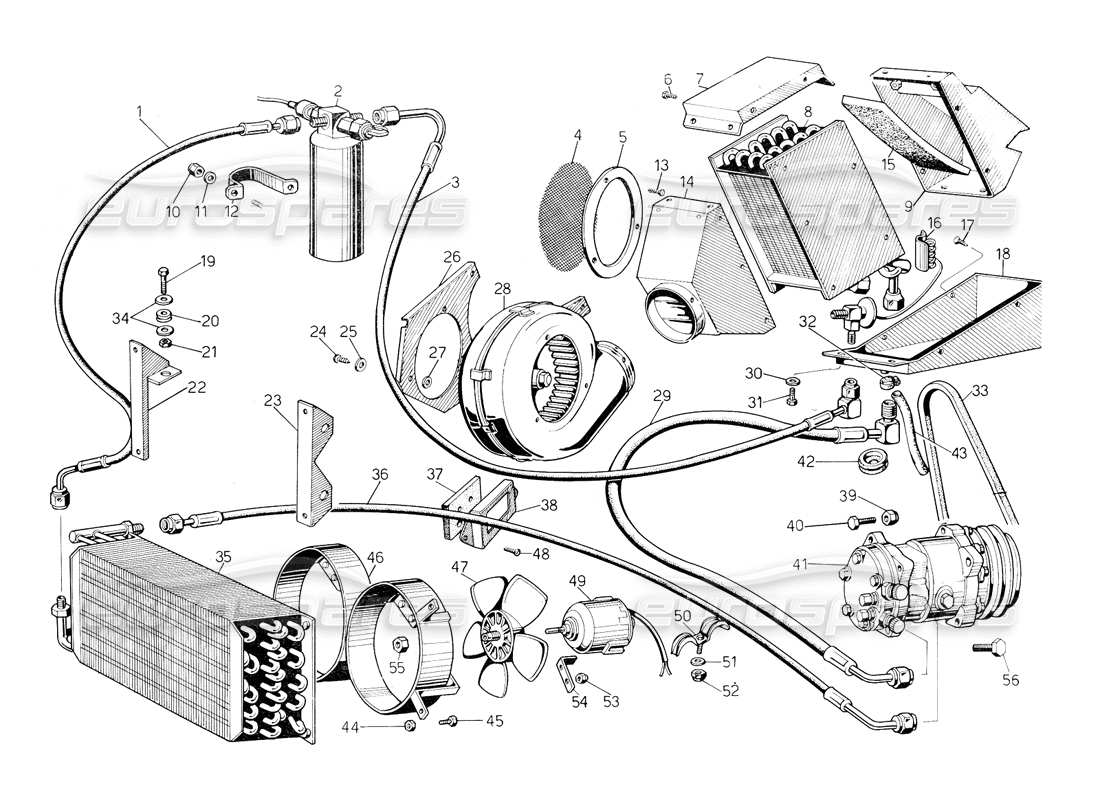

Lamborghini Countach 5000 QVi (1989) Air Conditioning Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
    #
    Numero di parte
    Descrizione
    Prezzo
    # 001
    MPN: 004511342
    TUBO
    Tubo condensa. /depur. 1C
    da £181,57
    da £181,57
    # 002
    MPN: 004535411
    filtro
    FILTRO DEIDRATATORE
    da £220,49
    da £220,49
    Questa parte sostituisce il numero di parte 004534692
    # 003
    MPN: 004513937
    TUBO
    Tubo dal depur. l'altro valv.
    da £408,98
    da £408,98
    # 004
    MPN: 004513146
    MAGLIA
    Rete x chiocciola /C
    da £61,03
    da £61,03
    # 005
    MPN: 004513145
    SQUILLO
    Anello fermo rete chiocc. 1C
    da £38,98
    da £38,98
    # 006
    MPN: 008700414
    VITE
    Visita 4,2x9,5 DIN 7976/BZ
    da £1,55
    da £1,55
    # 007
    MPN: 004508820
    BAIA DI SUPPORTO
    Poliziotto. sup. evaporatore /U
    da £79,81
    da £79,81
    # 008
    MPN: 004510897
    COND RADIA
    Conteggio evaporatore
    da £1.876,28
    da £1.876,28
    # 009
    MPN: 004519623
    SCUDO
    Carenatura evaporatore condizionatore
    # 009
    MPN: 004520754
    SUPPORTO
    (Valido dal telaio n. 511) Supp. bocc. aria sull'evap.
    # 010
    MPN: 008200606
    NOCE
    Superamento
    Superamento
    # 011
    MPN: 008400606
    Rondella
    Rondò. 6,4 UNI 1734
    Superamento
    Superamento
    # 012
    MPN: 004508813
    MORSETTO
    Fasc. litigare. depur. /U
    da £8,58
    da £8,58
    # 013
    MPN: 008700414
    VITE
    Visita 4,2x9,5 DIN 7976/BZ
    da £1,62
    da £1,62
    # 014
    MPN: 004513150
    condotto dell'aria
    Convogliato. evaporare. /C
    da £62,43
    da £62,43
    # 015
    MPN: 004508824
    CONDURRE. GASK
    Feltro per evaporatore di condensa.
    # 016
    MPN: 004506860
    VALVOLA DI CONDIZ
    Valv. soprattutto ev. egelhof tec— 2
    da £59,40
    da £59,40
    # 017
    MPN: 008700414
    VITE
    Visita 4,2x9,5 DIN 7976/BZ
    da £1,55
    da £1,55
    # 018
    MPN: 004513147
    GUARDIA
    Contenuto. evaporatore di condensa 1C
    da £121,88
    da £121,88
    # 019
    MPN: 008100618
    BULLONE
    Toro. M6x20 UNI 5739-8G
    Superamento
    Superamento
    # 020
    MPN: 008610701
    ANELLO DI TENUTA
    Gommino 0.7x13x10
    da £18,62
    da £18,62
    # 021
    MPN: 008200604
    NOCE
    Dado M6 UNI 5588-65/8G
    Superamento
    Superamento
    # 022
    MPN: 004511115
    PIATTO
    Staffa fiss. condensa. /C
    da £15,46
    da £15,46
    # 023
    MPN: 004511114
    PIATTO
    Staffa fiss. condensa. /C
    da £36,85
    da £36,85
    # 024
    MPN: 008700306
    VITE
    Viteknip B3,5x16DIN 7971
    da £1,62
    da £1,62
    # 025
    MPN: 008400608
    Rondella
    Rondò. 6,4x11x3,5
    da £11,53
    da £11,53
    # 026
    MPN: 004513148
    SUPPORTO
    Supp. elettrov. condiz. 1C
    da £21,15
    da £21,15
    # 027
    MPN: WHT001187
    Rondella
    Rondò. 5,3 UNI 17345S
    da £0,53
    da £0,53
    Questa parte sostituisce il numero di parte 008400502
    # 028
    MPN: 004513144
    FAN
    Elettrov. peccato. Riscaldare. /S/C
    # 029
    MPN: 004513936
    TUBO
    Tubo dall'evap. al comprimere.
    # 030
    MPN: WHT002961
    Rondella
    Rondò. 6,5x18x1,5
    da £0,54
    da £0,54
    Questa parte sostituisce il numero di parte 008400607
    # 031
    MPN: 008100622
    BULLONE
    Toro. M6x12 UNI 5739/8G
    da £3,65
    da £3,65
    # 032
    MPN: 008830901
    ANELLO DI MORSETTO
    Fasc. reale 0000/9
    da £4,07
    da £4,07
    # 033
    MPN: 004513741
    CINTURA
    Cinghia com. cond. Invito all'azione 4703
    da £98,25
    da £98,25
    # 034
    MPN: WHT002961
    Rondella
    Legame. 6,5x18x1,5
    da £0,52
    da £0,52
    Questa parte sostituisce il numero di parte 008400607
    # 035
    MPN: 004510564
    CONDIZ. RADIAZIONE
    Contatore condensatore
    da £444,41
    da £444,41
    # 036
    MPN: 004513938
    TUBO
    Tubo dal compress, al cond.
    da £153,91
    da £153,91
    # 037
    MPN: 004519129
    GUARNIZIONE
    Guarnizione tenuta Tubi freno cond.
    # 038
    MPN: 004519130
    COPERTINA
    Cornice per guardia. Tubi freno cond.
    # 039
    MPN: 008201008
    NOCE
    DADO B/70/210M
    da £0,55
    da £0,55
    # 040
    MPN: 008101034
    BULLONE
    Toro. M10x130 UNI 5737 10K
    da £43,41
    da £43,41
    # 041
    MPN: 004513470
    COMPR
    Comprimere, marcire. abaco 508 /U
    da £1.081,99
    da £1.081,99
    # 042
    MPN: 008611002
    ANELLO DI TENUTA
    Gommino dur S 458
    da £13,87
    da £13,87
    # 043
    MPN: 004511004
    TUBO
    Cicatrice del tubo, condensa /C
    # 044
    MPN: 008200609
    NOCE
    Dado M6 UNI 5596-65/A 5S
    Superamento
    Superamento
    # 045
    MPN: 008100613
    BULLONE
    Toro. M6x10 UNI 5739 5S
    da £0,50
    da £0,50
    # 046
    MPN: 004510563
    SUPPORTO VENTOLA
    Supp. mot. condensa. 1C
    da £500,63
    da £500,63
    # 047
    MPN: 004504908
    VENTOLA CONDIZ
    Sfogo. 78513241 parola. cond.
    da £483,34
    da £483,34
    # 048
    MPN: 008700506
    VITE
    Viteknip4,8x16DIN7971
    da £0,53
    da £0,53
    # 049
    MPN: 004508071
    VENTOLA CONDIZ
    Mot. condensa. 69401 138 con ventola
    da £538,67
    da £538,67
    # 050
    MPN: 004505977
    TUBO
    Fasc. litigare. Tubi va bene.
    da £9,52
    da £9,52
    # 051
    MPN: 008400501
    Rondella
    Legame. 5,8 UNI 1737 AQ45
    da £0,54
    da £0,54
    # 052
    MPN: N0211963
    NOCE
    DadoN/70/105M
    da £0,53
    da £0,53
    # 053
    MPN: N0211963
    NOCE
    DadoN/70/105M
    da £0,48
    da £0,48
    # 054
    MPN: 004508088
    PIATTO
    Piastr. litigare. mot. cond. MIURA
    da £16,50
    da £16,50
    # 055
    MPN: 004504909
    NOCE
    Dado 78516479 si agita. sfogo.
    da £7,10
    da £7,10
    # 056
    MPN: 008101008
    BULLONE
    Toro. M10x30UNI 5739 8G
    da £9,69
    da £9,69
