009 - Radiatore e sistema di raffreddamento

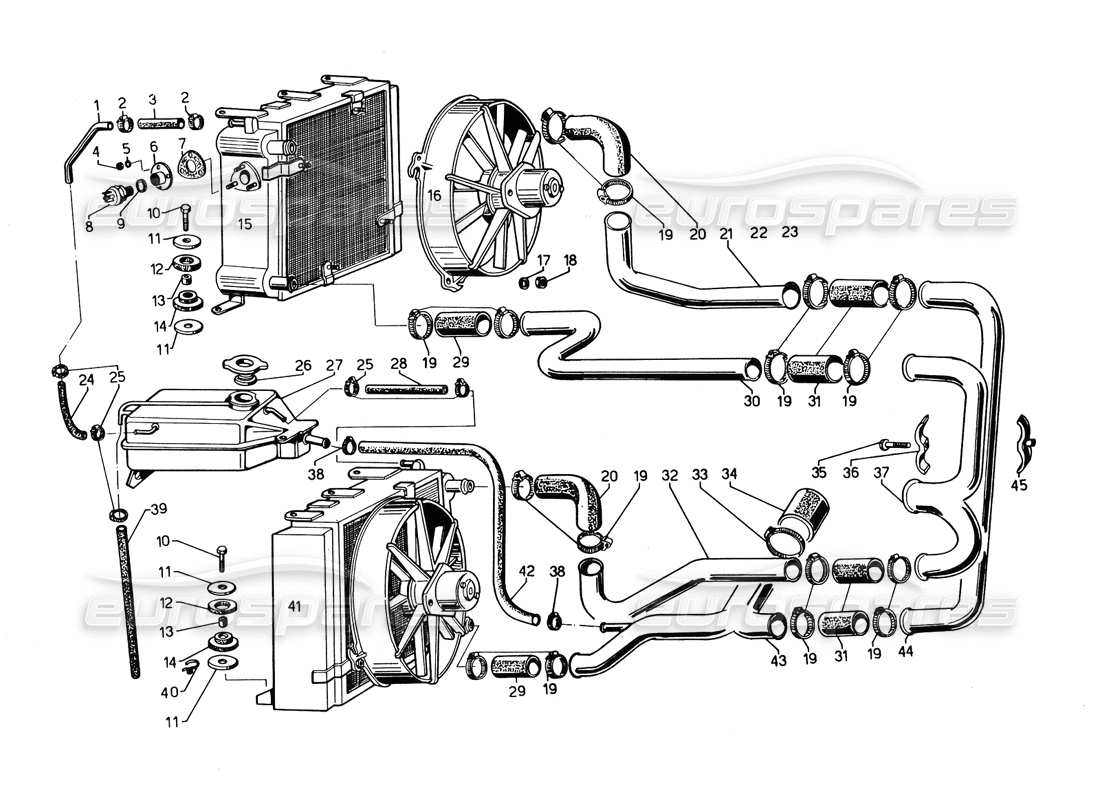

Lamborghini Countach 5000 QVi (1989) Radiator and Coolant System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 001710067
TUBO COOL
Tubo rad. des/serbo/suppl./C
da £85,86
da £85,86
# 002
MPN: 008830204
ANELLO DI MORSETTO
Fasc. reale 0000 A/5 7/11
da £5,43
da £5,43
# 003
MPN: 001711395
TUBO
Tubo rad. des/tubo scocca
da £19,28
da £19,28
# 004
MPN: 008200402
NOCE
Dado 4MA ottone
da £1,62
da £1,62
# 005
MPN: 008410402
RONDELLA Rondella
Rondò. A 4,3 UNI 1751 C72
Superamento
Superamento
# 006
MPN: 001723395
FLANGIA
FLANGIA
da £31,15
da £31,15
# 007
MPN: 001705504
GUARNIZIONE
Guam, lermoconl. mot.
da £16,41
da £16,41
# 008
MPN: 001724565/A

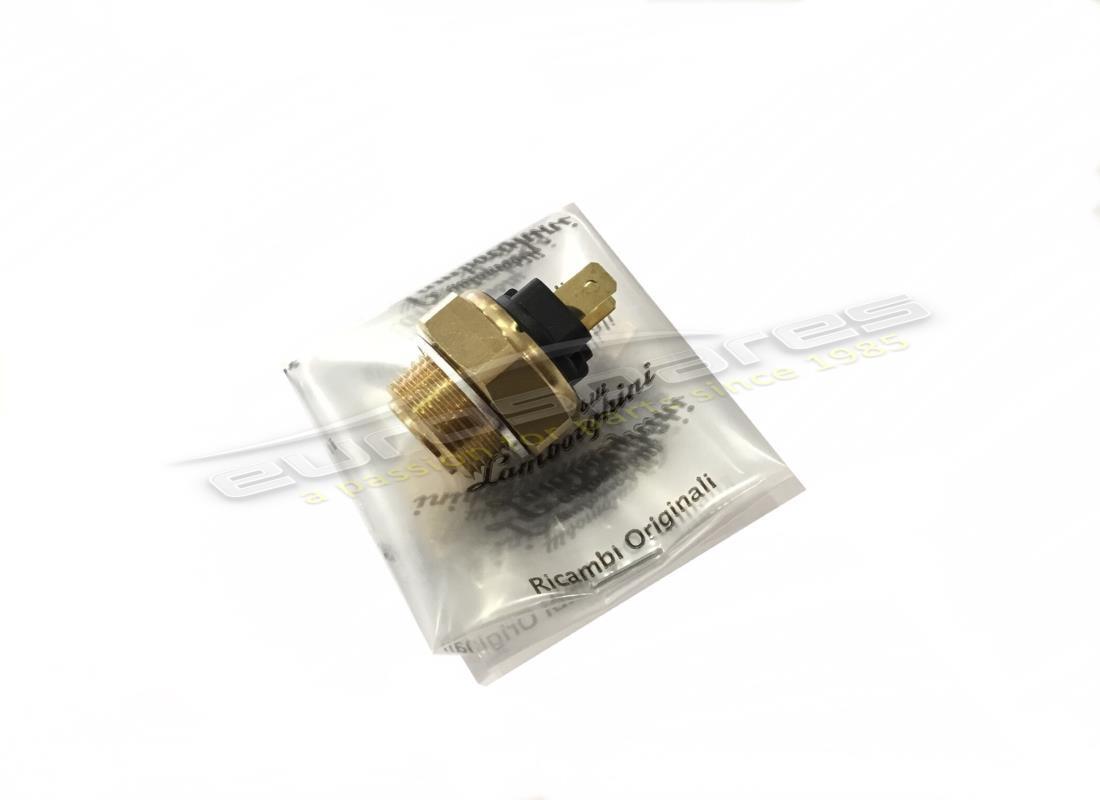

TERMOCONTATTO
(due terminali)
# 009
MPN: 008401408
Rondella
RONDELLA
da £1,29
da £1,29
# 010
MPN: 008100831
BULLONE
Toro. M8x30 UNI 5737/8G
da £0,51
da £0,51
# 011
MPN: WHT001942
Rondella
Rondò. D. 8,5x32x2,5
da £2,02
da £2,02
# 012
MPN: WHT001189
ANELLO DI GOMMA
da £2,38
da £2,38
Questa parte sostituisce il numero di parte 001707163
# 013
MPN: 001701592
DISTANZIATORE
Distan. gomm. radiatore
da £11,72
da £11,72
# 014
MPN: 001701495
RAD. SUPPORTO
Anello x sup. serbo. suppl. e radiatore
da £32,99
da £32,99
# 015
MPN: 001728844
FANTASTICO RAD.
RADIATORE DESTRO
da £2.347,50
da £2.347,50
# 016
MPN: 001720302
MOTORE DELLA VENTOLA
Compl. supp. venl. compl. di mol. sfogo, e gomm.
# 017
MPN: WHT003040
Rondella
Rondella poro/S
da £4,55
da £4,55
# 018
MPN: N0211963
NOCE
DADO N/70/105M
da £0,48
da £0,48
# 019
MPN: 008835004
ANELLO DI MORSETTO
Fasc. reale 1/12 32/52
da £6,14
da £6,14
Questa parte sostituisce il numero di parte 008830201
# 020
MPN: 001711337
TUBO COOL
Tubo rad. des/termost./C
da £339,10
da £339,10
# 021
MPN: 001723069
TUBO
TUBO
da £32,04
da £32,04
# 022
MPN: 001711157
RELÈ
Relais 0332014150 ventole
da £25,08
da £25,08
# 023
MPN: 006311153
CONCETTO
Connecticut. 3334485007/C
da £8,50
da £8,50
# 024
MPN: 001710068
TUBO
Tubo serbo. suppl./rad. peccato./C
da £9,37
da £9,37
# 025
MPN: 008830204
ANELLO DI MORSETTO
Fasc. reale 0000 A/5 7/11
da £5,43
da £5,43
# 026
MPN: 001704296
TAPPO SERBATOIO 1,0 BAR
da £87,32
da £87,32
# 027
MPN: 001710971
RISERVA COOLAN
Nourice Countach
da £299,18
da £299,18
# 028
MPN: 001710068
TUBO
Tubo serbo. suppl./rad. peccato./C
da £9,37
da £9,37
# 029
MPN: 001724298
TUBO
Maniaco, collegio. radiale, alle lubaz. H20
da £28,46
da £28,46
# 030
MPN: 001723071
TUBO
TUBO
da £25,54
da £25,54
# 031
MPN: 001711338
PROTEZIONE TUBO
Maniaco, protez. Tubi/C
da £33,34
da £33,34
# 032
MPN: 001723070
TUBO
TUBO
da £23,64
da £23,64
# 033
MPN: 008835004
ANELLO DI MORSETTO
Fasc. reale 1/12 32/52
da £6,14
da £6,14
Questa parte sostituisce il numero di parte 008830201
# 034
MPN: 001724299
TUBO
Maniaco, collegio. 3 vie alia pompa H20
da £23,21
da £23,21
# 035
MPN: 008100615
BULLONE
Toro. M6x50 UNI 5737/8G
da £3,65
da £3,65
# 036
MPN: 008833801
ANELLO DI MORSETTO
Fasc. Tubi acqua radiosa. formica.
da £18,62
da £18,62
# 037
MPN: 001723068
TUBO
TUBO
da £66,76
da £66,76
# 038
MPN: 008830206
ANELLO DI MORSETTO
Fasc. reale 00/12 18/30
da £12,56
da £12,56
# 039
MPN: 001710069
TUBO
Cicatrice del tubo. serbo. suppl./C
da £43,06
da £43,06
# 040
MPN: 001705796
RONDELLA Rondella
Rond. x massa eletlrov.
# 041
MPN: 001728845
W RADIALE L
Radiatore acqua sin.
da £1.291,13
da £1.291,13
# 042
MPN: 001724300
TUBO
Tubo dal tre vie al serbo. supplemento.
da £29,06
da £29,06
# 043
MPN: 001723073
TUBO
TUBO
da £103,65
da £103,65
# 044
MPN: 001723072
TUBO
TUBO
da £33,47
da £33,47
# 045
MPN: 001722950
MORSETTO
Assieme x fiss. Tubi acqua al telaio
da £205,78
da £205,78
