lamborghini countach 5000 qvi (1989) sistema di alimentazione carburante diagramma delle parti

003 - Sistema di alimentazione carburante

Lamborghini Countach 5000 QVi (1989) Fuel System Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
    #
    Numero di parte
    Descrizione
    Prezzo
    # 001
    MPN: 008401022
    Rondella
    Rondella D. 10,2x14x1
    Superamento
    Superamento
    # 002
    MPN: 001322163
    DISTANZIATORE
    Dist. fra coll. e rame, alimento, iniezione
    Superamento
    Superamento
    # 003
    MPN: 008301030
    DISTANZIATORE
    Prigioniero sul collett. di aspiraz.
    da £22,02
    da £22,02
    # 004
    MPN: 001323135
    LANCIA
    Alberino comando iniezione
    da £20,78
    da £20,78
    # 005
    MPN: 008801204
    CESPUGLIO
    Bocc. 12F7/16/18x10-2
    da £5,85
    da £5,85
    # 006
    MPN: 001323136
    DISTANZIATORE
    Dist. su albero com. iniezione
    da £8,58
    da £8,58
    # 007
    MPN: 008100618
    BULLONE
    Bulloni 6x1 Uni 5739
    Superamento
    Superamento
    # 008
    MPN: 008410603
    RONDELLA Rondella
    Rondò. A6,4 UNI 1751 C72
    Superamento
    Superamento
    # 009
    MPN: 001311580
    LEVA
    liv. camice. com. carbur./u
    da £208,10
    da £208,10
    # 010
    MPN: 001300805
    MOLLA
    Test Molla x corporeo. sfer.
    # 011
    MPN: 001300804
    CONTENITORE DELLA SFERA
    Prova corporea. sfer. cavo
    da £7,38
    da £7,38
    # 012
    MPN: 008200501
    NOCE
    Dado M5 UNI 5588-65/8G
    Superamento
    Superamento
    # 013
    MPN: 001323422
    TRAC
    TIRANTE
    da £11,77
    da £11,77
    # 014
    MPN: 001323398
    TRAC
    Tirante compl. collegio. rinvio alia farf. TD
    da £19,15
    da £19,15
    # 015
    MPN: 008401610
    Rondella
    RONDELLA
    da £6,32
    da £6,32
    # 016
    MPN: 008931602
    TAPPO
    TAPPO
    da £3,03
    da £3,03
    # 017
    MPN: 008401610
    Rondella
    RONDELLA
    da £6,32
    da £6,32
    # 018
    MPN: 001513944
    BULLONE DI MONTAGGIO
    Raccordo sul coll. asp. des.
    da £88,31
    da £88,31
    # 019
    MPN: 008100839
    BULLONE
    Toro. M8x10 UNI 5739/8G
    Superamento
    Superamento
    # 020
    MPN: 008400802
    Rondella
    Rondò. 8x16x1,5 rame
    da £0,95
    da £0,95
    # 021
    MPN: 001322103
    COPERTINA
    Coperch. des. x collett. d'alimento. iniez.
    da £949,33
    da £949,33
    # 022
    MPN: 001310948
    PULEGGIA
    Carrucola aste carbur./U
    da £56,55
    da £56,55
    # 023
    MPN: 008201006
    NOCE
    Dado N/10/110x1, 25M
    da £4,73
    da £4,73
    # 024
    MPN: N01020717
    BULLONE
    Toro. M5x12 UNI 5739/5S
    da £0,54
    da £0,54
    Questa parte sostituisce il numero di parte 008100504
    # 025
    MPN: 001310949
    CILINDRO
    Cilindr. reg. cavo carb./U
    da £23,43
    da £23,43
    # 026
    MPN: 001322104
    COPERTINA
    Coperch. sin. x collett. d'alimento. iniez.
    da £949,33
    da £949,33
    # 027
    MPN: 001323991
    SPILLO
    Perno x arresto cappuccio vite reg.
    da £3,07
    da £3,07
    # 028
    MPN: 001323717

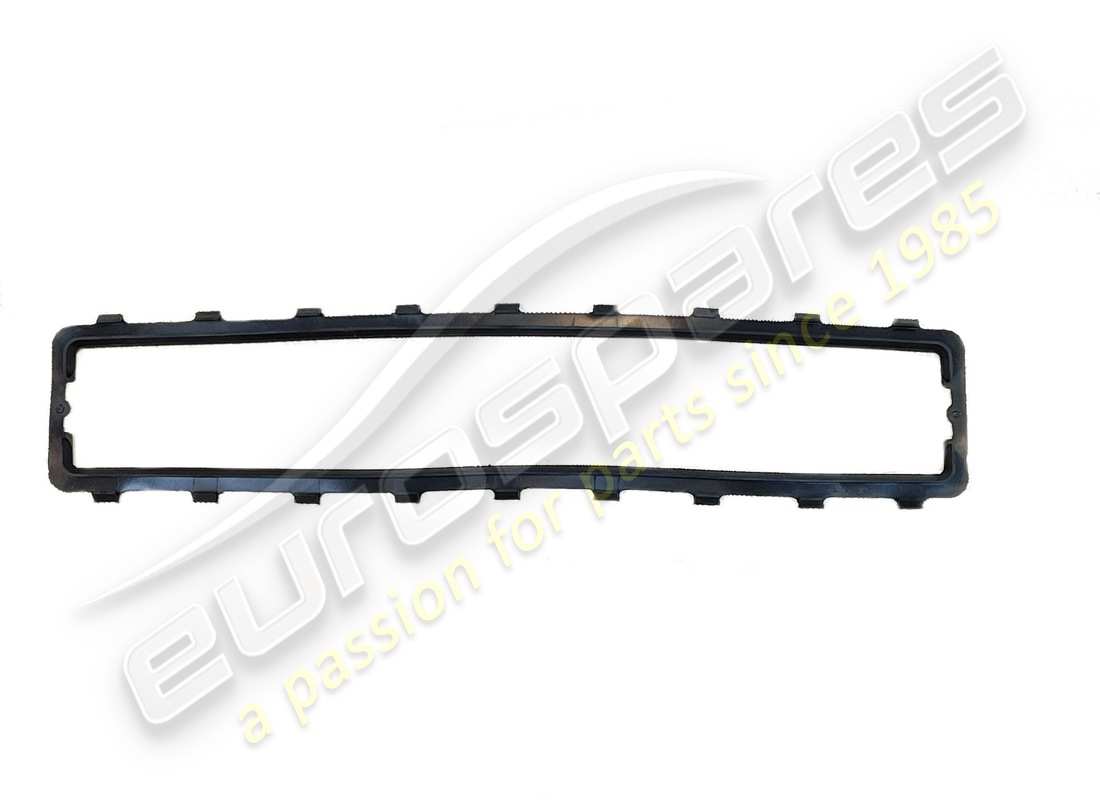

    GUARNIZIONE
    Guam, x poliziotto. su collett. di alimentaz.
    da £32,64
    da £32,64
    # 029
    MPN: 008850614
    TASSELLO
    Grano
    # 030
    MPN: 008201026
    NOCE
    Dado contro 34715-003
    da £3,70
    da £3,70
    # 031
    MPN: 001322312
    VITE
    Vite contro 64750-096
    da £2,61
    da £2,61
    # 032
    MPN: 001322102
    COLLETTORE
    Collett. alimento, x iniezione
    da £1.984,35
    da £1.984,35
    # 033
    MPN: 002021236
    GOMMA
    Gommino porta iniettore su pinza, asp.
    da £20,98
    da £20,98
    # 034
    MPN: 008400606
    Rondella
    Rondò. 6,4 UNI 1734
    Superamento
    Superamento
    # 035
    MPN: 008200606
    NOCE
    Superamento
    Superamento
    # 036
    MPN: 008300613
    BULLONE
    Prig. 6x1x14 8G
    da £3,07
    da £3,07
    # 037
    MPN: 001321235
    SUPPORTO
    Piastr. tenuta iniettore sul collet, asp.
    da £0,91
    da £0,91
    # 038
    MPN: 001322343
    CARBUR TRUM
    Trombetta sul collettore
    da £16,22
    da £16,22
    # 039
    MPN: 003101941
    BULLONE
    Gara, Tubi depressione
    da £2,64
    da £2,64
    # 040
    MPN: 003101513
    Rondella
    Rondò. ricotta di rame. 378730
    da £0,97
    da £0,97
    # 041
    MPN: 003204607
    TUBO
    Collettore Tubo. servofr.
    da £64,35
    da £64,35
    # 042
    MPN: 008401610
    Rondella
    RONDELLA
    da £6,32
    da £6,32
    # 043
    MPN: 008931602
    TAPPO
    TAPPO
    da £3,03
    da £3,03
    # 044
    MPN: 001323988
    TENUTA A VITE
    Cappuccio vite registro
    da £5,37
    da £5,37
    # 045
    MPN: 001323989
    VITE
    Vite registro andatura vs. 64585.016
    da £1,13
    da £1,13
    # 046
    MPN: 008200602
    NOCE
    Dado M6 UNI 5588 5S
    da £0,53
    da £0,53
    # 047
    MPN: 001323990
    PRIMAVERA
    Molla ad elica contro 47600.007
    da £2,12
    da £2,12
    # 048
    MPN: 001323423
    TRAC
    TIRANTE
    da £11,77
    da £11,77
    # 049
    MPN: 008200501
    NOCE
    Dado M5 UNI 5588-65/8G
    Superamento
    Superamento
    # 050
    MPN: 001300804
    CONTENITORE DELLA SFERA
    Prova corporea. sfer. cavo
    da £7,38
    da £7,38
    # 051
    MPN: 001300805
    MOLLA
    Test Molla x corporeo. sfer.
    # 052
    MPN: 008200818
    NOCE
    Dado contro 34715-014
    da £1,67
    da £1,67
    # 053
    MPN: 001322304
    Rondella
    Rosetta contro 55520-002
    da £2,12
    da £2,12
    # 054
    MPN: 001323399
    TRAC
    Tirante compl. collegio. rinvio alia farf. TS
    da £19,15
    da £19,15
    # 055
    MPN: 001322161
    LEVA
    Assieme leva des. comando farfalla
    # 055
    MPN: 001322162
    LEVA
    Assieme leva sin. comando farfalla
    # 056
    MPN: 008400819
    Rondella
    Rosetta x alba. orig. Weber 55510.098
    Superamento
    Superamento
    # 057
    MPN: 001322157
    PRIMAVERA
    Molla sinistra ritorno leva com. Farfalla
    da £32,76
    da £32,76
    # 057
    MPN: 001322303
    PRIMAVERA
    Molla contro 4761-160
    da £2,74
    da £2,74
    # 058
    MPN: 001322306
    CESPUGLIO
    Boccola contro 12750-130
    da £3,36
    da £3,36
    # 059
    MPN: 008500801
    CUSCINETTO A SFERE
    Cuscinetto contro 32650-004
    da £4,78
    da £4,78
    # 060
    MPN: 001322305
    Rondella
    Rondella contro 55555-055
    da £5,15
    da £5,15
    # 061
    MPN: 001322307
    LANCIA
    Alberino contro 10000.284
    da £19,28
    da £19,28
    # 062
    MPN: 001322308
    VALVOLA
    Valvola a farf. rispetto a 64005-058
    da £10,90
    da £10,90
    # 063
    MPN: 008700438
    BULLONE
    Vite contro 64520-027
    da £1,67
    da £1,67
    # 064
    MPN: 008580803
    ANELLO DI BLOCCAGGIO
    Anello contro 10140-307
    da £1,67
    da £1,67
