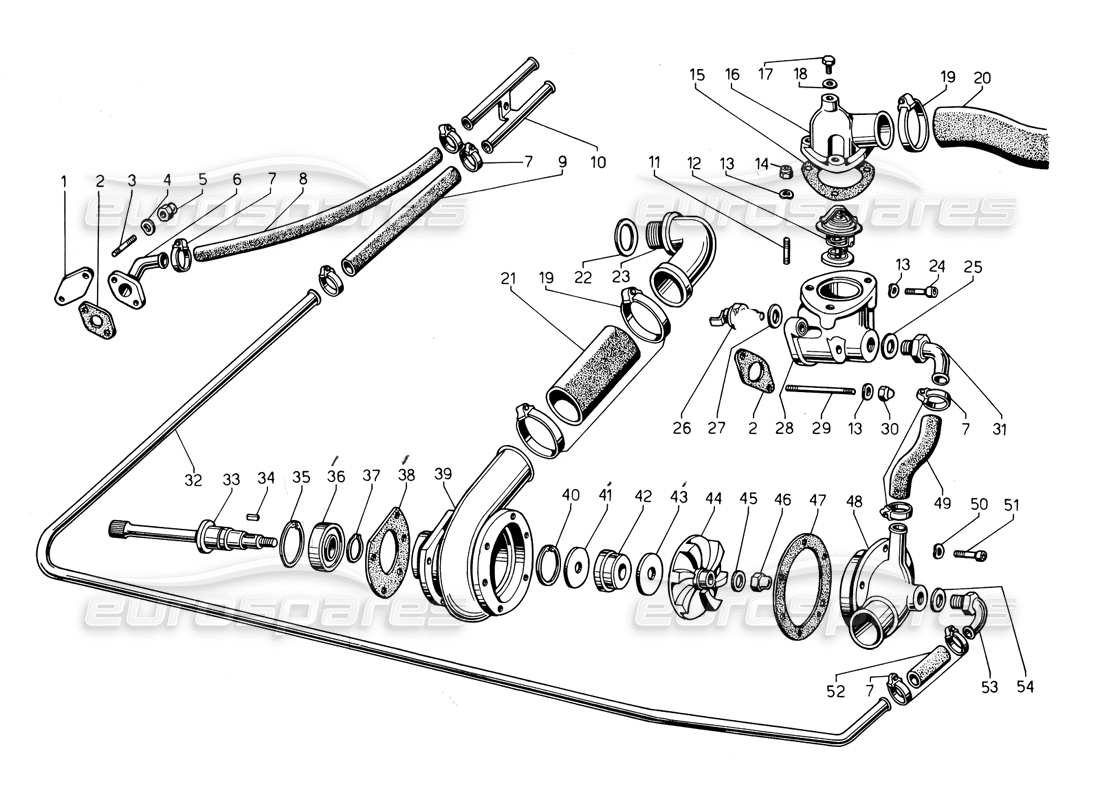

008 - Pompa dell'acqua e sistema
Lamborghini Countach 5000 QV (1985) Water Pump and System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 001121252
FLANGIA
Flangia x foro post, testa destra
da £16,65
da £16,65
# 002
MPN: 001121254
GUARNIZIONE
GUARNIZIONE
da £5,23
da £5,23
# 003
MPN: 008300610
BULLONE
Prig. 6x1x16 8G
da £15,47
da £15,47
# 004
MPN: 008410602
RONDELLA Rondella
Rondella di fermo DIN 137/B
da £28,28
da £28,28
# 005
MPN: 008200605
NOCE
Dado originale. Dramma contro rif. NCM70 106M
da £1,74
da £1,74
# 006
MPN: 001722783
FLANGIA
Flangia uscita acqua dalla testa sinistra
# 007
MPN: 008830206
ANELLO DI MORSETTO
Fasc. reale 00/12 18/30
da £12,56
da £12,56
# 008
MPN: 001722787
MANICA
Manicotto
da £24,21
da £24,21
# 009
MPN: 001722898
MANICA
Manicotto
da £11,98
da £11,98
# 010
MPN: 001726817
GIUNTO TUBO
Giunto Tubi riscald./C
da £140,55
da £140,55
# 011
MPN: 008300615
PERNO
Prig. 6x1x22 8G
da £12,69
da £12,69
# 012
MPN: 001726199
termostato
da £101,99
da £101,99
# 013
MPN: 008410810
RONDELLA Rondella
Rondella di fermo DIN 137/4
Superamento
Superamento
# 014
MPN: 008200605
NOCE
Dado originale. Dramma contro rif. NCM70 106M
da £1,79
da £1,79
# 015
MPN: 001721917
GUARNIZIONE
Guarniz. tra corpo x term, e Coperchio
da £4,11
da £4,11
# 016
MPN: 001721862
CAP
Coperchio sul corpo x termostato
da £1.554,59
da £1.554,59
# 017
MPN: 008100864
BULLONE
Bullone sul coperchio x corpo
da £2,28
da £2,28
# 018
MPN: 008400802
Rondella
Rondò. 8x16x1,5 rame
da £1,03
da £1,03
# 019
MPN: 008835004
ANELLO DI MORSETTO
Fasc. reale 1/12 32/52
da £6,14
da £6,14
Questa parte sostituisce il numero di parte 008830201
# 020
MPN: 001722217
MANICA
Manicotto coll. termostato al 3 vie
da £155,21
da £155,21
# 021
MPN: 001701983
BOCCHETTONE
Manicotto pompa acqua
da £38,78
da £38,78
# 022
MPN: 001701783
GUARNIZIONE
Rondò. 32x380,5-1-1,5
da £6,02
da £6,02
# 023
MPN: 001704506
TUBO
Entrata tubo acqua
da £732,35
da £732,35
# 024
MPN: 008700815
VITE
Visita 8x1, 25x19 DNI 5931 8G
da £0,53
da £0,53
# 025
MPN: 008402405
Rondella
RONDELLA
da £1,71
da £1,71
# 026
MPN: 001801333
TERMOS INVIA
Termocop. temperatura, olio e acqua 082405.02
da £126,99
da £126,99
# 027
MPN: 008401610
Rondella
Rondò. 22x15,5x0,5 rame
da £6,32
da £6,32
# 028
MPN: 001721861
TERMOSTATO HSG
Corpo x termostato
da £313,41
da £313,41
# 029
MPN: 008300806
BULLONE
Prig. M8x70 DNI 591 1 -66A 8G
da £3,48
da £3,48
# 030
MPN: 008200816
NOCE
Dado NCM 70 108M 8G
da £2,90
da £2,90
# 031
MPN: 001721991
CONNETTORE
Raccordo sul corpo termost. mand. H20 un pom
da £125,62
da £125,62
# 032
MPN: 001722225
TUBO
Tubo coll. pompa acqua alla giunzione
# 033
MPN: 001700395
ALBERO DELLA POMPA
Alberino com. pompa acqua
da £226,55
da £226,55
# 034
MPN: 008860401
Chiave
Linguetta 4x4x12
da £17,77
da £17,77
# 035
MPN: 008574301
ANELLO DI BLOCCAGGIO
Seeger 40 I
da £1,70
da £1,70
# 036
MPN: 008501705
CUSCINETTO A SFERE
Cusc. 6203-2RS EXALN17
da £26,56
da £26,56
# 037
MPN: 008581501
ANELLO DI BLOCCAGGIO
Seeger 17 E
da £0,54
da £0,54
# 038
MPN: 001700391
GUARNIZIONE
Guam, pompa acqua
da £7,38
da £7,38
# 039
MPN: 001713339
UNITÀ POMPA
Corpo pompa acqua /C
da £1.763,87
da £1.763,87
# 040
MPN: 07M109381
ANELLO DI BLOCCAGGIO
Seeger 35 I
da £1,16
da £1,16
Questa parte sostituisce il numero di parte 008573501 - e 1 altro. Fare clic per visualizzare i dettagli
# 041
MPN: 001712753
Rondella
Rondò. ras. pompa acqua /E
da £119,32
da £119,32
Questa parte sostituisce il numero di parte 001700369 - e 1 altro. Fare clic per visualizzare i dettagli
# 042
MPN: 008611703
TENUTA POMPA ACQUA
da £225,00
da £225,00
# 043
MPN: 001712752
Rondella
Rondò. spallam. tenuta acqua/E
da £20,75
da £20,75
Questa parte sostituisce il numero di parte 001700397
# 044
MPN: 001712750
ROTORE
Girante pompa acqua 1C
da £219,62
da £219,62
Questa parte sostituisce il numero di parte 001709854
# 045
MPN: WHT000768
RONDELLA Rondella
da £1,31
da £1,31
Questa parte sostituisce il numero di parte 008410806 - e 1 altro. Fare clic per visualizzare i dettagli
# 046
MPN: 008201005
NOCE
Dado M10 DNI 5721-65/ott
da £7,28
da £7,28
# 047
MPN: 001704578
GUARNIZIONE
da £11,46
da £11,46
# 048
MPN: 001721992
TAPPO POMPA ACQUA
COPERCHIO POMPA ACQUA
da £3.285,64
da £3.285,64
# 049
MPN: 001723085
TUBO
Tubo dal corpo termostato alia pompa
da £111,10
da £111,10
# 050
MPN: 008410602
RONDELLA Rondella
Rondella di fermo DIN 137/B
da £27,90
da £27,90
# 051
MPN: 008100625
BULLONE
Toro. M6x16 DNI 5739/8G
da £83,46
da £83,46
# 052
MPN: 001722226
MANICA
Manicotto
da £14,55
da £14,55
# 053
MPN: 001722006
CONNETTORE
Gara, su copr. pompa H20 x entr. H20 tutto ris
da £168,72
da £168,72
# 054
MPN: 008401408
Rondella
Rondò. 14,5x21x1,5 rame
da £1,29
da £1,29
