006 - Sistema elettrico

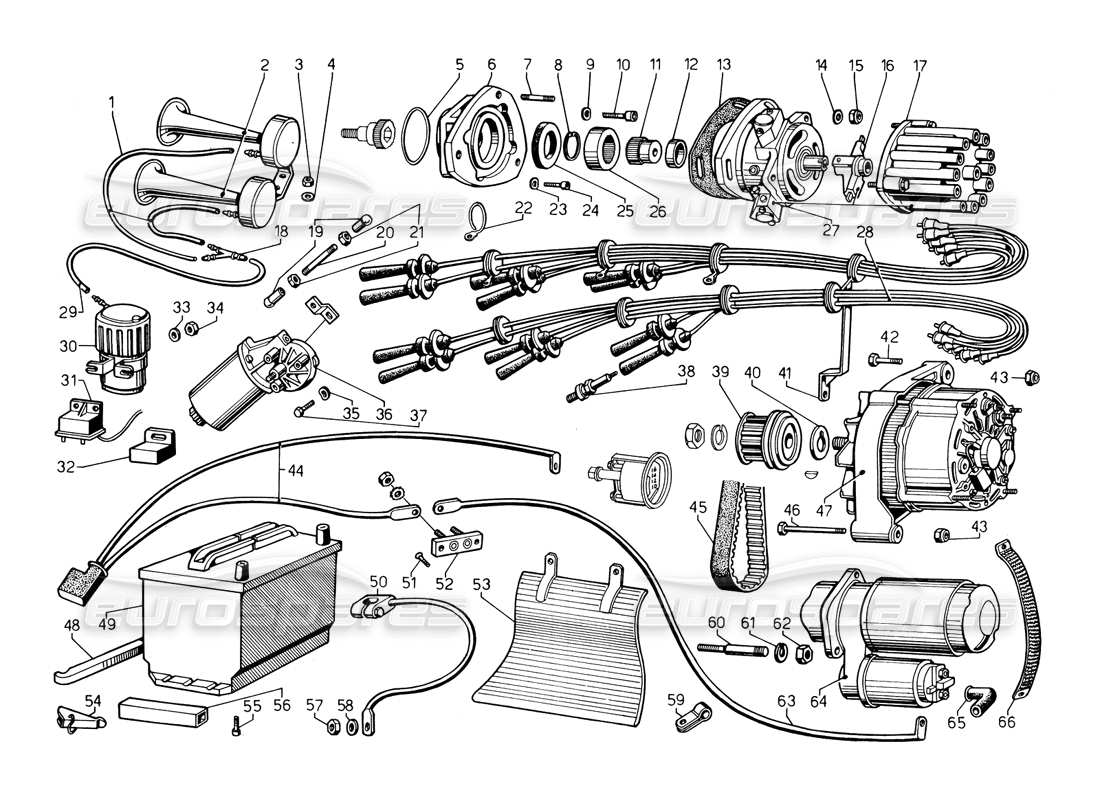

Lamborghini Countach 5000 QV (1985) Electrical System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 006111138
TUBO
Tubo dal tre vie alia tromba
da £3,02
da £3,02
# 002
MPN: 005935553
CLAXONE
Avvis. elettropn. fiamm. TA/OGT 165.707.02
da £202,49
da £202,49
# 003
MPN: N0111849
NOCE
DADO N/70/108M
da £0,95
da £0,95
Questa parte sostituisce il numero di parte 008200809
# 004
MPN: N90179103
Rondella
Rondò. 8,4 UNI 1734 8G
da £1,09
da £1,09
Questa parte sostituisce il numero di parte 008400801
# 005
MPN: 008605803
O-RING
Anello o rif. 162
da £0,54
da £0,54
# 006
MPN: 001621009
SUPPORTO DISTRIBUTORE
Supp. spinterogeno
da £199,96
da £199,96
# 007
MPN: 008300818
BULLONE
Prig. M8x30 UNI 5911 8G
da £2,94
da £2,94
# 008
MPN: 008573202
ANELLO DI BLOCCAGGIO
Seeger AA 30 I
da £3,61
da £3,61
# 009
MPN: 008410810
RONDELLA Rondella
Rondella di fermo DIN 137/4
Superamento
Superamento
# 010
MPN: N10518402
VITE M8X30
da £3,94
da £3,94
# 011
MPN: 001619338
INGRANAGGIO DI PROGETTO
Traino per distributore di accensione
da £247,46
da £247,46
# 012
MPN: 001612737
SQUILLO
Anello paraolio
da £20,46
da £20,46
# 013
MPN: 001600371
DISTANZIATORE
Spess. supp. spinterogeno
da £51,13
da £51,13
# 014
MPN: N90179103
Rondella
Rondò. 8,4 UNI 1734 8G
da £1,06
da £1,06
Questa parte sostituisce il numero di parte 008400801
# 015
MPN: 008200809
NOCE
DADO B/70/208M
Superamento
Superamento
# 016
MPN: 001610315
BRACCIO ROTORE
da £199,56
da £199,56
# 017
MPN: 001619316
CAP. DISTRIBUTORE
da £395,00
da £395,00
# 018
MPN: 006108392
BOCCHETTONE
Gara, a 3 vie trombe/compr.
da £2,27
da £2,27
# 019
MPN: 007044005
GIUNTO
GiuntoAS 10 DIN 71802/C
# 020
MPN: 008300629
BULLONE
Prig. M6x1x58 8G
da £14,68
da £14,68
# 021
MPN: 008200602
NOCE
Dado M6 UNI 5588 5S
da £0,53
da £0,53
# 022
MPN: 001601567
CAVO A SPINA
Supp. passafili candele
da £43,58
da £43,58
# 023
MPN: 008410602
RONDELLA Rondella
Rondella di fermo DIN 137/B
da £29,19
da £29,19
# 024
MPN: 008700612
VITE
Visita 6x1 UNI 5931
Superamento
Superamento
# 025
MPN: 008613504
RITENZIONE OLIO
Anello DPSM 35527 AP
da £7,46
da £7,46
# 026
MPN: 001600376
DISTR. GIUNTO
Cannotto PDF spinterogeno
da £279,74
da £279,74
# 027
MPN: 001621836
DISTRIBUTORE
Distributore marelli
# 028
MPN: LHT005
SET COMPLETO DI CAVI HT
(valido per singolo distributore)
da £795,00
da £795,00
# 029
MPN: 006111139
TUBO
TUBO DAL COMPRESSORE AL TRE VIE
da £8,43
da £8,43
# 030
MPN: 006119514
CLAXON COM
Elettrocompresso. M/1 2000 contro 163.707.00
da £69,33
da £69,33
# 031
MPN: 001619270
RELÈ
Relais x trombe con pulsan. com. sul posto
da £11,32
da £11,32
# 032
MPN: 006311152
RELÈ
Relais 03322041 50 fari
da £76,23
da £76,23
# 033
MPN: N90179103
Rondella
Rondò. 8,4 UNI 1734 8G
da £1,09
da £1,09
Questa parte sostituisce il numero di parte 008400801
# 034
MPN: N0111849
NOCE
DadoN/70/108M
da £0,95
da £0,95
Questa parte sostituisce il numero di parte 008200809
# 035
MPN: 008410603
RONDELLA Rondella
Rondò. A6,4 UNI 1751 C72
Superamento
Superamento
# 036
MPN: 006990050
MOTORE LEGGERO
Mot. alzafari dx 401400/C
da £2.152,53
da £2.152,53
# 036
MPN: 006990051
MOTORE LEGGERO
Mot. alzafari sx 401401/C
da £3.510,74
da £3.510,74
# 037
MPN: 008100601
BULLONE
Toro. M6x18 UNI 5739 8G
Superamento
Superamento
# 038
MPN: 001630009
Candele di accensione
da £14,95
da £14,95
Questa parte sostituisce il numero di parte 001625635
# 039
MPN: 001613761
PULEGGIA
Comples. puleggia traino alt. e pompa aria
da £71,50
da £71,50
# 040
MPN: 001619952
DISTANZIATORE
distanza. puleggia e alternatore
# 041
MPN: 001621931
GANCIO
Gancio sup. passafili candele
da £6,42
da £6,42
# 042
MPN: 008101019
BULLONE
Toro. M10x45 UNI 5737 10K
da £2,89
da £2,89
# 043
MPN: 008201008
NOCE
DADO B/70/210M
da £0,81
da £0,81
# 044
MPN: 001610771
CABL. BATTERIA
Cavo Batt./mot. aw./C
da £153,57
da £153,57
# 045
MPN: 001613915
CINTURA
Cinghia traino alternato. 210LP100
da £380,69
da £380,69
# 046
MPN: 008101045
BULLONE
Toro. M10x85 UNI 5737 8G
da £0,65
da £0,65
# 047
MPN: 001620643
ALTERNATORE
Alternativo. compl. di sfogo. rispetto a 0120469667
# 048
MPN: 001624065
SUPPORTO
Staffa fiss. batteria/C
da £70,01
da £70,01
# 049
MPN: 001619357
BATTERIA
BATTERIA
# 050
MPN: 001604746
CABL. BATTERIA
Cavo negativo. batteria
da £335,10
da £335,10
# 051
MPN: 008700801
VITE
Visita M8x16 università 5933-67/A
da £0,53
da £0,53
# 052
MPN: 001606170
BAT. CAVO A
Mors. collegio. cavi batt.
da £36,03
da £36,03
# 053
MPN: 001621814
TESTA INGROSSO
Parata x motore avviamento
da £239,48
da £239,48
# 054
MPN: 001611380
BA MANTENERE
Gancio batteria USM 325D
# 055
MPN: 008700512
VITE
Vite brugola 5x0,8x10 8G
Superamento
Superamento
# 056
MPN: 001619351
DISTANZIATORE
Distanziale per batteria
# 057
MPN: N01100845
NOCE
Dado M8 UNI 5587-65/8G
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 008200801 - e 2 altro. Fare clic per visualizzare i dettagli
# 058
MPN: N90179103
Rondella
Rondò. 8,4 UNI 1734 8G
da £1,12
da £1,12
Questa parte sostituisce il numero di parte 008400801
# 059
MPN: 008830114
ANELLO DI MORSETTO
Fascetta passacavo
da £67,19
da £67,19
# 060
MPN: 008301215
BULLONE
Prig. 12x1,75x75
da £11,87
da £11,87
# 061
MPN: 008411303
RONDELLA Rondella
Rondò. un 13 UNI 1751
da £2,01
da £2,01
# 062
MPN: 008201211
NOCE
Dado M12 UNI 5588-65/8G
da £5,22
da £5,22
# 063
MPN: 001605790
CABL. BATTERIA
Cavo Batt. mot./aw. corto
# 064
MPN: 001604460
Motorino di avviamento
# 065
MPN: 001606173
TAPPO CAVO
Pipetta cavomot. avv.to
da £0,82
da £0,82
# 066
MPN: 001604328
St motore ca
Cavo massa mot/telaio e marmitte
Superamento
Superamento
