lamborghini lp700-4 roadster (2013) elettriche centrali diagramma delle parti

905.02.00 - ELETTRICHE CENTRALI

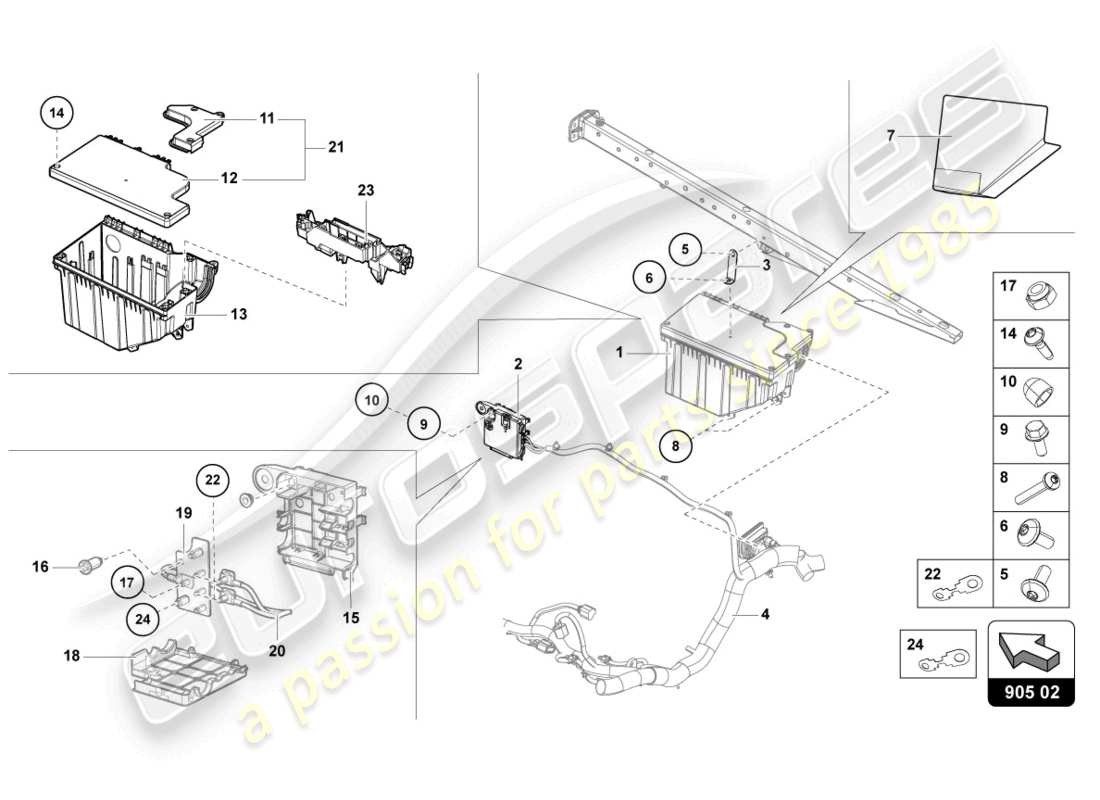

Lamborghini LP700-4 ROADSTER (2013) CENTRAL ELECTRICS Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
              #
              Numero di parte
              Descrizione
              Chiave
              Prezzo
              # 001
              -
              SCATOLA ELETTRONICA
              VEDI RIF. 12 E 13 - NON INCLUDE RIF. 23
              # 002
              MPN: 8K0937517
              POTENZIALE DISTRIBUTORE
              da £30,33
              da £30,33
              POTENZIALE DISTRIBUTORE Genuine Lamborghini - Nuovo (Per ordinare)
              # 003
              MPN: 470937155
              STAFFA DI FISSAGGIO
              da £12,73
              da £12,73
              staffa Genuine Lamborghini - Nuovo in magazzino
              # 004
              -
              CABLAGGIO PER VANO MOTORE
              VEDI ILLUSTRAZIONE: 905.01.06
              # 006
              MPN: N91055501
              BULLONE A TESTA ESAGONALE CAVA OVALE
              M5X12
              da £0,51
              da £0,51
              Questa parte sostituisce il numero di parte N10459201 - e 1 altro. Fare clic per visualizzare i dettagli
              ESALOBOLARE SOCKETM5GFSX12 Genuine Lamborghini - Nuovo (Per ordinare)
              ESALOBOLARE SOCKETM5GFSX12 Genuine Lamborghini - Nuovo (altro) in magazzino
              VITE
              # 007
              MPN: 470937115
              ISOLAMENTO TERMICO
              da £54,21
              da £54,21
              COPERTURA PROTETTIVA PARATIA ANTICALORE Genuine Lamborghini - Nuovo (Per ordinare)
              # 008
              MPN: N10470703
              TONDO HD. VITE
              M6X50
              da £0,95
              da £0,95
              Questa parte sostituisce il numero di parte N10470701
              PRESA ESALOBATA Genuine Lamborghini - Nuovo in magazzino
              TONDO HD. VITE Genuine Porsche Parte - Nuovo in magazzino
              TONDO HD. VITE Genuine Ricambio Bentley - Nuovo (Per ordinare)
              # 009
              MPN: N10653201
              BULLONE CON COLLARE ESAGONALE
              M6X16
              da £0,47
              da £0,47
              FLANGIA ESAGONALE M6X16 Genuine Lamborghini - Nuovo in magazzino
              BULLONE ESAGONALE HD. CON SPALLA Genuine Porsche Parte - Nuovo (Per ordinare)
              Genuine Parte Bentley (non più disponibile su ordinazione)
              # 010
              MPN: N90450201
              CAPPUCCIO PROTETTIVO
              10X12
              da £0,47
              da £0,47
              CAPPUCCIO PROTETTIVO Genuine Lamborghini - Nuovo in magazzino
              CAPPUCCIO PROTETTIVO Genuine Porsche Parte - Nuovo (Per ordinare)
              # 011
              MPN: 470937576A
              COPERTINA
              da £18,76
              da £18,76
              COPERCHIO SCAT.FUSIB.MOTORE Genuine Lamborghini - Nuovo (Per ordinare)
              # 012
              MPN: 470937587A
              COPERTINA
              da £27,32
              da £27,32
              COPERTURA E-BOX Genuine Lamborghini - Nuovo (Per ordinare)
              # 013
              MPN: 470937573A
              SCATOLA ELETTRONICA
              INFERIORE
              da £69,12
              da £69,12
              SCATOLA RELE' SCAT.FUSIB.MOTORE Genuine Lamborghini - Nuovo (Per ordinare)
              # 014
              MPN: N90731503
              BULLONE DEL PANNELLO CON TESTA ESAGONALE
              6X25
              da £0,47
              da £0,47
              VITE TP6X25-Q Genuine Lamborghini - Nuovo in magazzino
              BULLONE DEL PANNELLO CON TESTA ESAGONALE Genuine Porsche Parte - Nuovo (Per ordinare)
              BULLONE DEL PANNELLO CON TESTA ESAGONALE Genuine Ricambio Bentley - Nuovo (Per ordinare)
              # 015
              -
              POTENZIALE DISTRIBUTORE
              NESSUN PEZZO DI RICAMBIO - INCLUSO NEL RIF. 2
              # 016
              -
              PRESA START SLAVE
              NESSUN PEZZO DI RICAMBIO - INCLUSO NEL RIF. 2
              # 017
              -
              BULLONE INSERITO A PRESSIONE
              NESSUN PEZZO DI RICAMBIO - INCLUSO NEL RIF. 2
              # 018
              -
              COPERTINA
              NESSUN PEZZO DI RICAMBIO - INCLUSO NEL RIF. 2
              # 019
              -
              PEZZO DI CONTATTO
              NESSUN PEZZO DI RICAMBIO - INCLUSO NEL RIF. 2
              # 020
              -
              SET CABLAGGIO PER BATTERIA +
              VEDI ILLUSTRAZIONE: 905.01.06
              # 021
              -
              1 IMPOSTA I TAPPI E IL CILINDRO DI SERRATURA PER LA PRESA DI RICARICA
              SOLO PER MY18 DI AVENTADOR S, S ROADSTER, CENTENARIO E CENTENARIO ROADSTER
              # 022
              MPN: N10424902
              FUSIBILE
              40A
              da £2,60
              da £2,60
              STRISCIA FUSIBILE Genuine Lamborghini - Nuovo (Per ordinare)
              FUSIBILE A STRISCIA Genuine Ricambio Bentley - Nuovo (Per ordinare)
              # 023
              MPN: 470937503
              PORTAFUSIBILI
              da £42,14
              da £42,14
              PIASTRA RELÈ Genuine Lamborghini - Nuovo (Per ordinare)
              # 024
              -
              FUSIBILE DI SICUREZZA
              NON PER QUESTO VERSION-100A -BLU-
