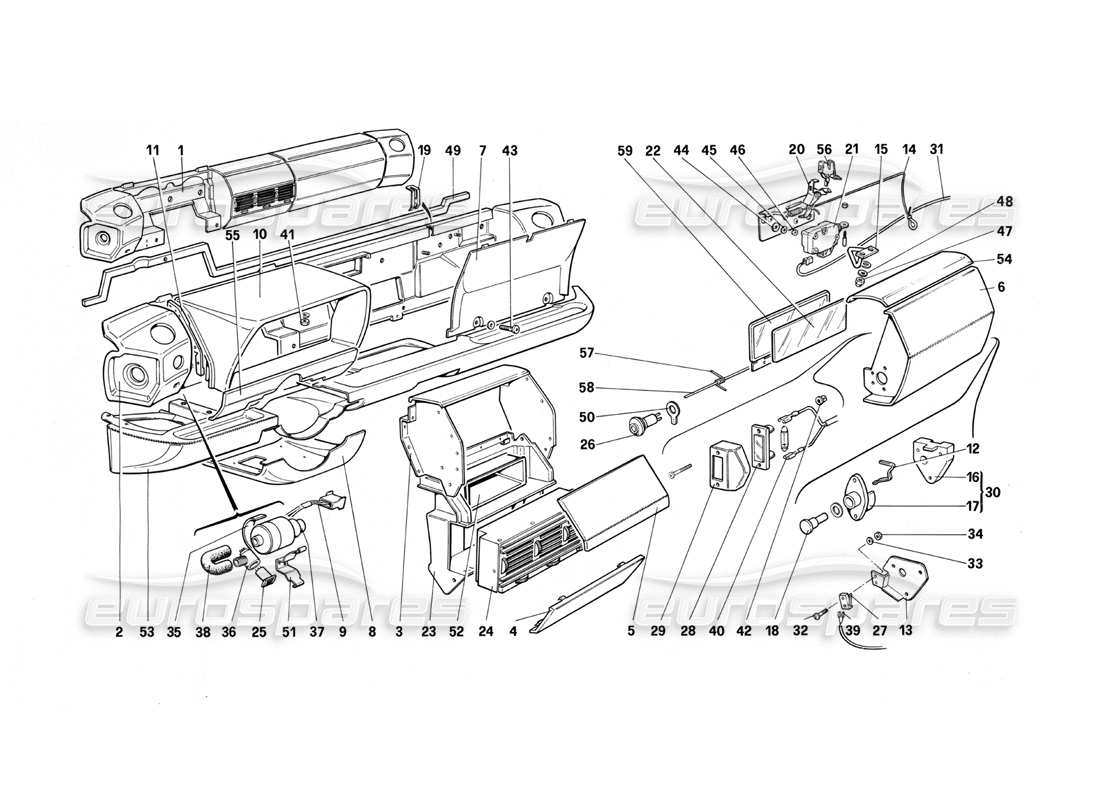

117 - Dashboard (per la versione USA)
Ferrari Testarossa (1990) Dashboard (for US Version) Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 61553666
MONTAGGIO CRUSCOTTO
Con sedile strumenti
# 001
MPN: 61553700
MONTAGGIO CRUSCOTTO
Senza sedile strumenti
da £3.034,41
da £3.034,41
# 002
MPN: 61553866
Cornice del cruscotto
# 003
MPN: 61520866
SEZIONE CENTRALE CRUSCOTTO
# 004
MPN: 61553968
PANNELLO CENTRALE CRUSCOTTO
# 005
MPN: 61521166
COPERTURA CENTRALE CRUSCOTTO
# 006
MPN: 61554166
SCATOLA CRUSCOTTO
# 007
MPN: 61554200
PANNELLO SCATOLA CRUSCOTTO
Superamento
Superamento
Questa parte sostituisce il numero di parte 61554212
# 008
MPN: 61554966
COPERTURA PIANTONE STERZO
Fino all'auto n. 82829
# 008
MPN: 61578466
COPERTURA PIANTONE STERZO
Dall'auto n. 82830
# 009
MPN: 119436
CAVO SENSORE TEMPERATURA INTERNA
# 011
MPN: 61521866
PEZZO AD ANGOLO RETTO
# 011
MPN: 61521966
ANGOLARE SINISTRO
# 012
MPN: 61522660
CLIP
# 013
MPN: 61554500
staffa
da £11,89
da £11,89
# 014
MPN: 61554466
CAVO DI SICUREZZA
# 015
MPN: 61554666
INCONTRO DI SERRATURA
# 016
MPN: 61522466
CERNIERA FISSA DESTRA
# 016
MPN: 61522500
CERNIERA FISSA SINISTRA
Superamento
Superamento
# 016
MPN: 61558966
Strumenti abitativi
# 017
MPN: 61522600
CERNIERA MOBILE DESTRA
da £2,10
da £2,10
# 017
MPN: 61522766
CERNIERA MOBILE SINISTRA
# 018
MPN: 61522866
SPILLO
# 019
MPN: 61554760
TELAIO
# 021
MPN: 61523100
MAGNETE DI BLOCCO
da £1.043,90
da £1.043,90
# 022
MPN: 61523200
SPECCHIO DI CORTESIA
da £22,53
da £22,53
# 023
MPN: 61523360
STRUTTURA
# 024
MPN: 61523566
USCITA ARIA CENTRALE
# 025
MPN: 61879168
SENSORE PER TEMPERATURA INTERNA
# 026
MPN: 61523600
PRESA
da £9,45
da £9,45
# 026
MPN: 61545800
STAFFA DI SERRATURA
da £57,33
da £57,33
# 027
MPN: 61523766
INTERRUTTORE
# 028
MPN: 61647260
LAMPADA PER SCATOLA CRUSCOTTO
# 029
MPN: 61523866
CORNICE LAMPADA SCATOLA CRUSCOTTO
# 031
MPN: 124410
PRESA CAVI
da £5,60
da £5,60
# 032
MPN: 61524180
VITE
# 033
MPN: 61524200
Rondella
da £0,47
da £0,47
# 034
MPN: 61524300
NOCE
da £0,47
da £0,47
# 035
MPN: 120065
ANELLO SENSORE
da £0,85
da £0,85
# 036
MPN: 61679266
SENSORE SCATOLA
# 037
MPN: 61679366
VENTOLA ASPIRAZIONE PER SENSORE
# 038
MPN: 124839
TUBO DA ASPIRAZIONE A SENSORE
# 038
MPN: 61523966
CERNIERA SCATOLA CRUSCOTTO DESTRA
# 038
MPN: 61524000
CERNIERA SCATOLA CRUSCOTTO SINISTRO
da £6,33
da £6,33
Questa parte sostituisce il numero di parte 61522500 - e 1 altro. Fare clic per visualizzare i dettagli
# 039
MPN: 124469
INTERRUTTORE CAVI
da £3,01
da £3,01
# 040
MPN: 124411
CAVI LAMPADA
da £11,88
da £11,88
# 041
MPN: 14684111
NOCE
# 042
MPN: 12611342
VITE FEMMINA
Superamento
Superamento
Questa parte sostituisce il codice articolo 12611107 che abbiamo in magazzino
# 043
MPN: 15688361
VITE
# 044
MPN: 12643724
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 045
MPN: 10519401
Rondella
da £0,71
da £0,71
# 046
MPN: 15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
# 047
MPN: 14651811
NOCE
# 048
MPN: 16519201
Rondella
# 049
MPN: 61554300
STRUTTURA DI SUPPORTO CRUSCOTTO
da £229,55
da £229,55
# 051
MPN: 61689566
staffa
# 052
MPN: 61541666
SCATOLA RADIO
# 053
MPN: 61554860
PROTEZIONE GINOCCHIO
Fino all'auto n. 82829
# 053
MPN: 61578366
PROTEZIONE GINOCCHIO
Dall'auto n. 82838
# 054
MPN: 61554860
COPERTURA SCATOLA
# 055
MPN: 61561960
COPERTURA INFERIORE
# 056
MPN: 61545666
SERRATURA CASSETTO PORTAOGGETTI
# 057
MPN: 61577500
CLIP
da £1,06
da £1,06
# 058
MPN: 61577686
SPILLO
# 058
MPN: 66761466
TERMINALE NEGATIVO
# 059
MPN: 61577466
Specchio, completo
