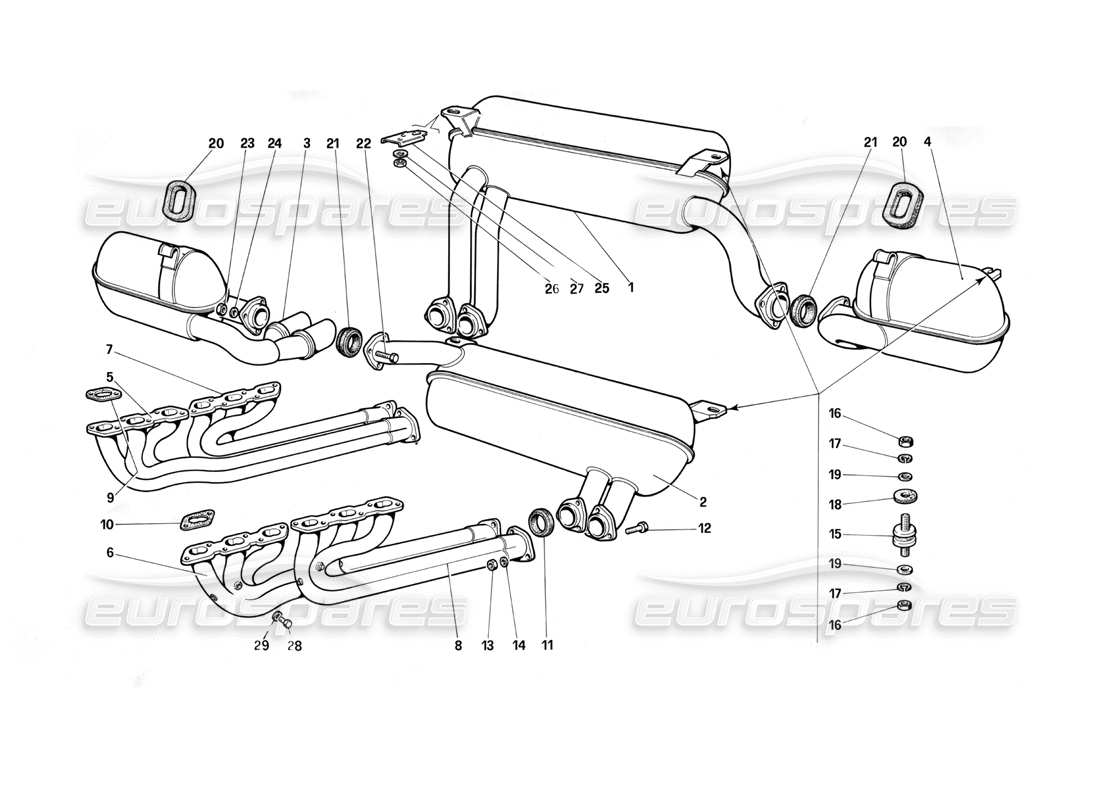

019 - Sistema di scarico (per versione B1 - GD1)
Ferrari Testarossa (1990) Exhaust System (for B1 - GD1 Version) Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 124495
SILENZIATORE CENTRALE SUPERIORE
da £1.044,75
da £1.044,75
# 002
MPN: 124496
SILENZIATORE CENTRALE INFERIORE
da £3.633,15
da £3.633,15
# 003
MPN: 124497

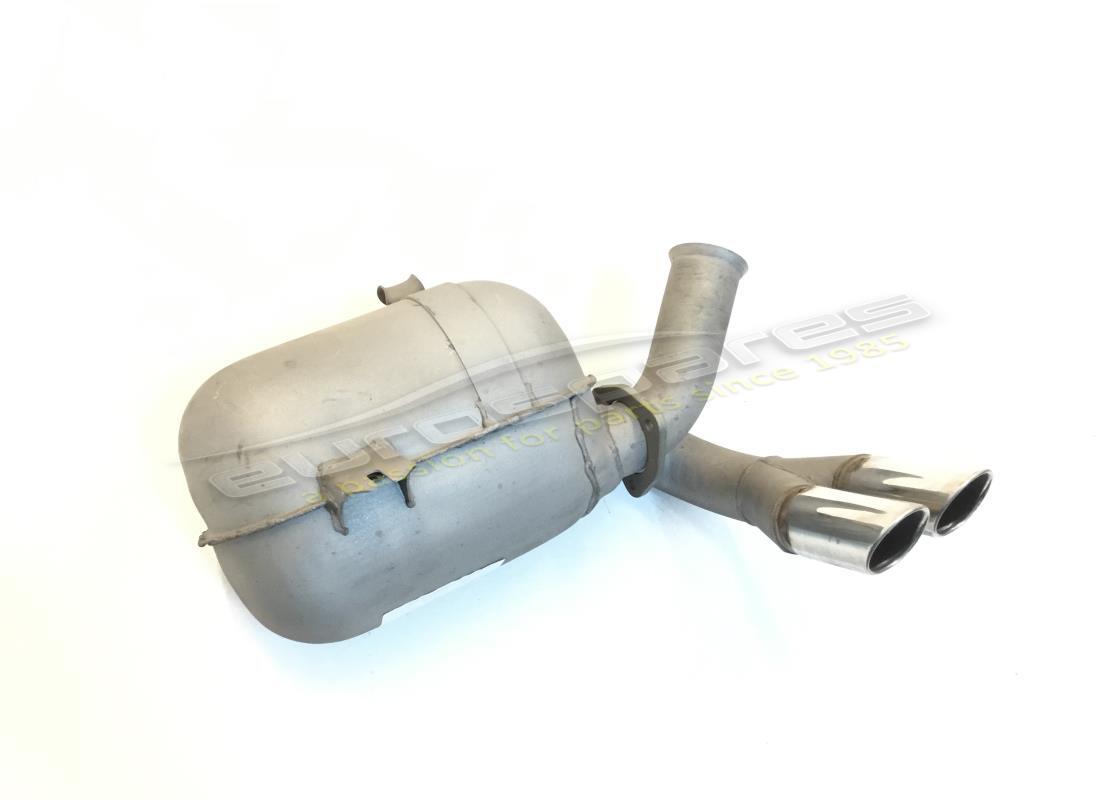

SILENZIATORE LATO DX
da £1.666,30
da £1.666,30
# 004
MPN: 124498

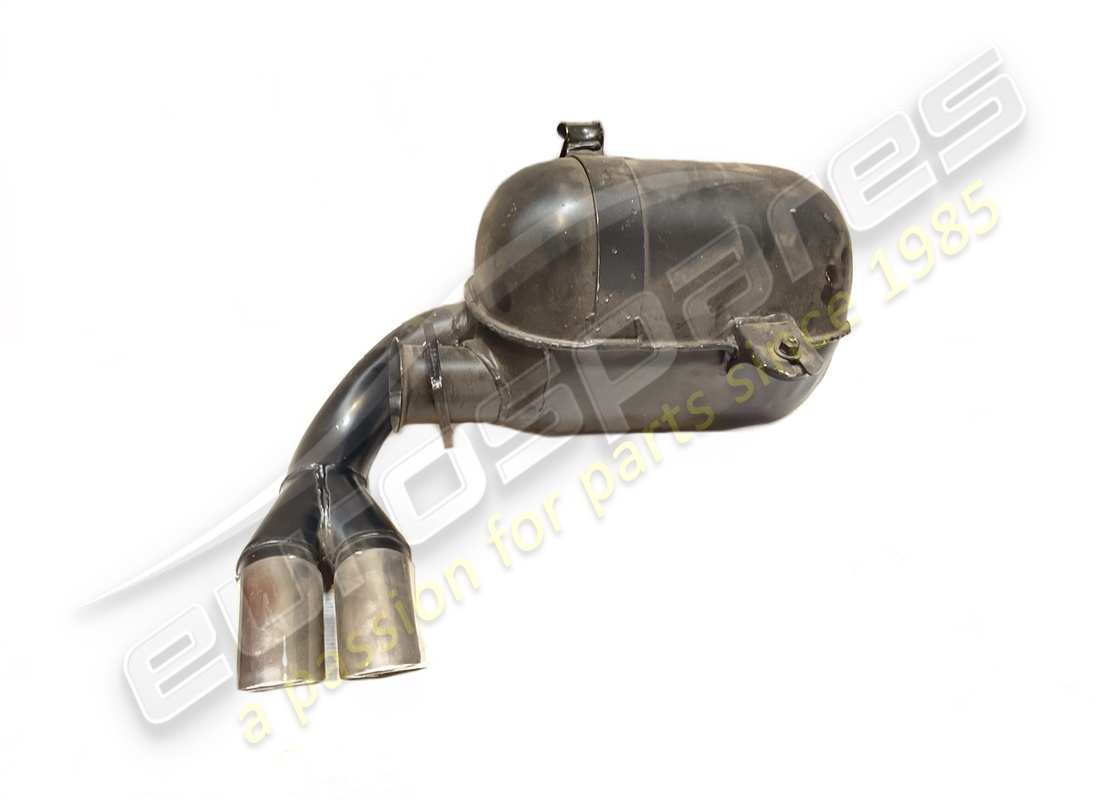

SILENZIATORE LATO SX
da £2.120,74
da £2.120,74
# 005
MPN: 123269

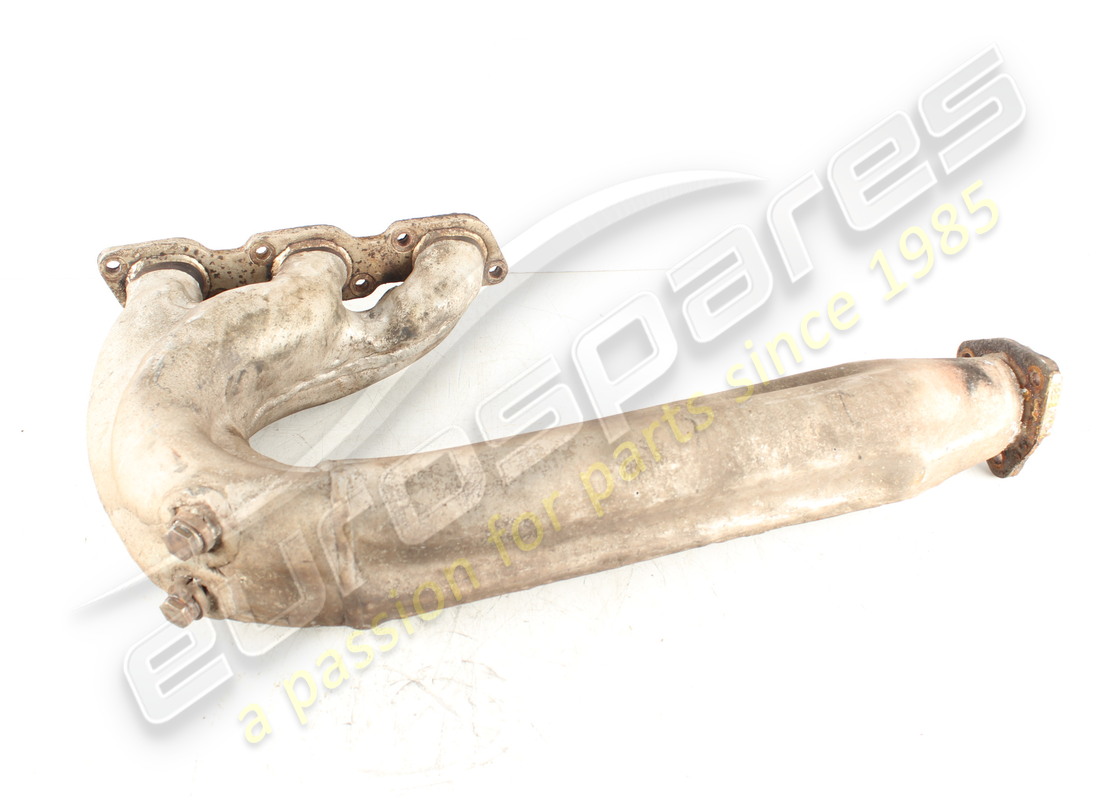

COLLETTORE ANTERIORE DX
da £553,70
da £553,70
# 006
MPN: 123270
COLLETTORE ANTERIORE SX
da £439,74
da £439,74
# 007
MPN: 123271
COLLETTORE POSTERIORE DX
da £445,86
da £445,86
# 008
MPN: 123272
COLLETTORE POSTERIORE SX
da £445,86
da £445,86
# 009
MPN: 146695

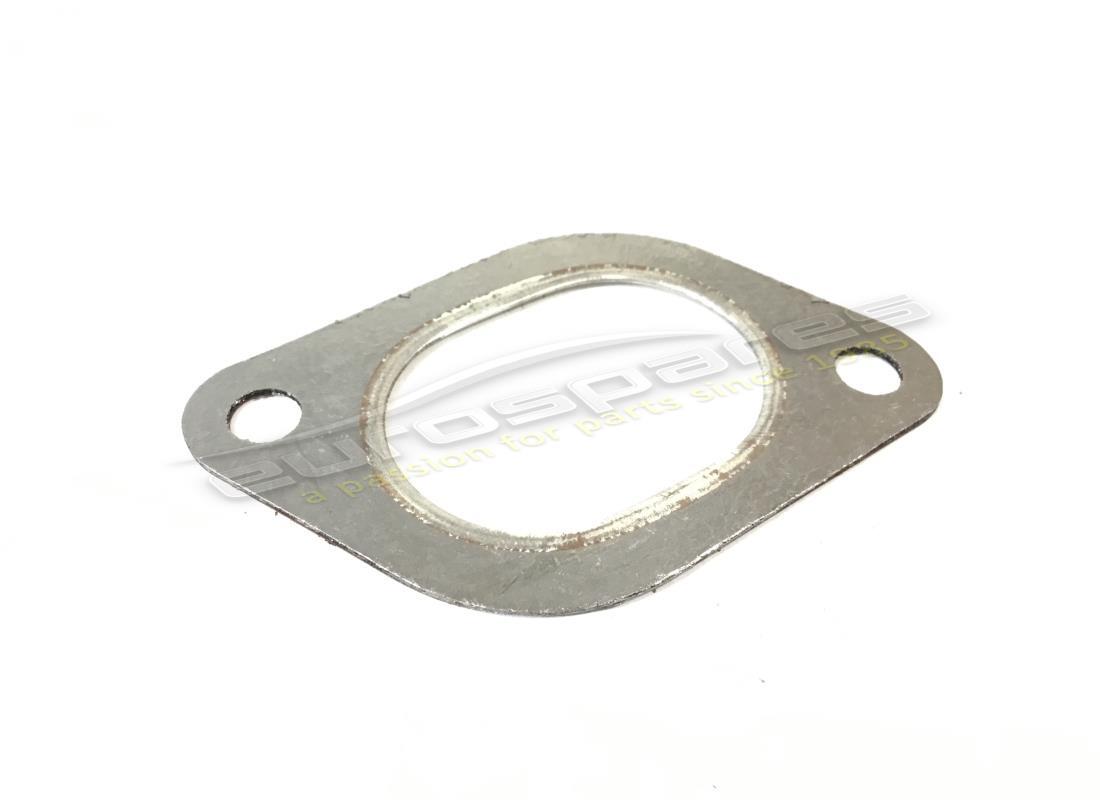

GUARNIZIONE
da £6,21
da £6,21
Questa parte sostituisce il numero di parte 124693
# 009
MPN: 146695
GUARNIZIONE
Senza Amianto
da £6,21
da £6,21
Questa parte sostituisce il numero di parte 124693
# 010
MPN: 146694
GUARNIZIONE
da £6,60
da £6,60
Questa parte sostituisce il numero di parte 124694 - e 1 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 146694
GUARNIZIONE
Senza Amianto
da £6,60
da £6,60
Questa parte sostituisce il numero di parte 124694 - e 1 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 146698
GUARNIZIONE
Uso alternativo:154984
da £10,97
da £10,97
Questa parte sostituisce il numero di parte 103377 - e 1 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 146698
GUARNIZIONE
Senza Amianto
da £10,97
da £10,97
Questa parte sostituisce il numero di parte 103377 - e 1 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 16044021
VITE
da £1,67
da £1,67
Questa parte sostituisce il numero di parte 119631
# 013
MPN: 114748
NOCE
da £7,97
da £7,97
# 014
MPN: 107618
Rondella
da £0,97
da £0,97
# 015
MPN: 109453
TAMPONE IN GOMMA
da £36,10
da £36,10
# 016
MPN: 16100824
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16100814 - e 1 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 127496
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10516671 - e 2 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 105923
Rondella ISOLANTE
Superamento
Superamento
# 019
MPN: 12646701
Rondella
da £0,50
da £0,50
# 020
MPN: 101999
ANELLO SUPPORTO SILENZIATORE
da £16,02
da £16,02
# 021
MPN: 146696
GUARNIZIONE
Con Amianto
da £17,80
da £17,80
Questa parte sostituisce il numero di parte 110313
# 021
MPN: 146696
GUARNIZIONE
Senza Amianto
da £17,80
da £17,80
Questa parte sostituisce il numero di parte 110313
# 022
MPN: 16044021
VITE
da £1,67
da £1,67
Questa parte sostituisce il numero di parte 119631
# 023
MPN: 114748
DADO AUTOBLOCCANTE
da £7,97
da £7,97
# 024
MPN: 107618
Rondella
da £0,97
da £0,97
# 025
MPN: 122555
STAFFA SUPPORTO SILENZIATORE
da £7,29
da £7,29
# 026
MPN: 16100824
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16100814 - e 1 altro. Fare clic per visualizzare i dettagli
# 027
MPN: 106852
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516670 - e 2 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 110860
TAPPO PER ASPIRAZIONE CO
da £7,65
da £7,65
Questa parte sostituisce il numero di parte 11903240
# 029
MPN: 10298460
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 93353
