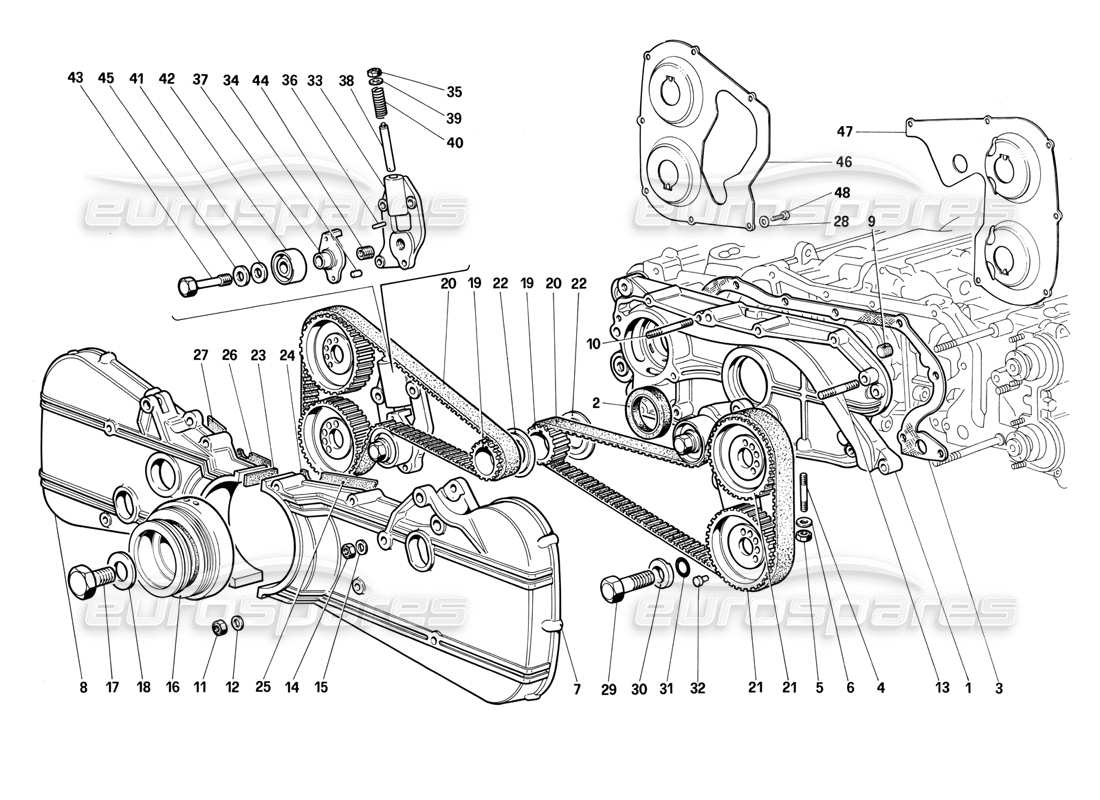

005 - Sistema di cronometraggio - Controlli
Ferrari Testarossa (1990) Timing System - Controls Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 000
MPN: OILKTR
KIT PARAOLIO MOTORE
Il kit paraolio originale è composto da: x1 121094 / x1 138391 / x4 114639 / x2 132452
# 001
MPN: 121433
COPERTURA ANTERIORE, COMPLETA
Con basamento completo - Fino al motore n. 20820
# 001
MPN: 143102
COPERTURA ANTERIORE, COMPLETA
Con basamento completo - Motore di avviamento n. 20821
# 002
MPN: 121094
ANELLO DI TENUTA
da £23,45
da £23,45
# 003
MPN: 134947
GUARNIZIONE - SENZA AMIANTO
Superamento
Superamento
Questa parte sostituisce il numero di parte 122172
# 003
MPN: 150197
GUARNIZIONE
da £29,99
da £29,99
Questa parte sostituisce il numero di parte 134947
# 004
MPN: 13449621
PERNO
Superamento
Superamento
# 005
MPN: 12575621
NOCE
da £1,40
da £1,40
# 006
MPN: 12601471
Rondella
Superamento
Superamento
# 007
MPN: 126068
COPERTURA SX
da £507,48
da £507,48
Questa parte sostituisce il numero di parte 123007
# 008
MPN: 125778
COPERTURA DX
Questa parte sostituisce il numero di parte 123016
# 009
MPN: 127635
TAPPO
da £1,52
da £1,52
Questa parte sostituisce il numero di parte 183447
# 010
MPN: 13544324
PERNO
da £7,83
da £7,83
Questa parte sostituisce il numero di parte 13544321
# 011
MPN: 101139
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104425
# 012
MPN: 12601371
Rondella
Superamento
Superamento
# 013
MPN: 13450421
PERNO
Superamento
Superamento
# 014
MPN: 12575611
NOCE
Superamento
Superamento
# 015
MPN: 12601471
Rondella
Superamento
Superamento
# 016
MPN: 125194
PULEGGIA A MANOVELLA
da £5.481,00
da £5.481,00
# 016
MPN: 134145
AMMORTIZZATORE
Per cintura di controllo Poli V
da £2.034,30
da £2.034,30
# 017
MPN: 138793
VITE
da £44,61
da £44,61
Questa parte sostituisce il numero di parte 100476 - e 8 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 102775
Rondella
da £1,21
da £1,21
# 019
MPN: 123112
INGRANAGGIO DI COMANDO DELLA CINGHIA
da £3,92
da £3,92
# 020
MPN: 154401
CINGHIA DI DISTRIBUZIONE
da £14,10
da £14,10
Questa parte sostituisce il numero di parte 154727
# 020
MPN: FTBK007
KIT CINGHIA DI DISTRIBUZIONE
# 021
MPN: 123108
PULEGGIA CINGHIA DENTATA
da £239,54
da £239,54
# 022
MPN: 120733
ANELLO DI BLOCCAGGIO CINGHIA DI DISTRIBUZIONE
da £120,73
da £120,73
# 023
MPN: 128029
PROTEZIONE ADESIVA
da £1,61
da £1,61
# 024
MPN: 128030
PROTEZIONE ADESIVA
da £4,96
da £4,96
# 025
MPN: 128031
PROTEZIONE ADESIVA
da £2,25
da £2,25
# 026
MPN: 128032
PROTEZIONE ADESIVA
da £2,25
da £2,25
# 027
MPN: 128033
PROTEZIONE ADESIVA
da £1,85
da £1,85
# 028
MPN: 12601171
Rondella
Superamento
Superamento
# 029
MPN: 146450
VITE
Motore di avviamento n. 21581
# 029
MPN: 146540
VITE
da £9,06
da £9,06
Questa parte sostituisce il numero di parte 16326431 - e 3 altro. Fare clic per visualizzare i dettagli
# 030
MPN: 114802
Rondella DI FERMO INGRANAGGIO
da £6,15
da £6,15
# 031
MPN: 114808
ANELLO DI TENUTA
da £2,25
da £2,25
# 032
MPN: 114803
PERNO DI GUIDA
da £12,01
da £12,01
# 033
MPN: 121044
TAMPONE CATENA
da £83,60
da £83,60
# 034
MPN: 125717
TASSELLO
da £1,59
da £1,59
# 035
MPN: 102948
DADO AUTOBLOCCANTE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12574211 - e 4 altro. Fare clic per visualizzare i dettagli
# 036
MPN: 13933570
PERNO A MOLLA
da £0,47
da £0,47
# 037
MPN: 121045
PIASTRA SUPPORTO TENDINA CINGHIA
da £315,57
da £315,57
# 038
MPN: 121047
PERNO COMANDO MOLLA
da £7,90
da £7,90
# 039
MPN: 121558
Rondella DI FERMO MOLLA
da £0,94
da £0,94
# 040
MPN: 121249
PRIMAVERA
da £11,82
da £11,82
# 041
MPN: 111460
DISTANZIATORE
da £12,81
da £12,81
# 042
MPN: 116750
CUSCINETTO BARELLA CINGHIA
da £104,00
da £104,00
Questa parte sostituisce il numero di parte 116750/A
# 043
MPN: 111458
VITE
da £40,19
da £40,19
# 044
MPN: 13524670
ELIC-COIL
da £0,71
da £0,71
# 045
MPN: 102824
Rondella
da £14,96
da £14,96
# 046
MPN: 123705
PIASTRA PROTEZIONE CINGHIA DX
da £383,26
da £383,26
# 047
MPN: 123706
PIASTRA PROTEZIONE CINGHIA SX
da £358,31
da £358,31
# 048
MPN: 10977711
VITE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10977721
