125 - Unità di riscaldamento

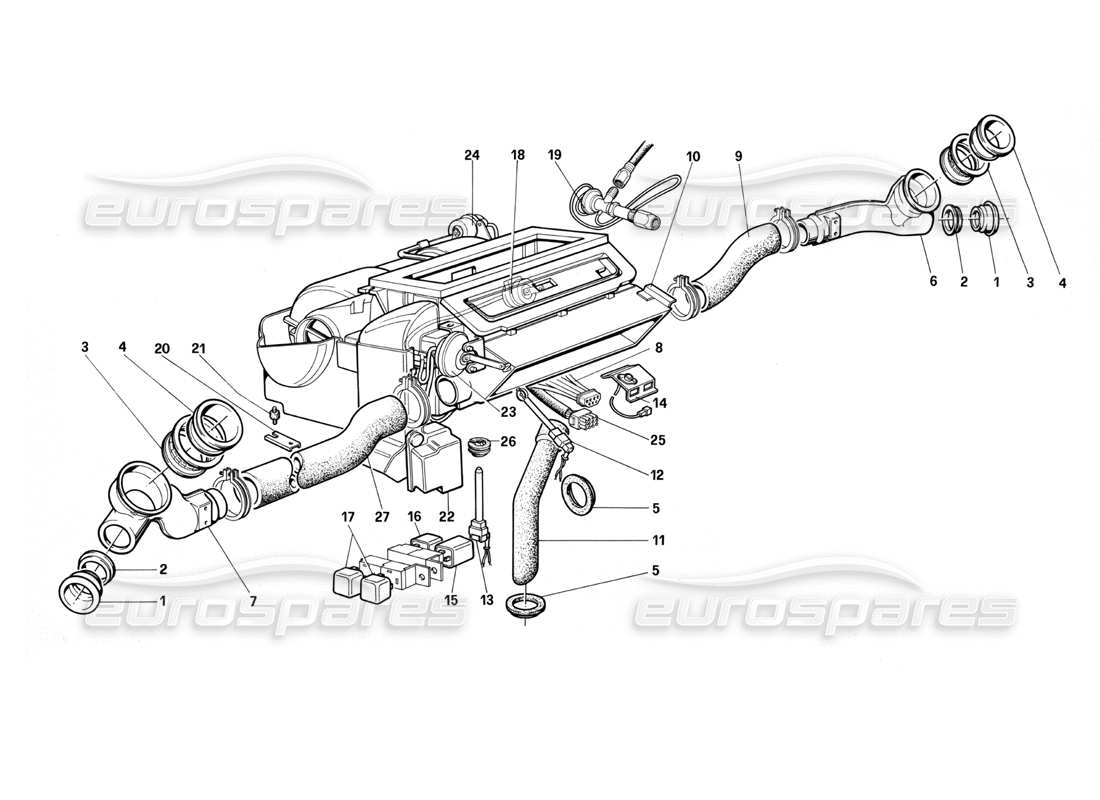

Ferrari Testarossa (1987) Heater Unit Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 61528300
GUARNIZIONE CONDOTTO ARIA
# 002
MPN: 61528400
TELAIO PER GUARNIZIONE
Superamento
Superamento
# 003
MPN: 61528500
ANELLO CORNICE PRESA ARIA
da £4,30
da £4,30
# 004
MPN: 61528600
CONDOTTO DELL'ARIA
da £90,07
da £90,07
# 005
MPN: 61528700
GUARNIZIONE PER TUBO USCITA ACQUA
da £1,56
da £1,56
# 006
MPN: 61528800
CONDOTTO ARIA DX
Guida a sinistra
da £70,90
da £70,90
# 006
MPN: 61535500
CONDOTTO ARIA DX
Guida a destra
da £64,73
da £64,73
# 007
MPN: 61528900
CONDOTTO ARIA SX
Guida a sinistra
da £70,90
da £70,90
# 007
MPN: 61535600
CONDOTTO ARIA SX
Guida a destra
da £64,73
da £64,73
# 008
MPN: 61539700
COLLEGAMENTO PER TUBO DEL VUOTO
# 009
MPN: 61559100
RACCORDO DX DALLA BOCCA ARIA STUFA
da £143,29
da £143,29
# 010
MPN: 60955900
CONDIZIONATORE
Per guida a sinistra
da £3.192,64
da £3.192,64
# 010
MPN: 61716800
CONDIZIONATORE
Per guida a destra
da £2.409,54
da £2.409,54
# 011
MPN: 61529300
TUBO SCARICO CONDENSA
da £11,50
da £11,50
# 012
MPN: 61079600
SENSORE TEMPERATURA ARIA
da £632,24
da £632,24
# 013
MPN: 62341000
SENSORE DI TEMPERATURA PIÙ RAFFREDDANTE
da £248,85
da £248,85
Questa parte sostituisce il numero di parte 61079500
# 014
MPN: 127014
TRANSISTORE DI POTENZA
da £108,39
da £108,39
Questa parte sostituisce il codice articolo 60930200 che abbiamo in magazzino
# 015
MPN: 123509
TIMER
da £84,93
da £84,93
# 016
MPN: 40130106
RELÈ
da £11,40
da £11,40
Questa parte sostituisce il numero di parte 110355
# 017
MPN: 40130007
RELÈ
0332209151
da £17,11
da £17,11
Questa parte sostituisce il numero di parte 110356 - e 1 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 61268000
ATTUATORE INTERNO
da £14,42
da £14,42
# 019
MPN: 61742600
VALVOLA DI ESPANSIONE
da £26,39
da £26,39
Questa parte sostituisce il numero di parte 109251 - e 1 altro. Fare clic per visualizzare i dettagli
# 020
MPN: 60726860
GRUPPO CONDIZIONATORE INFERIORE
# 021
MPN: 102947
SUPPORTO ANTISCIVOLO
da £7,35
da £7,35
Questa parte sostituisce il numero di parte 102007 - e 14 altro. Fare clic per visualizzare i dettagli
# 022
MPN: 124037
CONDOTTO ARIA DX CON ATTUATORE
Guida a sinistra
da £224,75
da £224,75
# 022
MPN: 124038
CONDOTTO ARIA SX CON ATTUATORE
Guida a sinistra
Superamento
Superamento
# 022
MPN: 125447
CONDOTTO ARIA DX CON ATTUATORE
Guida a destra
da £119,70
da £119,70
# 022
MPN: 125448
CONDOTTO ARIA SX CON ATTUATORE
Guida a destra
da £113,87
da £113,87
# 023
MPN: 60930700
ATTUATORE PER COPERCHIO SBRINATORE
da £25,71
da £25,71
# 024
MPN: 61930500
ATTUATORE
# 025
MPN: 124036
CAVO PER MONTAGGIO CONDIZIONATORE
da £41,00
da £41,00
# 026
MPN: 61086200
GUARNIZIONE
da £1,49
da £1,49
# 027
MPN: 61559200
RACCORDO SX DALLA BOCCA ARIA STUFA
da £143,29
da £143,29
