118 - Sistema di riscaldamento

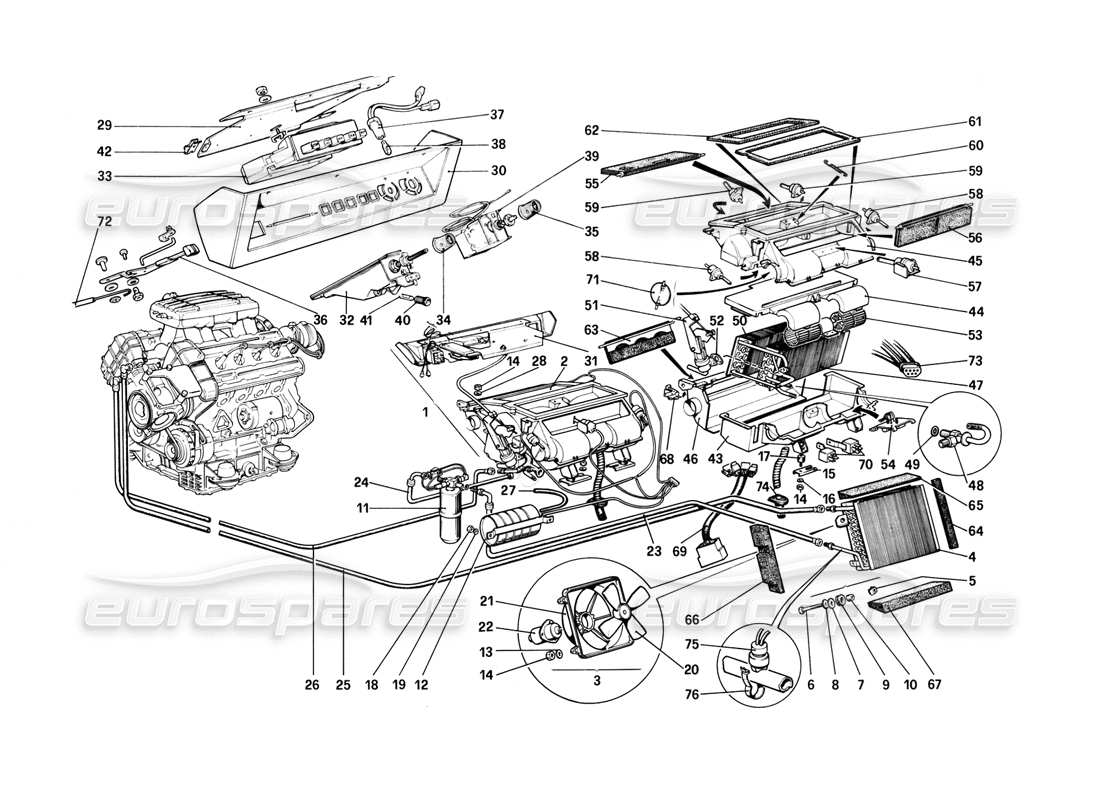

Ferrari Mondial 8 (1981) Heating System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 60662300
GRUPPO A.C. - VALE PER G.S.
# 001
MPN: 60778300
GRUPPO AC-VALE PER GD
# 002
MPN: 60556900
CONDIZIONATORE COMPLETO - VALE PERGS
da £1.423,26
da £1.423,26
# 002
MPN: 60778400
CONDIZIONATORE COMPLETO - VALE PER GD
da £1.023,22
da £1.023,22
# 003
MPN: 60646700
VENTILATORE PER AC
Superamento
Superamento
# 004
MPN: 60649100
CONDENSATORE
da £323,95
da £323,95
# 005
MPN: 60659100
NOCE
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 0-166-1-039-50 - e 1 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 10902621
VITE
Superamento
Superamento
Questa parte sostituisce il codice articolo 10902611 che abbiamo in magazzino
# 007
MPN: 12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 10615471
Rondella
Superamento
Superamento
# 009
MPN: 103549
BOCCOLA IN GOMMA
da £0,74
da £0,74
# 010
MPN: 103550
DISTANZIATORE
da £28,08
da £28,08
Questa parte sostituisce il numero di parte 4130913
# 011
MPN: 129101
FILTRO ESSICCATORE
da £156,78
da £156,78
Questa parte sostituisce il numero di parte 114730 - e 5 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 129101/A
FILTRO ESSICCATORE
da £105,61
da £105,61
Questa parte sostituisce il codice articolo 129101 che abbiamo in magazzino - e 5 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 60662500
SERBATOIO DEL VUOTO
Superamento
Superamento
# 013
MPN: 12644401
Rondella
da £0,53
da £0,53
# 014
MPN: 12574211
DADO AUTOBLOCCANTE
da £0,71
da £0,71
# 015
MPN: 60726800
STAFFA/SUPPORTO
da £8,06
da £8,06
# 016
MPN: 10519401
Rondella
da £0,71
da £0,71
# 017
MPN: 102947
SUPPORTO
da £7,35
da £7,35
Questa parte sostituisce il numero di parte 102007 - e 14 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 169180
DADO AUTOBLOCCANTE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12574121
# 019
MPN: 10519301
Rondella
da £14,83
da £14,83
Questa parte sostituisce il numero di parte 10517377 - e 2 altro. Fare clic per visualizzare i dettagli
# 020
MPN: 117547
VENTOLA
da £47,94
da £47,94
# 021
MPN: 60870300
CONVOGLIATORE
da £239,19
da £239,19
# 022
MPN: 117546
MOTORE PER ELETTROVENTILATORE
da £463,62
da £463,62
# 023
MPN: 60724500
TUBO DA CONDENSATORE A DEPURATORE GS
Superamento
Superamento
# 023
MPN: 60839500
TUBO DA DEPURATORE AD EVAPORATORE
Superamento
Superamento
# 024
MPN: 60724600
TUBO DA CONDENSATORE A DEPURATORE GD
Superamento
Superamento
# 025
MPN: 60724700
TUBO DA COMPRESSORE A CONDENSATORE
Superamento
Superamento
# 026
MPN: 60724800
TUBO DA EVAPORATORE A COMPRESSORE GS
Superamento
Superamento
# 026
MPN: 60839600
TUBO DA EVAPORATORE A COMPRESSORE GD
da £186,60
da £186,60
# 027
MPN: 111463
TUBO DAL RACCORDO AL SERBATOIO VUOTO VALE PER GD
da £156,83
da £156,83
# 027
MPN: 60817600
TUBO DA RACCORDO AL SERBATOIO VUOTO VALE PER GS FINO AD ESAURIMENTO
da £41,32
da £41,32
# 027
MPN: 60887200
TUBO DA RACCORDO AL SERBATOIO VUOTO VALE PER GS DOPO ESAUR. N. 6081 7600
da £40,18
da £40,18
# 028
MPN: 12640624
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12640601 - e 1 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 60750300
PIASTRA SUPPORTO COMANDI
da £22,10
da £22,10
# 030
MPN: 60750200
MASCHERA ORIENTAMENTO COMANDI
da £31,61
da £31,61
# 031
MPN: 60658100
GRUPPO COMANDO CONDIZIONATORE
da £364,01
da £364,01
# 032
MPN: 60928000
REGOLATORE DI VELOCITA'
Riferimento BORLETTI - 29809247001
da £90,11
da £90,11
# 033
MPN: 60928100
GRUPPO PULSANTIERA
Riferimento BORLETTI - 29809240163
da £136,00
da £136,00
# 034
MPN: 60928200
MANOPOLA DELLA VELOCITÀ DELLA VENTOLA
Questa parte sostituisce il numero di parte 105908
# 035
MPN: 60928300
Pomello termostato
Riferimento BORLETTI - 8013009341
da £246,15
da £246,15
# 036
MPN: 60928400
POMELLO LEVA
Riferimento BORLETTI - 29809260029
da £2,16
da £2,16
# 037
MPN: 60928500
Portalampada
Riferimento BORLETTI - 20323131022
da £12,85
da £12,85
# 038
MPN: 60928600
LAMPADA
Riferimento BORLETTI - 20371010112
da £2,66
da £2,66
# 039
MPN: 60928700
TERMOSTATO
Riferimento BORLETTI - 29809202063
da £42,83
da £42,83
# 040
MPN: 60928800
PORTAFUSIBILE
Riferimento BORLETTI - 29904010005
da £12,36
da £12,36
# 041
MPN: 60928900
FUSIBILE
da £2,99
da £2,99
# 042
MPN: 60929000
CLIP
da £0,66
da £0,66
# 043
MPN: 60929100
SCATOLA INFERIORE - VALE PER GS
Riferimento BORLETTI - 29809126034
da £76,91
da £76,91
# 043
MPN: 60941800
SCATOLA INFERIORE - VALE PER GD
Riferimento BORLETTI - 29809126050
# 044
MPN: 60929200
SCATOLA INTERMEDIA - VALE PER GS
Riferimento BORLETTI - 29809123015
da £37,71
da £37,71
# 044
MPN: 60941900
SCATOLA INTERMEDIA - VALE PER GD
Riferimento BORLETTI - 29809123029
da £66,64
da £66,64
# 045
MPN: 60929300
SCATOLA SUPERIORE
Riferimento BORLETTI - 29809120015
da £98,14
da £98,14
# 046
MPN: 60929400
SCATOLA ANTERIORE
Riferimento BORLETTI - 29809123020
da £45,49
da £45,49
# 047
MPN: 60929500
EVAPORATORE - VALE PER GS
Riferimento BORLETTI - 29809370066
da £287,28
da £287,28
# 047
MPN: 60942000
EVAPORATORE - VALE PER GD
Riferimento BORLETTI - 29809851080
da £287,28
da £287,28
# 048
MPN: 60929600
VALVOLA ESPANSIONE
Riferimento BORLETTI - 29809901003
da £240,29
da £240,29
Questa parte sostituisce il numero di parte 106644 - e 1 altro. Fare clic per visualizzare i dettagli
# 049
MPN: 60929700
ANELLO DI TENUTA
Riferimento BORLETTI - 20531501108
da £3,35
da £3,35
# 050
MPN: 60929800
RISCALDATORE-VALE PER GS
Riferimento BORLETTI - 29809390052
da £273,60
da £273,60
# 050
MPN: 60942100
RISCALDATORE (RHD)
da £316,74
da £316,74
# 051
MPN: 60929900
RUBINETTO ACQUA
Riferimento BORLETTI - 29809902005
da £65,92
da £65,92
# 052
MPN: 60930000
GUARNIZIONE O SIGILLO
Riferimento BORLETTI - 29805301028
Superamento
Superamento
# 053
MPN: 60930100
RAGGRUPPAMENTO VENTILATORE
Riferimento BORLETTI - 29809851045
da £284,46
da £284,46
# 054

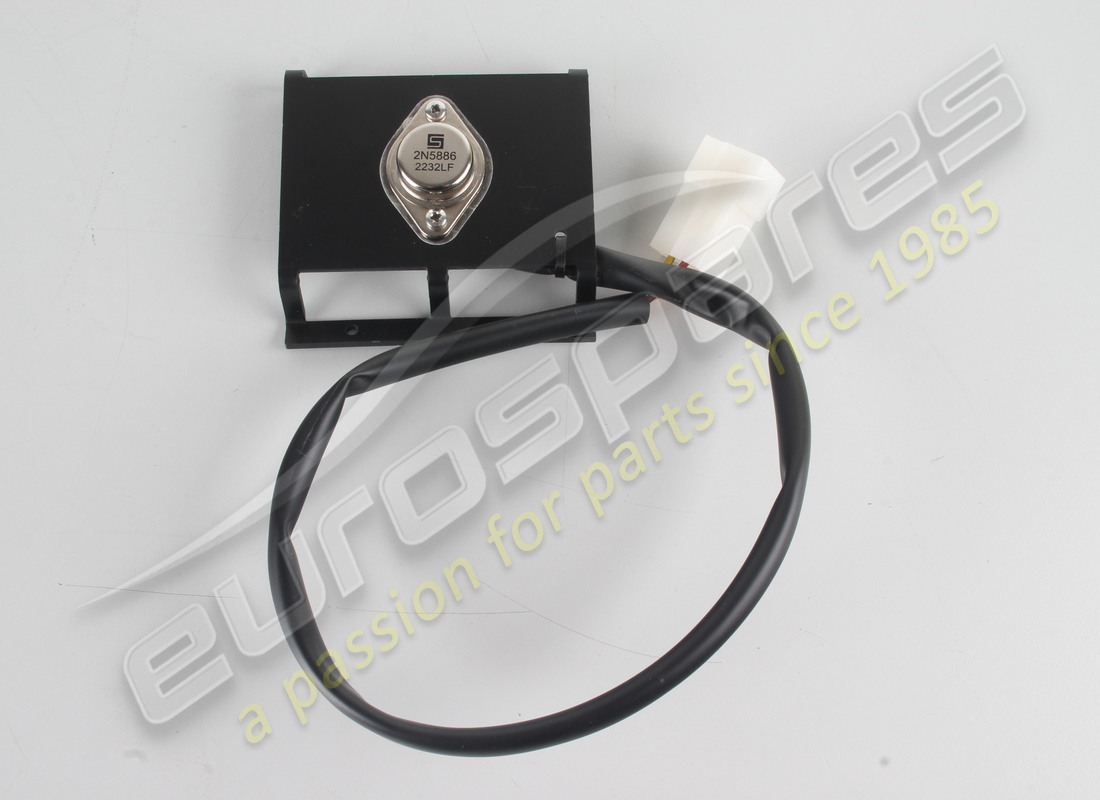

MPN: 127014
TRANSISTOR DI POTENZA CON STAFFA
Riferimento BORLETTI - 29809500124
da £108,39
da £108,39
Questa parte sostituisce il codice articolo 60930200 che abbiamo in magazzino
# 055
MPN: 60930300
PORTELLO SUPERIORE
Riferimento BORLETTI - 29809175041
da £22,60
da £22,60
# 056
MPN: 60930400
PORTELLO POSTERIORE
Riferimento BORLETTI - 29809175042
da £20,23
da £20,23
# 057
MPN: 60930500
ATTUATORE PORTELLO RICIRCOLO DINAMICO
Riferimento BORLETTI - 29809220030
da £35,43
da £35,43
# 058
MPN: 60930600
ATTUATORE PORTELLO LATERALE
Riferimento BORLETTI - 29809220016
da £17,12
da £17,12
# 059
MPN: 60930700
ATTUATORE PORTELLO SBRINATORE
Riferimento BORLETTI - 29809220014
da £25,71
da £25,71
# 060
MPN: 60930800
PRIMAVERA
Riferimento BORLETTI - 20532500073
da £3,30
da £3,30
# 061
MPN: 60930900
GUARNIZIONE O SIGILLO
Riferimento BORLETTI - 29800933080
da £6,28
da £6,28
# 062
MPN: 60931000
GUARNIZIONE O SIGILLO
Riferimento BORLETTI - 29800933081
da £5,44
da £5,44
# 063
MPN: 60931100
GRUPPO PORTELLO ANT. CON GUARNIZIONE
Riferimento BORLETTI - 29809175071
da £30,48
da £30,48
# 064
MPN: 60729400
GUARNIZIONE O SIGILLO
da £1,85
da £1,85
# 065
MPN: 60729200
GUARNIZIONE O SIGILLO
da £9,10
da £9,10
# 066
MPN: 60729300
GUARNIZIONE O SIGILLO
da £23,23
da £23,23
# 067
MPN: 60729100
GUARNIZIONE O SIGILLO
da £30,75
da £30,75
# 068
MPN: 60931200
MICROINTERRUTTORE
da £32,05
da £32,05
# 069
MPN: 60931300
GRUPPO CAVI ELETTRICI
da £65,20
da £65,20
# 070
MPN: 60931400
MICROTELERUTTORE
da £22,41
da £22,41
# 071
MPN: 60931500
PORTELLO LATERALE
da £1,76
da £1,76
# 072
MPN: 60931600
BOWDEN - VALE PER GS
da £5,61
da £5,61
# 072
MPN: 60942200
BOWDEN - VALE PER GD
da £5,65
da £5,65
# 073
MPN: 60931700
GRUPPO CONNETTORE Tubi VUOTO
da £25,04
da £25,04
# 074
MPN: 60931800
TUBO SCARICO CONDENSA
da £22,08
da £22,08
# 075
MPN: 60814900
TERMOCONTATTO BIMETALLICO
da £330,44
da £330,44
Questa parte sostituisce il numero di parte 61047900
# 076
MPN: 60815000
CLIP
da £2,00
da £2,00
-part-diagram-119.webp "FERRARI MONDIAL 8 (1981) SISTEMA ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI MONDIAL 8 (1981) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI MONDIAL 8 (1981) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI MONDIAL 8 (1981) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI MONDIAL 8 (1981) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI MONDIAL 8 (1981) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI MONDIAL 8 (1981) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI MONDIAL 8 (1981) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI MONDIAL 8 (1981) SISTEMA DI STAGNATURA - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI MONDIAL 8 (1981) POMPA CARBURANTE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI MONDIAL 8 (1981) SISTEMA DI INIEZIONE DEL CARBURANTE - DISTRIBUTORI DI CARBURANTE, LINEE DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI MONDIAL 8 (1981) ASPIRAZIONE ARIA E COLLETTORI DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI MONDIAL 8 (1981) ALLOGGIAMENTO E COLLEGAMENTO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI MONDIAL 8 (1981) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI MONDIAL 8 (1981) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI MONDIAL 8 (1981) SISTEMA DI LUBRIFICAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI MONDIAL 8 (1981) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI MONDIAL 8 (1981) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI MONDIAL 8 (1981) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI MONDIAL 8 (1981) COMANDO RILASCIO FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI MONDIAL 8 (1981) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI MONDIAL 8 (1981) CAMBIO - SCATOLA DEL DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI MONDIAL 8 (1981) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI MONDIAL 8 (1981) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI MONDIAL 8 (1981) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI MONDIAL 8 (1981) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI MONDIAL 8 (1981) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI MONDIAL 8 (1981) SISTEMA IDRAULICO DEI FRENI DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI MONDIAL 8 (1981) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI MONDIAL 8 (1981) PINZE PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI MONDIAL 8 (1981) CONTROLLO DEL FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI MONDIAL 8 (1981) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI MONDIAL 8 (1981) COLONNA DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI MONDIAL 8 (1981) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI MONDIAL 8 (1981) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI MONDIAL 8 (1981) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI MONDIAL 8 (1981) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI MONDIAL 8 (1981) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI MONDIAL 8 (1981) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI MONDIAL 8 (1981) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI MONDIAL 8 (1981) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI MONDIAL 8 (1981) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI MONDIAL 8 (1981) PEDALIERA - COMANDO FRIZIONE (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI MONDIAL 8 (1981) COMANDO ACCELERATORE E IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI MONDIAL 8 (1981) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI MONDIAL 8 (1981) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI MONDIAL 8 (1981) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI MONDIAL 8 (1981) ISOLAMENTO VANO PASSEGGERI E BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI MONDIAL 8 (1981) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI MONDIAL 8 (1981) COPERCHIO E MOQUETTE DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI MONDIAL 8 (1981) COPERCHIO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI MONDIAL 8 (1981) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI MONDIAL 8 (1981) PARAURTI, FARI E VETRI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI MONDIAL 8 (1981) PARAURTI, LUCI E VETRI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI MONDIAL 8 (1981) POSTI A SEDERE DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI MONDIAL 8 (1981) TETTO, TUNNEL E CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI MONDIAL 8 (1981) PANNELLO DEGLI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI MONDIAL 8 (1981) STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI MONDIAL 8 (1981) DISPOSITIVO SOLLEVAMENTO FARI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI MONDIAL 8 (1981) QUADRO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI MONDIAL 8 (1981) TERGICRISTALLO, RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
