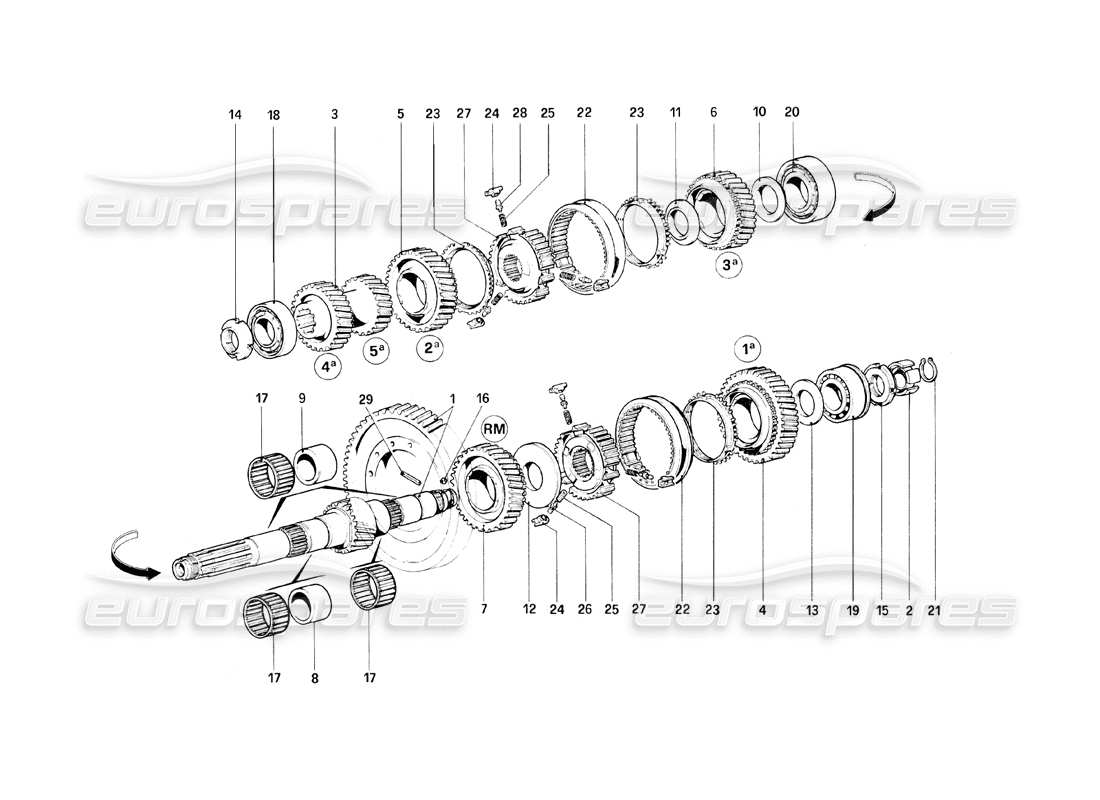

023 - Ingranaggi dell'albero di rinvio
Ferrari Mondial 8 (1981) Lay Shaft Gears Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 113075
ALBERO SECONDARIO
Col complessivo n. 118121
da £255,20
da £255,20
# 001
MPN: 116952
ALBERO SECONDARIO
Col complessivo n. 118122
# 001
MPN: 118121
COPPIA CILINDRICA COMPLETA
Fino all'altra vettura n. 35197 - Non vale per GD
da £3.598,07
da £3.598,07
# 001
MPN: 118122
COPPIA CILINDRICA COMPLETA
Dalla vettura n. 35199
Superamento
Superamento
# 002
MPN: 116352
DISCO TRASMETTITORE PER GENERATORE D'IMPULSI
da £12,82
da £12,82
# 003
MPN: 105532
INGRANAGGIO 4ª E 5ª VELOCITA
da £845,81
da £845,81
# 004
MPN: 113461
Ingranaggio 1ª velocita
Superamento
Superamento
# 005
MPN: 113462
Ingranaggio 2ª velocita
Superamento
Superamento
# 006
MPN: 113463
Ingranaggio 3ª velocita
Superamento
Superamento
# 007
MPN: 113467
INGRANAGGIO RM
Superamento
Superamento
# 008
MPN: 113083
PISTA PER RULLINI 3ª VELOCITA
da £25,87
da £25,87
# 009
MPN: 113084
PISTA PER RULLINI 1ª E 2ª VELOCITA
da £25,87
da £25,87
# 010
MPN: 104245
DISTANZIATORE
da £32,88
da £32,88
# 011
MPN: 104246
DISTANZIATORE
da £66,54
da £66,54
Questa parte sostituisce il numero di parte 524567
# 012
MPN: 104247
DISTANZIATORE
da £51,52
da £51,52
Questa parte sostituisce il numero di parte 524570 - e 1 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 104248
DISTANZIATORE
da £54,53
da £54,53
# 014
MPN: 104252
GHIERA
da £77,96
da £77,96
Questa parte sostituisce il numero di parte 104352 - e 1 altro. Fare clic per visualizzare i dettagli
# 015
MPN: 104253
GHIERA
da £76,63
da £76,63
Questa parte sostituisce il numero di parte 524259
# 016
MPN: 10-16-11
SFERA PER VITE SENZA FINE
da £0,47
da £0,47
# 017
MPN: 104254
GABBIA A RULLINI 1ª, E 2ª, 3ª,VEL. ERM
da £32,60
da £32,60
# 018
MPN: 108656
CUSCINETTO LATO FRIZIONE
da £363,35
da £363,35
Questa parte sostituisce il numero di parte 104257
# 019
MPN: 103042
CUSCINETTO
da £305,09
da £305,09
# 020
MPN: 108657/A
CUSCINETTO CENTRALE
da £584,23
da £584,23
# 021
MPN: 11067375
ANEILO ELASTICO
Superamento
Superamento
# 022
MPN: 184547
MANICOTTO PER SINCRONIZZATORE
Superamento
Superamento
# 023
MPN: 106040
ANELLO SINCROMATO
da £795,00
da £795,00

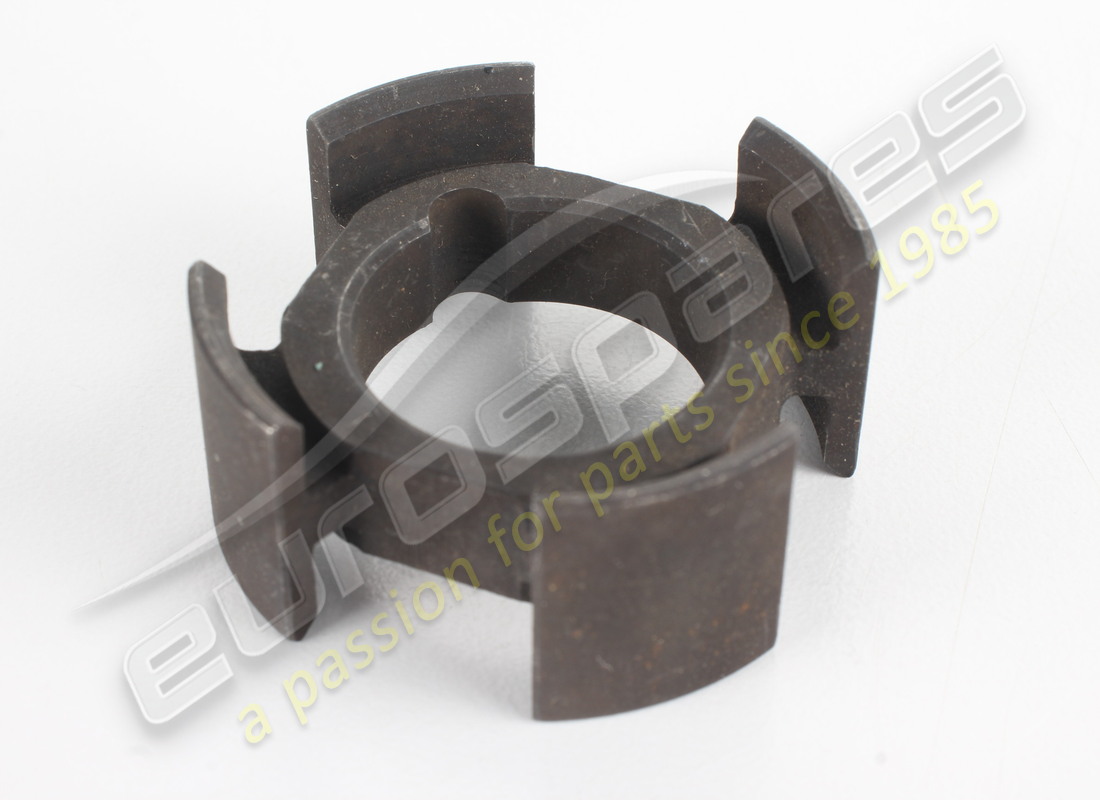

# 024
MPN: 106042
TASSELLO PER SINCRONIZZATORE
da £77,52
da £77,52
# 025
MPN: 106043
PRIMAVERA
da £5,53
da £5,53
# 026
MPN: 113412
PUNTALINO PER TASSELLO
da £10,86
da £10,86
# 027
MPN: 106050
CORPO PER SINCRONIZZATORE
da £184,73
da £184,73
# 028
MPN: 113412
PUNTALINO PER TASSELLO
da £10,86
da £10,86
# 029
MPN: 13907570
SPILLO
Dalla vettura n. 35199
da £0,49
da £0,49
# 029
MPN: 13907770
SPILLO
Vale fino alla vettura n. 35197
da £0,54
da £0,54
