ferrari mondial 3.4 t coupe/cabrio tunnel - componenti - cabriolet diagramma delle parti

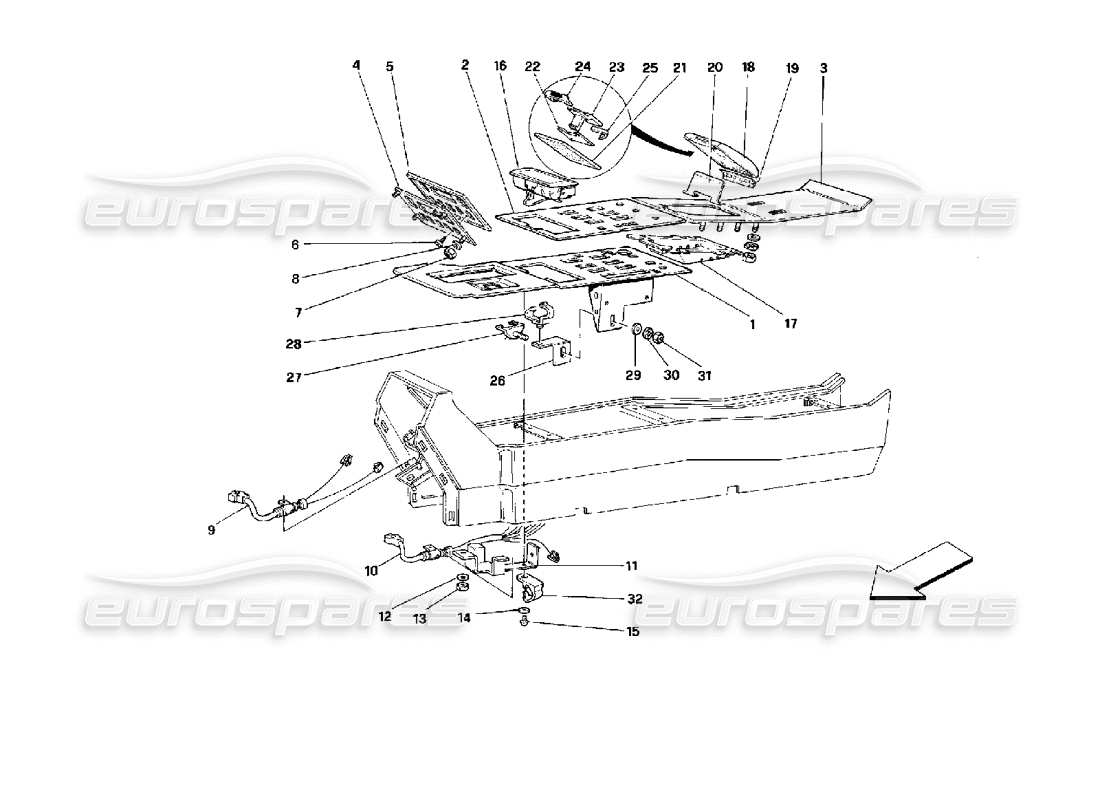

121A - Tunnel - Componenti - Cabriolet

Ferrari Mondial 3.4 t Coupe/Cabrio Tunnel - Components - Cabriolet Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                            #
                                                            Numero di parte
                                                            Descrizione
                                                            Prezzo
                                                            # 001
                                                            MPN: 625240..
                                                            PIASTRA FRONTALE RIVESTITA DI TUNNEL
                                                            - Valido per GS
                                                            Superamento
                                                            Superamento
                                                            # 001
                                                            MPN: 628107..
                                                            PIASTRA FRONTALE RIVESTITA DI TUNNEL
                                                            - Valido per GD
                                                            Superamento
                                                            Superamento
                                                            # 001
                                                            MPN: 628626..
                                                            RIVESTIMENTO PIASTRA ANTERIORE
                                                            Superamento
                                                            Superamento
                                                            # 002
                                                            MPN: 62676000
                                                            PIASTRA FRONTALE SUPERIORE
                                                            - Valido per GS - Non per USA e J
                                                            da £437,59
                                                            da £437,59
                                                            # 002
                                                            MPN: 62690200
                                                            PIASTRA FRONTALE SUPERIORE
                                                            - Valido per GS - Valido per USA e J
                                                            da £960,89
                                                            da £960,89
                                                            # 002
                                                            MPN: 62821000
                                                            PIASTRA FRONTALE SUPERIORE
                                                            - Valido per GD
                                                            da £82,53
                                                            da £82,53
                                                            # 003
                                                            MPN: 626471..
                                                            RIVESTIMENTO PIASTRA POSTERIORE
                                                            Superamento
                                                            Superamento
                                                            # 003
                                                            MPN: 626827..
                                                            PIASTRA POSTERIORE RIVESTITA DI TUNNEL
                                                            da £147,00
                                                            da £147,00
                                                            # 004
                                                            MPN: 62566100
                                                            PIATTO
                                                            da £5,50
                                                            da £5,50
                                                            # 005
                                                            MPN: 62530700
                                                            PANNELLO STRUMENTI PER CRUSCOTTO CONSOLE A CASSETTO
                                                            - Valido per auto con
                                                            da £125,66
                                                            da £125,66
                                                            # 005
                                                            MPN: 62825700
                                                            PANNELLO STRUMENTI PER CRUSCOTTO CONSOLE A CASSETTO
                                                            - Valido per auto senza
                                                            da £73,26
                                                            da £73,26
                                                            # 006
                                                            MPN: 15660301
                                                            VITE
                                                            da £0,47
                                                            da £0,47
                                                            # 007
                                                            MPN: 10794011
                                                            NOCE
                                                            da £0,26
                                                            da £0,26
                                                            # 008
                                                            MPN: 14496204
                                                            Rondella
                                                            da £0,47
                                                            da £0,47
                                                            Questa parte sostituisce il numero di parte 14496201
                                                            # 009
                                                            MPN: 62584700
                                                            CAVI ILLUMINAZIONE CONSOLE
                                                            da £12,70
                                                            da £12,70
                                                            # 010
                                                            MPN: 62584800
                                                            CAVI PER ILLUMINAZIONE TUNNEL
                                                            da £180,60
                                                            da £180,60
                                                            # 011
                                                            MPN: 62510200
                                                            staffa
                                                            da £9,28
                                                            da £9,28
                                                            # 013
                                                            MPN: 16101711
                                                            NOCE
                                                            da £0,47
                                                            da £0,47
                                                            Questa parte sostituisce il numero di parte 16101715
                                                            # 014
                                                            MPN: 14496204
                                                            Rondella
                                                            da £0,47
                                                            da £0,47
                                                            Questa parte sostituisce il numero di parte 14496201
                                                            # 015
                                                            MPN: 15687270
                                                            VITE
                                                            da £0,47
                                                            da £0,47
                                                            Questa parte sostituisce il numero di parte 15642670
                                                            # 016
                                                            MPN: 61058900
                                                            PORTACENERE
                                                            da £205,80
                                                            da £205,80
                                                            # 017
                                                            MPN: 61059000
                                                            CASSETTA
                                                            da £11,58
                                                            da £11,58
                                                            # 018
                                                            MPN: 610594..
                                                            Porta foderata
                                                            Superamento
                                                            Superamento
                                                            # 018
                                                            MPN: 610595..
                                                            PORTA RIVESTITA
                                                            Superamento
                                                            Superamento
                                                            # 019
                                                            MPN: 61059200
                                                            PORTA A CERNIERA
                                                            da £19,18
                                                            da £19,18
                                                            # 020
                                                            MPN: 61059100
                                                            PANNELLO CASSETTA
                                                            da £1,59
                                                            da £1,59
                                                            # 021
                                                            MPN: 61060000
                                                            RIVESTIMENTO INTERNO PORTA
                                                            da £3,60
                                                            da £3,60
                                                            # 022
                                                            MPN: 61059800
                                                            COPERTURA MOLLA
                                                            da £2,00
                                                            da £2,00
                                                            # 023
                                                            MPN: 61059600
                                                            PULSANTE DELLA PORTA
                                                            da £2,74
                                                            da £2,74
                                                            # 024
                                                            MPN: 61059900
                                                            FODERA CON BOTTONI
                                                            da £8,06
                                                            da £8,06
                                                            # 025
                                                            MPN: 61059700
                                                            MOLLA DEL PULSANTE
                                                            da £2,90
                                                            da £2,90
                                                            # 026
                                                            MPN: 61727800
                                                            staffa
                                                            da £4,19
                                                            da £4,19
                                                            # 027
                                                            MPN: 61079900
                                                            staffa
                                                            da £7,89
                                                            da £7,89
                                                            # 029
                                                            MPN: 12643724
                                                            Rondella
                                                            da £0,47
                                                            da £0,47
                                                            Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
                                                            # 030
                                                            MPN: 10615471
                                                            Rondella
                                                            Superamento
                                                            Superamento
                                                            # 031
                                                            MPN: 15896211
                                                            NOCE
                                                            Superamento
                                                            Superamento
                                                            Questa parte sostituisce il numero di parte 15896210
                                                            # 032
                                                            MPN: 129544
                                                            PRIMAVERA
                                                            da £0,96
                                                            da £0,96
