ferrari mondial 3.4 t coupe/cabrio impianto frenante idraulico - valido per gs diagramma delle parti

030 - Impianto frenante idraulico - Valido per GS

Ferrari Mondial 3.4 t Coupe/Cabrio Brake Hydraulic System - Valid for GS Diagramma delle parti

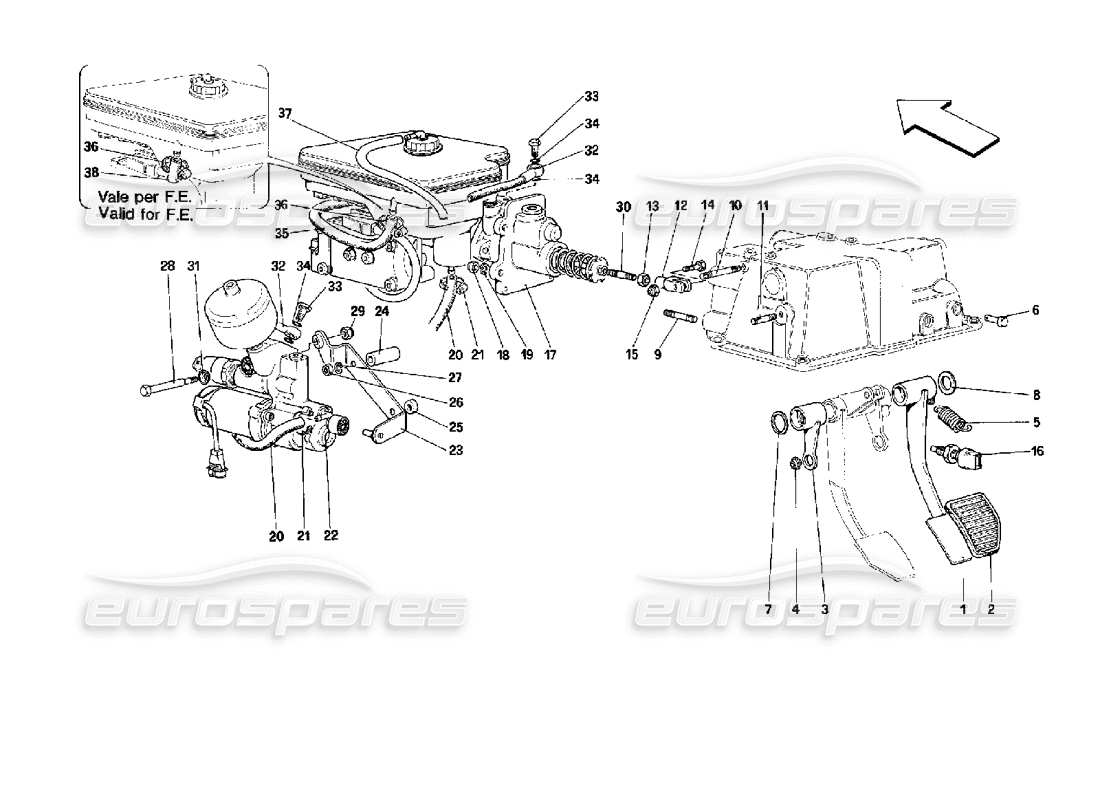

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                          #
                                                                          Numero di parte
                                                                          Descrizione
                                                                          Prezzo
                                                                          # 001
                                                                          MPN: 129606
                                                                          PEDALE DEL FRENO
                                                                          da £194,99
                                                                          da £194,99
                                                                          # 002
                                                                          MPN: 106950
                                                                          COPERTURA PEDALE
                                                                          da £11,78
                                                                          da £11,78
                                                                          # 003
                                                                          MPN: 129609
                                                                          LEVA DEL FRENO
                                                                          da £246,87
                                                                          da £246,87
                                                                          # 004
                                                                          MPN: 109407
                                                                          GIUNTO A SFERA
                                                                          da £21,95
                                                                          da £21,95
                                                                          # 005
                                                                          MPN: 101305
                                                                          MOLLA DI RITORNO DEL PEDALE
                                                                          da £8,15
                                                                          da £8,15
                                                                          Questa parte sostituisce il numero di parte 660343
                                                                          # 006
                                                                          MPN: 129612
                                                                          SPILLO
                                                                          da £1,41
                                                                          da £1,41
                                                                          # 007
                                                                          MPN: 112125
                                                                          Rondella
                                                                          da £1,04
                                                                          da £1,04
                                                                          # 008
                                                                          MPN: 112127
                                                                          Rondella -SPESSA 0,9 MM.
                                                                          da £0,47
                                                                          da £0,47
                                                                          # 008
                                                                          MPN: 112128
                                                                          Rondella -SPESSA 1,0 MM.
                                                                          da £24,34
                                                                          da £24,34
                                                                          # 008
                                                                          MPN: 112129
                                                                          Rondella -SPESSA 1,1 MM.
                                                                          da £0,47
                                                                          da £0,47
                                                                          # 008
                                                                          MPN: 112130
                                                                          Rondella -SPESSA 1,2 MM.
                                                                          da £0,47
                                                                          da £0,47
                                                                          # 008
                                                                          MPN: 112131
                                                                          Rondella -SPESSA 1,3 MM.
                                                                          da £0,47
                                                                          da £0,47
                                                                          # 009
                                                                          MPN: 13543421
                                                                          PERNO
                                                                          Superamento
                                                                          Superamento
                                                                          # 010
                                                                          MPN: 13517521
                                                                          PERNO
                                                                          da £6,77
                                                                          da £6,77
                                                                          # 011
                                                                          MPN: 13517021
                                                                          PERNO
                                                                          da £2,80
                                                                          da £2,80
                                                                          # 012
                                                                          MPN: 10007871
                                                                          FORCHETTA
                                                                          da £5,83
                                                                          da £5,83
                                                                          # 013
                                                                          MPN: 16102311
                                                                          DADO DI BLOCCAGGIO
                                                                          da £0,43
                                                                          da £0,43
                                                                          Questa parte sostituisce il numero di parte 16102315
                                                                          # 014
                                                                          MPN: 130926
                                                                          VITE
                                                                          da £3,70
                                                                          da £3,70
                                                                          # 016
                                                                          MPN: 133555
                                                                          INTERRUTTORE LUCE STOP
                                                                          da £18,75
                                                                          da £18,75
                                                                          # 017
                                                                          MPN: 70000537
                                                                          KIT PER GRUPPO IDRAULICO ABS
                                                                          con serbatoio
                                                                          da £11.707,48
                                                                          da £11.707,48
                                                                          Questa parte sostituisce il numero di parte 137006 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                          # 018
                                                                          MPN: 104030
                                                                          DADO AUTOBLOCCANTE
                                                                          da £0,47
                                                                          da £0,47
                                                                          Questa parte sostituisce il numero di parte 16104125
                                                                          # 019
                                                                          MPN: 12601374
                                                                          Rondella
                                                                          da £0,53
                                                                          da £0,53
                                                                          Questa parte sostituisce il numero di parte 10615474 - e 6 altro. Fare clic per visualizzare i dettagli
                                                                          # 020
                                                                          MPN: 136376
                                                                          TUBO
                                                                          da £15,17
                                                                          da £15,17
                                                                          Questa parte sostituisce il numero di parte 132411 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                          # 021
                                                                          MPN: 12179190
                                                                          MORSETTO
                                                                          Superamento
                                                                          Superamento
                                                                          Questa parte sostituisce il numero di parte 102604
                                                                          # 022
                                                                          MPN: 148977
                                                                          CILINDRO PRINCIPALE
                                                                          da £2.011,81
                                                                          da £2.011,81
                                                                          # 023
                                                                          MPN: 137327
                                                                          staffa
                                                                          da £27,50
                                                                          da £27,50
                                                                          # 024
                                                                          MPN: 137417
                                                                          DISTANZIALE SUPERIORE
                                                                          da £5,44
                                                                          da £5,44
                                                                          # 025
                                                                          MPN: 137416
                                                                          DISTANZIALE INFERIORE
                                                                          da £18,30
                                                                          da £18,30
                                                                          # 026
                                                                          MPN: 133989
                                                                          NOCE
                                                                          da £0,47
                                                                          da £0,47
                                                                          Questa parte sostituisce il numero di parte 8 D 4-UNI 207
                                                                          # 027
                                                                          MPN: 127469
                                                                          Rondella
                                                                          da £43,03
                                                                          da £43,03
                                                                          # 028
                                                                          MPN: 129636
                                                                          VITE
                                                                          da £2,36
                                                                          da £2,36
                                                                          # 029
                                                                          MPN: 102948
                                                                          NOCE
                                                                          da £0,47
                                                                          da £0,47
                                                                          Questa parte sostituisce il numero di parte 12574211 - e 3 altro. Fare clic per visualizzare i dettagli
                                                                          # 030
                                                                          MPN: 13517121
                                                                          PERNO
                                                                          Superamento
                                                                          Superamento
                                                                          # 031
                                                                          MPN: 130861
                                                                          Rondella
                                                                          da £1,90
                                                                          da £1,90
                                                                          # 032
                                                                          MPN: 131872
                                                                          tubo flessibile
                                                                          Superamento
                                                                          Superamento
                                                                          # 033
                                                                          MPN: 131873
                                                                          UNIONE
                                                                          da £2,93
                                                                          da £2,93
                                                                          # 034
                                                                          MPN: 70000510
                                                                          KIT O-RING
                                                                          da £95,38
                                                                          da £95,38
                                                                          Questa parte sostituisce il numero di parte 131874
                                                                          # 035
                                                                          MPN: 151845
                                                                          TUBO
                                                                          da £34,21
                                                                          da £34,21
                                                                          Questa parte sostituisce il numero di parte 120929 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                          # 036
                                                                          MPN: 12179190
                                                                          MORSETTO
                                                                          Superamento
                                                                          Superamento
                                                                          Questa parte sostituisce il numero di parte 102604
                                                                          # 037
                                                                          MPN: 136192
                                                                          TUBO
                                                                          da £1,03
                                                                          da £1,03
                                                                          # 038
                                                                          MPN: 136379
                                                                          TAPPO
                                                                          - Valido per FE
                                                                          Superamento
                                                                          Superamento
