ferrari mondial 3.4 t coupe/cabrio comandi interni del cambio diagramma delle parti

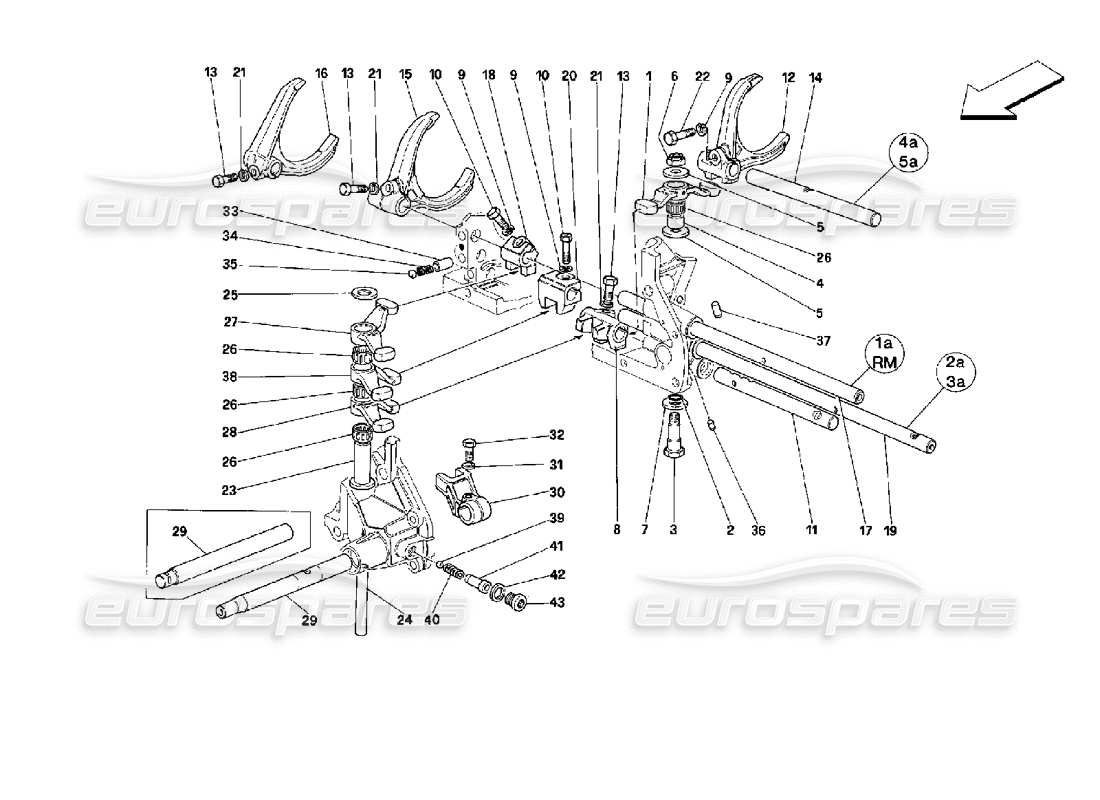

027 - Comandi interni del cambio

Ferrari Mondial 3.4 t Coupe/Cabrio Inside Gearbox Controls Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                                      #
                                                                                      Numero di parte
                                                                                      Descrizione
                                                                                      Prezzo
                                                                                      # 001
                                                                                      MPN: 138743
                                                                                      4TH E 5TH BILANCIERE DELLA FORCELLA DEL INGRANAGGIO
                                                                                      da £85,11
                                                                                      da £85,11
                                                                                      # 002
                                                                                      MPN: 128702
                                                                                      O GUARNIZIONE
                                                                                      da £2,45
                                                                                      da £2,45
                                                                                      # 003
                                                                                      MPN: 138739
                                                                                      VITE FISSAGGIO BILANCIERE
                                                                                      da £52,92
                                                                                      da £52,92
                                                                                      # 004
                                                                                      MPN: 138733
                                                                                      CESPUGLIO
                                                                                      da £6,58
                                                                                      da £6,58
                                                                                      # 005
                                                                                      MPN: 131930
                                                                                      Rondella DI SPINTA - SPESSA. MM. 2,0
                                                                                      da £0,51
                                                                                      da £0,51
                                                                                      # 005
                                                                                      MPN: 139725
                                                                                      Rondella DI SPINTA - SPESSA. MM. 3,0
                                                                                      da £14,23
                                                                                      da £14,23
                                                                                      # 005
                                                                                      MPN: 139726
                                                                                      Rondella DI SPINTA - SPESSA. MM. 3,1
                                                                                      da £14,23
                                                                                      da £14,23
                                                                                      # 005
                                                                                      MPN: 139727
                                                                                      Rondella DI SPINTA - SPESSA. MM. 2,5
                                                                                      da £14,98
                                                                                      da £14,98
                                                                                      # 005
                                                                                      MPN: 139728
                                                                                      Rondella DI SPINTA - SPESSA. MM. 2,6
                                                                                      da £26,20
                                                                                      da £26,20
                                                                                      # 005
                                                                                      MPN: 139729
                                                                                      Rondella DI SPINTA - SPESSA. MM. 2,7
                                                                                      da £14,83
                                                                                      da £14,83
                                                                                      # 005
                                                                                      MPN: 141208
                                                                                      Rondella DI SPINTA - SPESSA. MM. 1,9
                                                                                      da £7,97
                                                                                      da £7,97
                                                                                      # 005
                                                                                      MPN: 141210
                                                                                      Rondella DI SPINTA - SPESSA. MM. 2,1
                                                                                      da £7,97
                                                                                      da £7,97
                                                                                      # 005
                                                                                      MPN: 141211
                                                                                      Rondella DI SPINTA - SPESSA. MM. 2,2
                                                                                      da £7,99
                                                                                      da £7,99
                                                                                      # 005
                                                                                      MPN: 142187
                                                                                      Rondella DI SPINTA - SPESSA. MM. 2,3
                                                                                      da £7,85
                                                                                      da £7,85
                                                                                      # 005
                                                                                      MPN: 142188
                                                                                      Rondella DI SPINTA - SPESSA. MM. 2,4
                                                                                      da £7,85
                                                                                      da £7,85
                                                                                      # 006
                                                                                      MPN: 16109221
                                                                                      NOCE
                                                                                      da £0,50
                                                                                      da £0,50
                                                                                      # 007
                                                                                      MPN: 128509
                                                                                      Rondella
                                                                                      da £10,15
                                                                                      da £10,15
                                                                                      # 008
                                                                                      MPN: 138750
                                                                                      FORCELLA DI COMANDO BILANCIERE DEL CAMBIO 4TH E 5TH
                                                                                      da £51,77
                                                                                      da £51,77
                                                                                      # 010
                                                                                      MPN: 14306431
                                                                                      VITE
                                                                                      da £0,87
                                                                                      da £0,87
                                                                                      # 011
                                                                                      MPN: 138727
                                                                                      ASTA DI COMANDO FORCELLA CAMBIO 4TH E 5TH
                                                                                      da £26,20
                                                                                      da £26,20
                                                                                      # 012
                                                                                      MPN: 138696
                                                                                      4TH E 5TH FORCELLA INGRANAGGIO
                                                                                      da £129,67
                                                                                      da £129,67
                                                                                      # 013
                                                                                      MPN: 16043631
                                                                                      VITE
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 014
                                                                                      MPN: 138723
                                                                                      4TH E 5TH ASTA FORCELLA INGRANAGGIO
                                                                                      da £34,82
                                                                                      da £34,82
                                                                                      # 015
                                                                                      MPN: 131077
                                                                                      1ST E FORCELLA RETROMARCIA
                                                                                      da £102,39
                                                                                      da £102,39
                                                                                      # 016
                                                                                      MPN: 131078
                                                                                      2ND E 3RD FORCELLA INGRANAGGIO
                                                                                      da £77,18
                                                                                      da £77,18
                                                                                      # 017
                                                                                      MPN: 131266
                                                                                      1ST E ASTA FORCELLA RETROMARCIA
                                                                                      da £135,23
                                                                                      da £135,23
                                                                                      # 018
                                                                                      MPN: 131075
                                                                                      1ST E FORCELLA DI COMANDO ASTA RETROMARCIA
                                                                                      da £30,65
                                                                                      da £30,65
                                                                                      # 019
                                                                                      MPN: 131267
                                                                                      2ND E 3RD ASTA FORCELLA INGRANAGGIO
                                                                                      da £353,78
                                                                                      da £353,78
                                                                                      # 020
                                                                                      MPN: 131076
                                                                                      FORCELLA DI COMANDO ASTA INGRANAGGIO 2ND E 3RD
                                                                                      da £30,15
                                                                                      da £30,15
                                                                                      # 021
                                                                                      MPN: 127496
                                                                                      Rondella
                                                                                      da £0,54
                                                                                      da £0,54
                                                                                      Questa parte sostituisce il numero di parte 10516671 - e 2 altro. Fare clic per visualizzare i dettagli
                                                                                      # 022
                                                                                      MPN: 16043721
                                                                                      VITE
                                                                                      da £1,08
                                                                                      da £1,08
                                                                                      # 023
                                                                                      MPN: 131929
                                                                                      PISTA PER BILANCIERI
                                                                                      da £59,02
                                                                                      da £59,02
                                                                                      # 024
                                                                                      MPN: 131928
                                                                                      PERNO DI TENUTA BILANCIERI
                                                                                      da £11,57
                                                                                      da £11,57
                                                                                      # 025
                                                                                      MPN: 131930
                                                                                      Rondella
                                                                                      da £0,51
                                                                                      da £0,51
                                                                                      # 026
                                                                                      MPN: 131895
                                                                                      GABBIA A RULLI
                                                                                      da £3,46
                                                                                      da £3,46
                                                                                      # 027
                                                                                      MPN: 131073
                                                                                      1S BILANCIERE COMANDO FORCELLA CAMBIO E RM
                                                                                      da £66,69
                                                                                      da £66,69
                                                                                      # 028
                                                                                      MPN: 131074
                                                                                      4TH E 5TH BILANCIERE DI COMANDO FORCELLA CAMBIO
                                                                                      da £73,36
                                                                                      da £73,36
                                                                                      # 029
                                                                                      MPN: 138755
                                                                                      ASTA COMANDO CAMBIO
                                                                                      - Valido per corpo intermedio 143278 - Valido fino ad esaurimento scorte
                                                                                      da £178,18
                                                                                      da £178,18
                                                                                      # 029
                                                                                      MPN: 143316
                                                                                      ASTA COMANDO CAMBIO
                                                                                      - Valido per il corpo intermedio 146950 e 149584 - Valido dopo esaurimento scorte di 138755
                                                                                      da £61,51
                                                                                      da £61,51
                                                                                      Questa parte sostituisce il codice articolo 138755 che abbiamo in magazzino
                                                                                      # 030
                                                                                      MPN: 131072
                                                                                      LEVA DI COMANDO BILANCIERI
                                                                                      Superamento
                                                                                      Superamento
                                                                                      # 031
                                                                                      MPN: 127496
                                                                                      Rondella
                                                                                      da £0,54
                                                                                      da £0,54
                                                                                      Questa parte sostituisce il numero di parte 10516671 - e 2 altro. Fare clic per visualizzare i dettagli
                                                                                      # 032
                                                                                      MPN: 16043934
                                                                                      VITE
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      Questa parte sostituisce il numero di parte 16043921 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                      # 033
                                                                                      MPN: 115376
                                                                                      CESPUGLIO
                                                                                      da £29,06
                                                                                      da £29,06
                                                                                      # 034
                                                                                      MPN: 100750
                                                                                      PRIMAVERA
                                                                                      da £0,91
                                                                                      da £0,91
                                                                                      Questa parte sostituisce il numero di parte 523899
                                                                                      # 035
                                                                                      MPN: 101612
                                                                                      SFERA
                                                                                      da £0,70
                                                                                      da £0,70
                                                                                      Questa parte sostituisce il numero di parte 93309
                                                                                      # 036
                                                                                      MPN: 104276
                                                                                      2ND E 3RD RULLO DI ARRESTO ASTA INGRANAGGIO
                                                                                      da £5,72
                                                                                      da £5,72
                                                                                      Questa parte sostituisce il numero di parte 523961
                                                                                      # 037
                                                                                      MPN: 131337
                                                                                      1ST E RM - RULLO DI ARRESTO DELLE ASTE DELL'INGRANAGGIO 4TH E 5TH
                                                                                      da £5,97
                                                                                      da £5,97
                                                                                      # 038
                                                                                      MPN: 144018
                                                                                      2ND E 3TH BILANCIERE DI COMANDO FORCELLA CAMBIO
                                                                                      da £357,00
                                                                                      da £357,00
                                                                                      Questa parte sostituisce il codice articolo 163484 che abbiamo in magazzino
                                                                                      # 039
                                                                                      MPN: 125858
                                                                                      PALLA
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 040
                                                                                      MPN: 142199
                                                                                      PRIMAVERA
                                                                                      da £2,48
                                                                                      da £2,48
                                                                                      # 041
                                                                                      MPN: 143325
                                                                                      CESPUGLIO
                                                                                      da £2,61
                                                                                      da £2,61
                                                                                      # 042
                                                                                      MPN: 10259960
                                                                                      GUARNIZIONE
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      Questa parte sostituisce il numero di parte 95017
                                                                                      # 043
                                                                                      MPN: 10273140
                                                                                      CAP
                                                                                      da £1,50
                                                                                      da £1,50
