ferrari mondial 3.4 t coupe/cabrio dispositivo di sfiato del serbatoio e del carburante - cabriolet - non per auto con catalizzatori diagramma delle parti

011 - Dispositivo di sfiato del serbatoio e del carburante - Cabriolet - Non per auto con catalizzatori

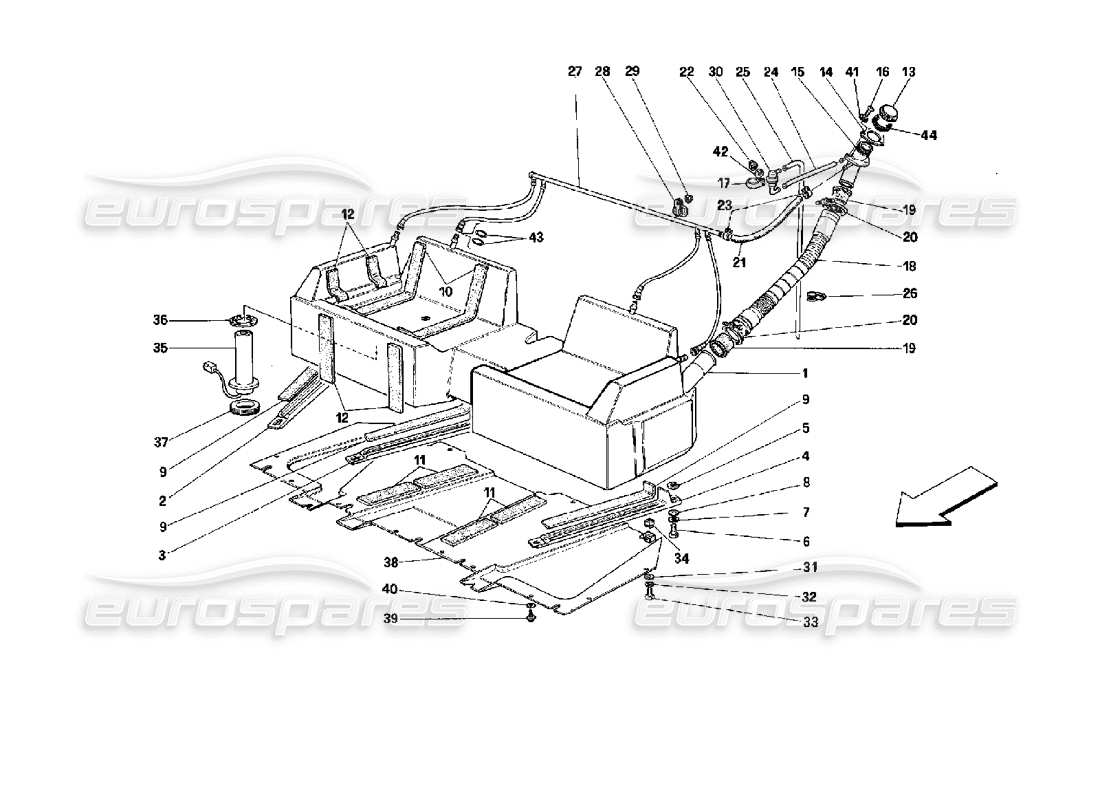

Ferrari Mondial 3.4 t Coupe/Cabrio Tank and Fuel Breather Device - Cabriolet - Not for Cars With Catalysts Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                                      #
                                                                                      Numero di parte
                                                                                      Descrizione
                                                                                      Prezzo
                                                                                      # 001
                                                                                      MPN: 133966
                                                                                      SERBATOIO DI CARBURANTE
                                                                                      da £2.763,44
                                                                                      da £2.763,44
                                                                                      # 002
                                                                                      MPN: 139177
                                                                                      STAFFA DESTRA
                                                                                      da £32,73
                                                                                      da £32,73
                                                                                      # 003
                                                                                      MPN: 139178
                                                                                      STAFFA CENTRALE
                                                                                      da £45,84
                                                                                      da £45,84
                                                                                      # 004
                                                                                      MPN: 139179
                                                                                      STAFFA SX
                                                                                      da £32,87
                                                                                      da £32,87
                                                                                      # 005
                                                                                      MPN: 140745
                                                                                      Rondella
                                                                                      - Spesso. 2 - Per eventuale assemblaggio
                                                                                      da £0,67
                                                                                      da £0,67
                                                                                      # 005
                                                                                      MPN: 140746
                                                                                      Rondella
                                                                                      - Spesso. 3 - Per eventuale assemblaggio
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 005
                                                                                      MPN: 140747
                                                                                      Rondella
                                                                                      - Spesso. 4 - Per eventuale assemblaggio
                                                                                      da £25,22
                                                                                      da £25,22
                                                                                      # 006
                                                                                      MPN: 11306921
                                                                                      VITE
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      Questa parte sostituisce il codice articolo 11306934 che abbiamo in magazzino
                                                                                      # 007
                                                                                      MPN: 127497
                                                                                      Rondella
                                                                                      da £0,53
                                                                                      da £0,53
                                                                                      Questa parte sostituisce il numero di parte 10516871 - e 2 altro. Fare clic per visualizzare i dettagli
                                                                                      # 008
                                                                                      MPN: 14496621
                                                                                      Rondella
                                                                                      Superamento
                                                                                      Superamento
                                                                                      # 009
                                                                                      MPN: 139518
                                                                                      DISTANZIALE IN GOMMA
                                                                                      da £4,83
                                                                                      da £4,83
                                                                                      # 010
                                                                                      MPN: 141256
                                                                                      DISTANZIALE IN GOMMA
                                                                                      da £4,83
                                                                                      da £4,83
                                                                                      # 011
                                                                                      MPN: 115330
                                                                                      DISTANZIALE IN GOMMA
                                                                                      da £8,54
                                                                                      da £8,54
                                                                                      # 012
                                                                                      MPN: 139504
                                                                                      DISTANZIALE IN GOMMA
                                                                                      da £2,61
                                                                                      da £2,61
                                                                                      # 013
                                                                                      MPN: 180320
                                                                                      Tappo del serbatoio
                                                                                      da £95,00
                                                                                      da £95,00
                                                                                      # 014
                                                                                      MPN: 123897
                                                                                      GUARNIZIONE
                                                                                      Superamento
                                                                                      Superamento
                                                                                      # 015
                                                                                      MPN: 140930
                                                                                      TAPPO DI RIEMPIMENTO
                                                                                      da £112,13
                                                                                      da £112,13
                                                                                      # 016
                                                                                      MPN: 14064511
                                                                                      VITE
                                                                                      da £0,80
                                                                                      da £0,80
                                                                                      # 017
                                                                                      MPN: 139980
                                                                                      staffa
                                                                                      da £2,10
                                                                                      da £2,10
                                                                                      # 018
                                                                                      MPN: 141032
                                                                                      TAPPO RIEMPIMENTO - TUBO DI COLLEGAMENTO SERBATOIO
                                                                                      # 019
                                                                                      MPN: 141033
                                                                                      GUARNIZIONE
                                                                                      da £12,08
                                                                                      da £12,08
                                                                                      # 020
                                                                                      MPN: 12182290
                                                                                      MORSETTO
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 021
                                                                                      MPN: 140935
                                                                                      TUBO DA SFIATO A TAPPO DI RIEMPIMENTO
                                                                                      da £3,65
                                                                                      da £3,65
                                                                                      # 023
                                                                                      MPN: 13000290
                                                                                      MORSETTI
                                                                                      da £0,50
                                                                                      da £0,50
                                                                                      # 024
                                                                                      MPN: 141257
                                                                                      TUBO DI SFIATO DA TAPPO RIEMPIMENTO A VALVOLA
                                                                                      da £3,72
                                                                                      da £3,72
                                                                                      # 025
                                                                                      MPN: 141258
                                                                                      TUBO DI SFIATO DA VALVOLA
                                                                                      da £9,48
                                                                                      da £9,48
                                                                                      Questa parte sostituisce il numero di parte 113436
                                                                                      # 026
                                                                                      MPN: 10115701
                                                                                      STAFFA CON GUAINA
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 027
                                                                                      MPN: 133964
                                                                                      TUBO DI SFIATO
                                                                                      da £166,70
                                                                                      da £166,70
                                                                                      # 028
                                                                                      MPN: 10441290
                                                                                      STAFFA CON GUAINA
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 030
                                                                                      MPN: 139568
                                                                                      VALVOLA ANTIRIBALTAMENTO
                                                                                      da £203,46
                                                                                      da £203,46
                                                                                      # 031
                                                                                      MPN: 12643701
                                                                                      Rondella
                                                                                      Superamento
                                                                                      Superamento
                                                                                      Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                      # 032
                                                                                      MPN: 127494
                                                                                      Rondella
                                                                                      (quantità minima dell'ordine = 20)
                                                                                      da £0,50
                                                                                      da £0,50
                                                                                      Questa parte sostituisce il numero di parte 10516470 - e 4 altro. Fare clic per visualizzare i dettagli
                                                                                      # 033
                                                                                      MPN: 10902221
                                                                                      VITE
                                                                                      da £0,52
                                                                                      da £0,52
                                                                                      # 034
                                                                                      MPN: 60659100
                                                                                      DADO CON GABBIA
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      Questa parte sostituisce il numero di parte 0-166-1-039-50 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                      # 035
                                                                                      MPN: 137419
                                                                                      INTERRUTTORE INDICATORE DI LIVELLO
                                                                                      da £414,75
                                                                                      da £414,75
                                                                                      # 036
                                                                                      MPN: 154802
                                                                                      GUARNIZIONE
                                                                                      da £17,11
                                                                                      da £17,11
                                                                                      Questa parte sostituisce il numero di parte 116792 - e 2 altro. Fare clic per visualizzare i dettagli
                                                                                      # 037
                                                                                      MPN: 121435
                                                                                      GHIERA
                                                                                      da £44,76
                                                                                      da £44,76
                                                                                      Questa parte sostituisce il numero di parte 116012 - e 6 altro. Fare clic per visualizzare i dettagli
                                                                                      # 038
                                                                                      MPN: 140361
                                                                                      PIASTRA PROTEZIONE SERBATOIO
                                                                                      da £1.290,83
                                                                                      da £1.290,83
                                                                                      # 039
                                                                                      MPN: 15829001
                                                                                      VITE
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 040
                                                                                      MPN: 14497701
                                                                                      Rondella
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      # 041
                                                                                      MPN: 12601274
                                                                                      Rondella
                                                                                      da £0,47
                                                                                      da £0,47
                                                                                      Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
                                                                                      # 042
                                                                                      MPN: 106850
                                                                                      Rondella
                                                                                      Superamento
                                                                                      Superamento
                                                                                      Questa parte sostituisce il numero di parte 10516473 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                      # 043
                                                                                      MPN: 133956
                                                                                      O-RING
                                                                                      da £0,74
                                                                                      da £0,74
                                                                                      # 044
                                                                                      MPN: 142792
                                                                                      GUARNIZIONE PER TAPPO
                                                                                      Superamento
                                                                                      Superamento
