ferrari mondial 3.4 t coupe/cabrio basamento diagramma delle parti

001 - BASAMENTO

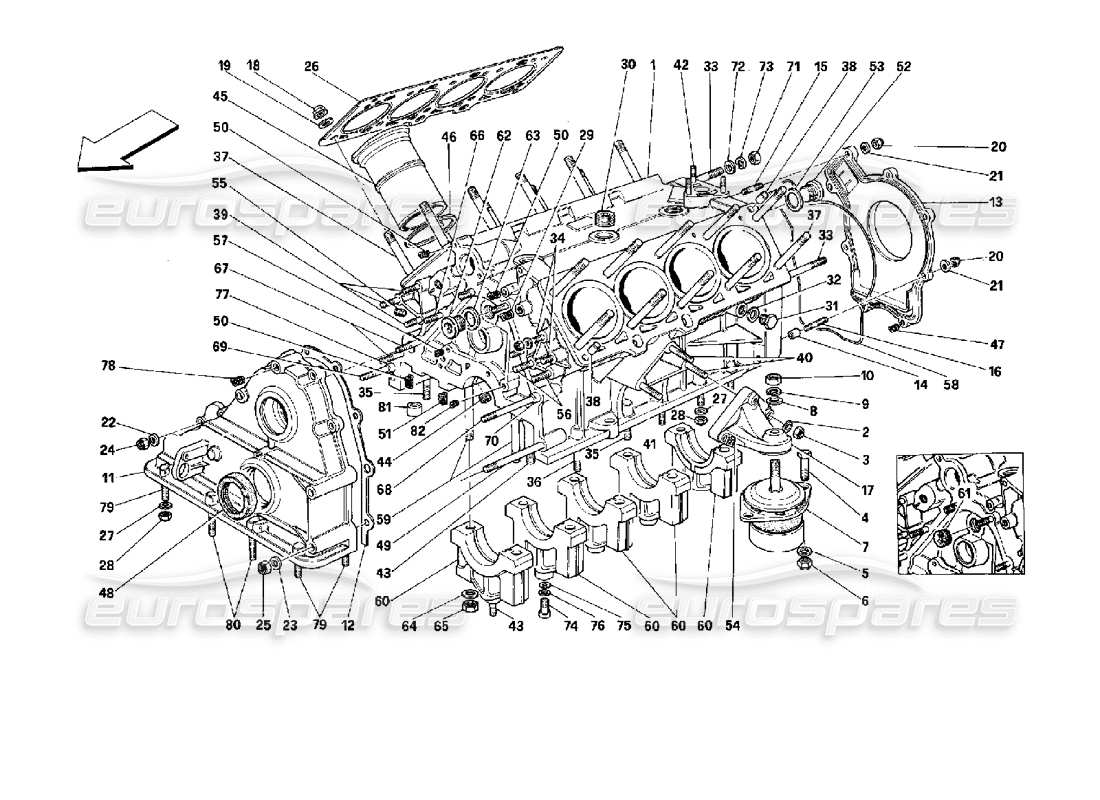

Ferrari Mondial 3.4 t Coupe/Cabrio Crankcase Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
Numero di parte
Descrizione
Prezzo
# 000
MPN: 70000605
SET GUARNIZIONI
Set guarnizioni OE
da £1.831,26
da £1.831,26
Questa parte sostituisce il numero di parte 70000604
# 001
-
CARTER
- Non come pezzo di ricambio - Con carter completo
# 001
MPN: 139570
CARTER COMPLETO
- Valido per auto con catalizzatore fino al motore n. 24719
da £4.713,94
da £4.713,94
# 001
MPN: 143272
CARTER COMPLETO
- Non per vetture con catalizzatore - Non per SA M. 2.7
da £2.601,39
da £2.601,39
Questa parte sostituisce il numero di parte 70000581
# 001
MPN: 143734
MOTORE - SCAMBIO
da £20.748,51
da £20.748,51
# 001
MPN: 144619
CARTER COMPLETO
- Valido per SA M. 2.7
da £3.301,86
da £3.301,86
# 001
MPN: 144859
MOTORE COMPLETO
Motore Cpl Fr El (No Usa/Ch)
da £20.917,26
da £20.917,26
# 001
MPN: 144879
MOTORE COMPLETO
Motore Cpl Fr El (Usa/Ch)
da £20.577,14
da £20.577,14
# 001
MPN: 150847
CARTER COMPLETO
- Valido per auto con catalizzatore dal motore n. 24720
da £3.359,76
da £3.359,76
Questa parte sostituisce il codice articolo 152538 che abbiamo in magazzino
# 001
MPN: 151345
MOTORE COMPLETO
Lun.T Cabrio Engine Cpl (2.7 Usa/Ch)
da £20.917,26
da £20.917,26
# 001
MPN: 153960
MOTORE COMPLETO
Motore Cpl Fr El (No Usa/Ch)
da £20.917,26
da £20.917,26
# 002
MPN: 11190579
Rondella
da £0,53
da £0,53
# 003
MPN: 15501121
NOCE
Superamento
Superamento
# 004
MPN: 15970624
VITE
da £1,78
da £1,78
Questa parte sostituisce il numero di parte 15970621 - e 1 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 14496601
Rondella
Superamento
Superamento
# 006
MPN: 12574511
NOCE
Superamento
Superamento
# 007
MPN: 139469
Supporto per supporto
da £896,65
da £896,65
# 008
MPN: 14496701
Rondella
da £0,47
da £0,47
# 009
MPN: 127498
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 10517071 - e 1 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 16101521
NOCE
da £0,57
da £0,57
Questa parte sostituisce il numero di parte 16101520
# 011
-
GRUPPO COPERTURA ANTERIORE
- Non come pezzo di ricambio - Con carter completo
# 012
MPN: 150077
GUARNIZIONE
da £23,86
da £23,86
Questa parte sostituisce il numero di parte 133748
# 013
MPN: 142471
COPERTINA POSTERIORE
da £338,35
da £338,35
Questa parte sostituisce il codice articolo 138257 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 103038
TASSELLO
da £0,78
da £0,78
# 015
MPN: 13540821
PERNO
Superamento
Superamento
# 016
MPN: 13541124
PERNO
da £13,27
da £13,27
Questa parte sostituisce il numero di parte 13541121
# 017
MPN: 133285
SUPPORTO PER FISSAGGIO MOTORE
da £196,96
da £196,96
# 018
MPN: 136269
NOCE
da £6,66
da £6,66
# 019
MPN: 136270
Rondella
da £2,74
da £2,74
# 020
MPN: 15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
# 021
MPN: 12620479
Rondella
Superamento
Superamento
# 022
MPN: 12601374
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10615474 - e 6 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 12638601
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 20232104
# 024
MPN: 16104411
NOCE
da £0,52
da £0,52
# 025
MPN: 12575625
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 12575611 - e 1 altro. Fare clic per visualizzare i dettagli
# 026
MPN: 152029
GUARNIZIONE
da £169,96
da £169,96
Questa parte sostituisce il numero di parte 134779
# 027
MPN: 12601374
Rondella
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 10615474 - e 6 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 16104411
NOCE
da £0,48
da £0,48
# 029
MPN: 13526070
ELIC-COIL
da £2,05
da £2,05
Questa parte sostituisce il numero di parte 104657
# 030
MPN: 14325540
TAPPO SUPERIORE
da £4,42
da £4,42
# 031
MPN: 150731
TAPPO
da £2,30
da £2,30
# 032
MPN: 10280060
GUARNIZIONE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 100501 - e 3 altro. Fare clic per visualizzare i dettagli
# 033
MPN: 13547135
PERNO
da £7,25
da £7,25
# 034
MPN: 13543324
PERNO
da £0,59
da £0,59
Questa parte sostituisce il numero di parte 13543321
# 035
MPN: 13543324
PERNO
da £0,59
da £0,59
Questa parte sostituisce il numero di parte 13543321
# 036
MPN: 13543821
PERNO
da £1,27
da £1,27
Questa parte sostituisce il numero di parte 210x1,25
# 037
MPN: 137507
PERNO
da £32,26
da £32,26
Questa parte sostituisce il numero di parte 111591
# 038
MPN: 152627
TASSELLO
da £1,91
da £1,91
Questa parte sostituisce il numero di parte 123864
# 039
MPN: 12354524
PERNO
da £16,98
da £16,98
Questa parte sostituisce il numero di parte 12354521
# 040
MPN: 13546621
PERNO
da £4,26
da £4,26
# 041
MPN: 13547021
PERNO
da £16,56
da £16,56
# 042
MPN: 13543521
PERNO
Superamento
Superamento
# 043
MPN: 13516621
PERNO
da £0,47
da £0,47
# 044
MPN: 10269650
TAPPO
da £1,44
da £1,44
# 045
MPN: 136875
RIVESTIMENTO DEL CILINDRO
da £296,74
da £296,74
# 046
MPN: 136258
GUARNIZIONE
da £2,88
da £2,88
Questa parte sostituisce il numero di parte 173529
# 047
MPN: 13525570
ELIC-COIL
da £3,26
da £3,26
Questa parte sostituisce il numero di parte 109668
# 048
MPN: 133628
GUARNIZIONE OLIO
da £29,85
da £29,85
Questa parte sostituisce il numero di parte 125077 - e 1 altro. Fare clic per visualizzare i dettagli
# 049
MPN: 13953321
PERNO
da £0,79
da £0,79
# 050
MPN: 13525870
POMPA ACQUA HELI-COIL
da £1,53
da £1,53
Questa parte sostituisce il numero di parte 105510
# 051
MPN: 13525770
POMPA ACQUA DI FISSAGGIO HELI-COIL
da £1,64
da £1,64
Questa parte sostituisce il numero di parte 103830
# 052
MPN: 10275011
TAPPO
da £1,14
da £1,14
Questa parte sostituisce il numero di parte 10275001 - e 3 altro. Fare clic per visualizzare i dettagli
# 053
MPN: 10263460
GUARNIZIONE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 95119
# 054
MPN: 14496621
Rondella
Superamento
Superamento
# 055
MPN: 14326150
TAPPO
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12326150
