126 - Quadri Elettrici

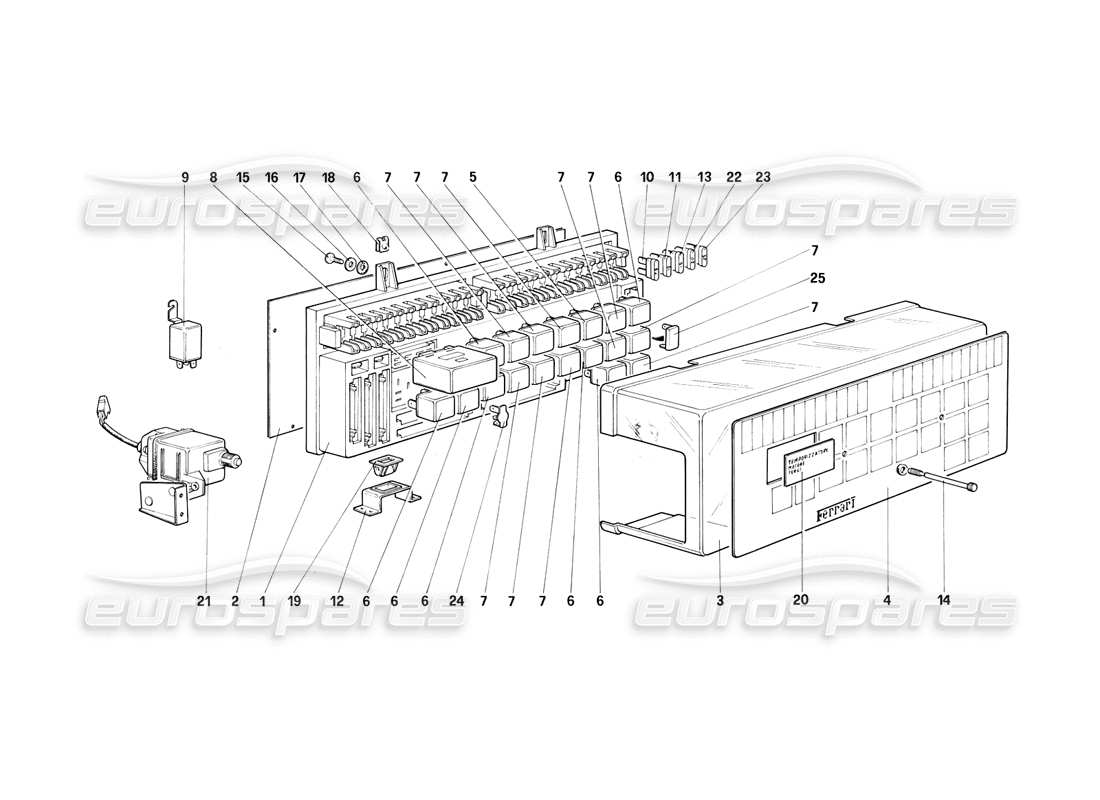

Ferrari Mondial 3.2 QV (1987) Electrical Boards Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 125467
PIASTRA PER SCHEDA ELETTRICA
Questa parte sostituisce il numero di parte 116163 - e 5 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 116055
COPERTINA POSTERIORE
# 003
MPN: 126610
COPERTURA FRONTALE CON ETICHETTE ADESIVE
da £102,29
da £102,29
# 004
MPN: 126609
ETICHETTA ADESIVA PER PANNELLO 125467
da £13,34
da £13,34
# 004
MPN: 133530
ETICHETTA ADESIVA PER PANNELLO 132202
da £42,89
da £42,89
# 005
MPN: 40283905
RELÈ BOSCH 0.332.015.006
da £37,86
da £37,86
Questa parte sostituisce il numero di parte 110354 - e 2 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 40130106
RELÈ
da £10,40
da £10,40
Questa parte sostituisce il numero di parte 110355
# 007
MPN: 40130007
RELÈ
0332209151
da £15,93
da £15,93
Questa parte sostituisce il numero di parte 110356 - e 1 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 115979
INTERRUTTORE DI COMANDO MOTORE TERGICRISTALLO
da £67,33
da £67,33
# 009
MPN: 61048000
RELÈ INDICATORE DI SEGNALE E PERICOLO
Non per gli Stati Uniti
da £107,87
da £107,87
Questa parte sostituisce il numero di parte 111754
# 009
MPN: 61651800
LAMPEGGIATORE PER LUCI DI DIREZIONE
Per noi
da £75,50
da £75,50
# 010
MPN: 125240
FUSIBILE 7,5 A.
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 11054890 - e 1 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 125241
FUSIBILE 10 A.
Per quantità USA 3
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 11054990 - e 1 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 60754300
staffa
da £17,68
da £17,68
# 013
MPN: 125242
FUSIBILE 15 A.
(Per auto con DIM - DIP Q.tà = 7)
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 11055090 - e 1 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 125467
QUADRO ELETTRICO COMPLETO
Per GB fino alla vettura n. 67909 - Non per C8
Questa parte sostituisce il numero di parte 116163 - e 5 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 132202
QUADRO ELETTRICO COMPLETO
Per GB dalla vettura n. 67911 - Non per C8
# 013
MPN: 135207
QUADRO ELETTRICO COMPLETO
per C8
da £931,36
da £931,36
# 014
MPN: 116138
VITE
da £4,78
da £4,78
# 015
MPN: 13272472
VITE
da £0,47
da £0,47
# 016
MPN: 12642878
Rondella
da £0,47
da £0,47
# 017
MPN: 60674600
RONDELLA IN Rondella
da £1,08
da £1,08
# 018
MPN: 60215209
CLIP
da £1,18
da £1,18
# 019
MPN: 116857
CLIP
da £6,62
da £6,62
# 020
MPN: 116896
ETICHETTA PER INTERMITTENZA DEL TERGICRISTALLO
Non per gli Stati Uniti
da £3,38
da £3,38
# 021
MPN: 120672
(B) SENSORE TACHIMETRO - US - AUS
da £262,61
da £262,61
# 021
MPN: 120821
(B) SENSORE TACHIMETRO - GUIDA A SINISTRA
da £176,13
da £176,13
# 021
MPN: 127114
(B) SENSORE TACHIMETRO - RHD
Non per l'Australia
da £335,05
da £335,05
# 022
MPN: 125243
FUSIBILE 20 A. CON SCHEDA 125467
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 11055190 - e 1 altro. Fare clic per visualizzare i dettagli
# 022
MPN: 125243
FUSIBILE 20 A. CON SCHEDA 132202
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 11055190 - e 1 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 126031
FUSIBILE 25 A.
da £0,47
da £0,47
Questa parte sostituisce il numero di parte MC3742/5
# 024
MPN: 115459
PONTE - GUIDA A DESTRA
Dal 66911 sostituisce il relè per il motore di sollevamento della trave abbagliante
da £21,25
da £21,25
# 025
MPN: 61936600
PONTE
per C8
da £17,01
da £17,01
