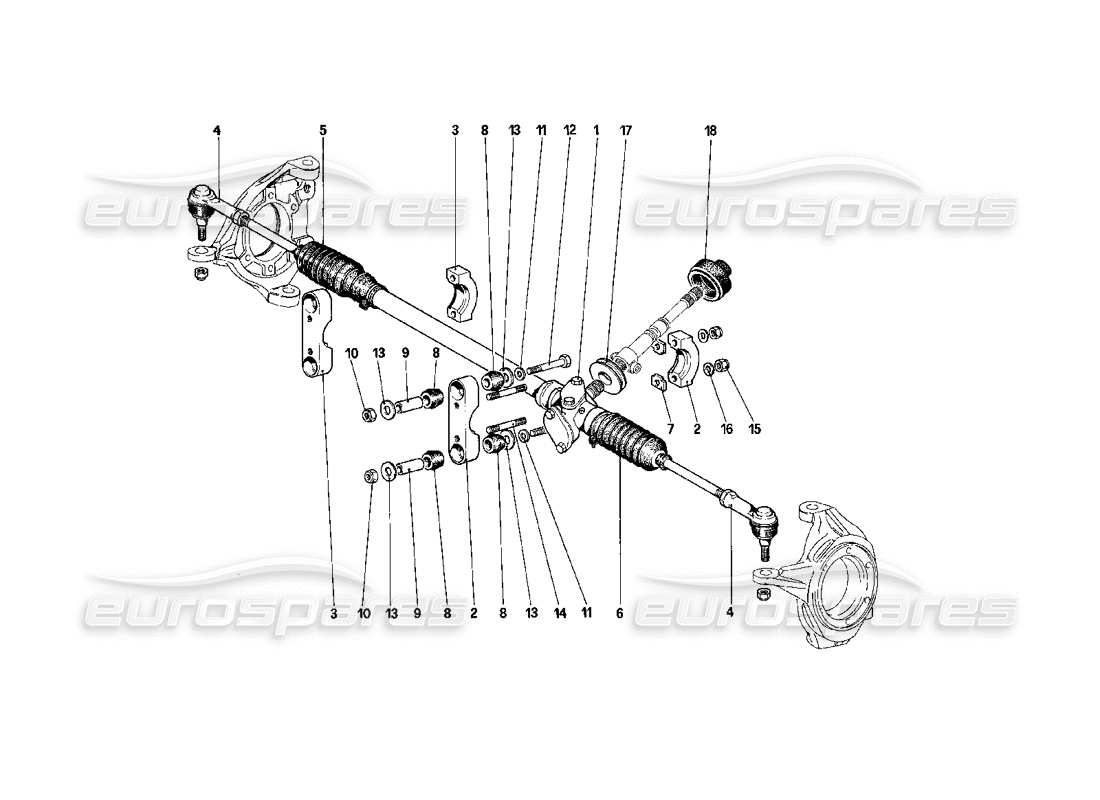

042 - Scatola sterzo e collegamento
Ferrari Mondial 3.2 QV (1987) Steering Box and Linkage Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 123913

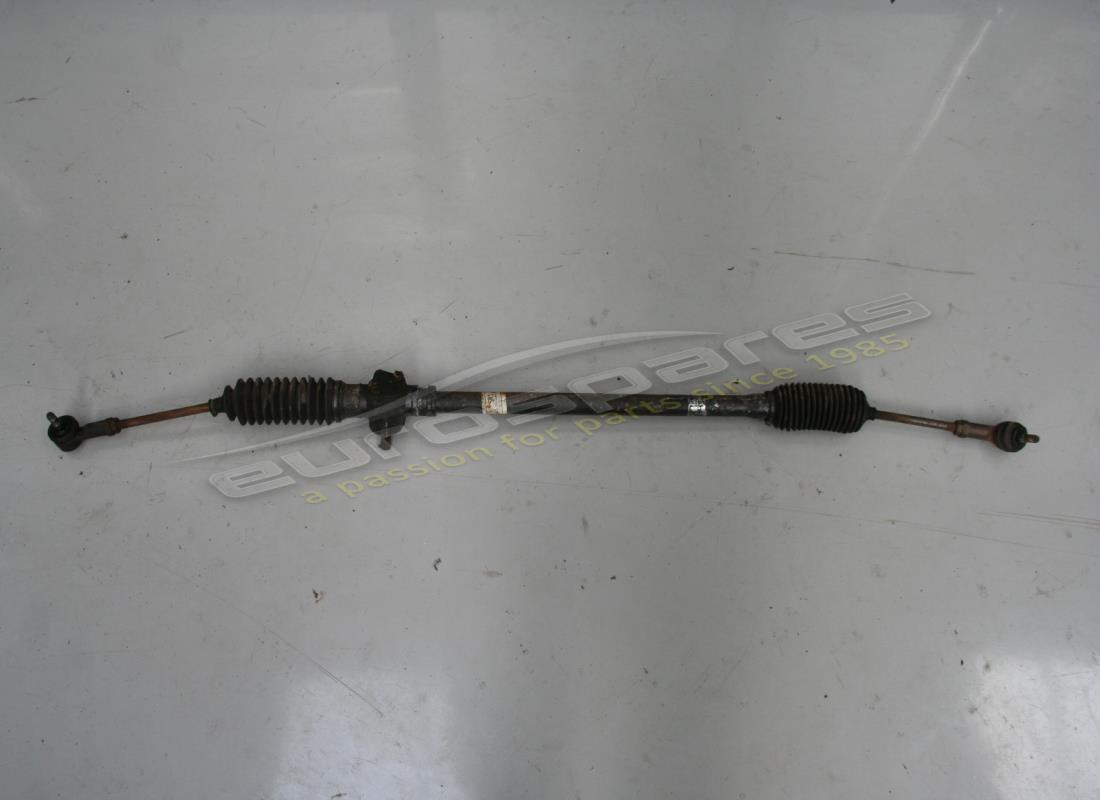

SCATOLA STERZO - PER GUIDA A GUIDA
Dopo esaurimento utilizzare n. 131687
Superamento
Superamento
# 001
MPN: 131688
SCATOLA STERZO - PER GUIDA A DESTRA
Dopo esaurimento utilizzare n. 131688
da £444,11
da £444,11
Questa parte sostituisce il numero di parte 123524 - e 3 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 108241
SUPPORTO LATO PIGNONE
da £40,01
da £40,01
# 003
MPN: 115493
SUPPORTO LATO OPPOSTO PIGNONE
da £33,23
da £33,23
# 004
MPN: 103592
GIUNTO SFERICO CON DADO
da £21,00
da £21,00
# 005
MPN: 115990
SOFFIETTO DESTRO
Per la casella n. 123913-123914
da £152,06
da £152,06
# 005
MPN: 131650
SOFFIETTO DESTRO
Per la casella n. 131687-131688
da £84,75
da £84,75
# 006
MPN: 115989
SOFFIETTO SINISTRO
Per la casella n. 123913-123914
da £152,06
da £152,06
# 006
MPN: 131649
LETT SOFFIETTO
Per la casella n. 131687-131688
da £36,72
da £36,72
# 007
MPN: 108293
DISTANZIATORE
da £2,61
da £2,61
Questa parte sostituisce il numero di parte 108584
# 007
MPN: 108584
DISTANZIATORE
Superamento
Superamento
# 008
MPN: 107335
ANELLO DI GOMMA
da £11,33
da £11,33
# 009
MPN: 108294
TUBO DISTANZIATORE
da £45,53
da £45,53
Questa parte sostituisce il numero di parte 107336 - e 1 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 104030
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 011
MPN: 10519601
Rondella
da £0,51
da £0,51
# 013
MPN: 116413
Rondella
da £0,54
da £0,54
# 014
MPN: 13543821
PERNO
da £1,21
da £1,21
Questa parte sostituisce il numero di parte 210x1,25
# 015
MPN: 104030
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 016
MPN: 10519601
Rondella
da £0,51
da £0,51
# 017
MPN: 127284
COPERTURA DI ESTENSIONE
da £17,77
da £17,77
# 018
MPN: 127285
ANELLO PER COPERCHIO
da £2,27
da £2,27
